Amplificação direta de 47–1800 MHz

Módulos amplificadores de transmissão direta de 1,8 GHz para redes HFC

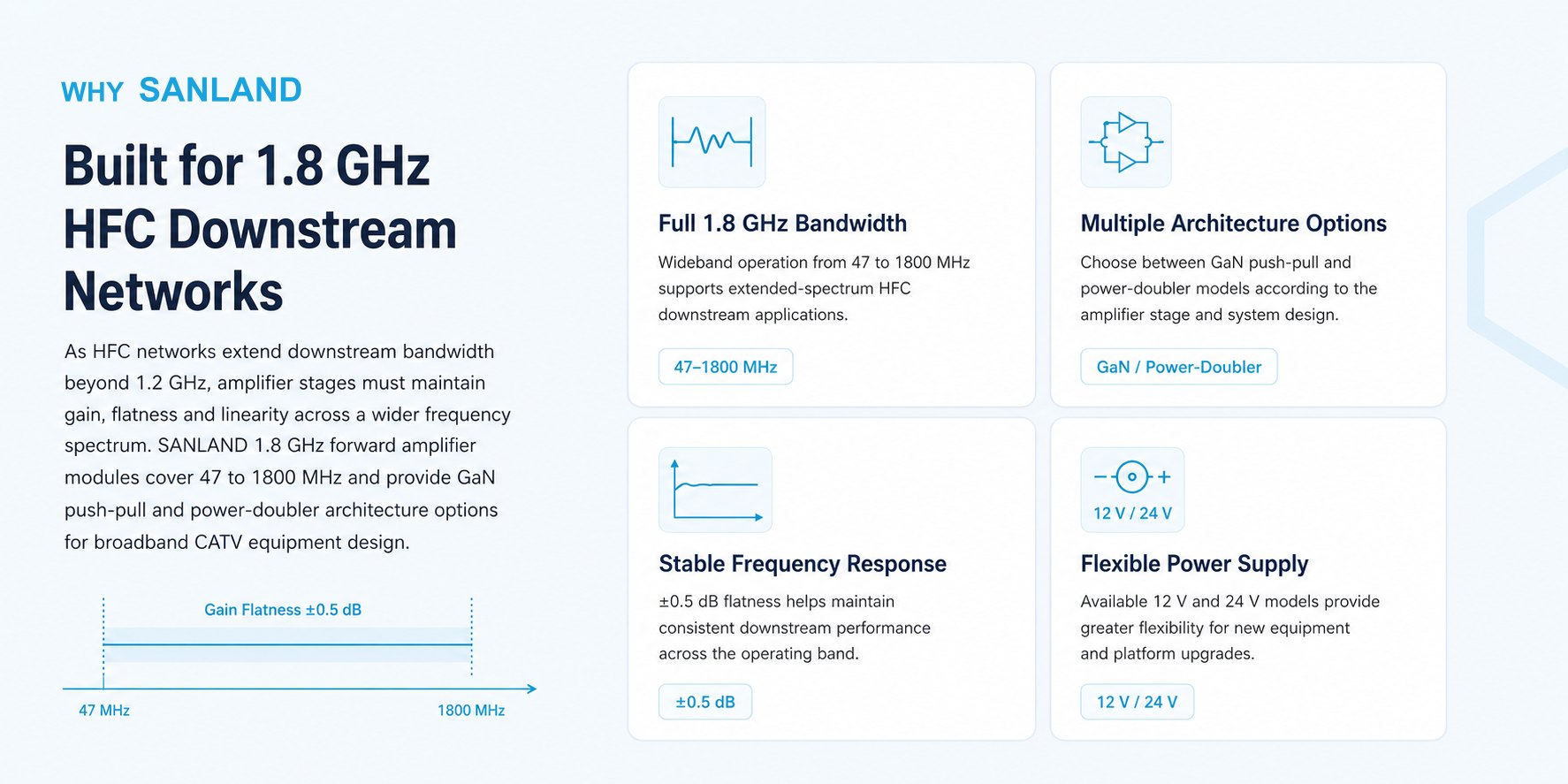

Os módulos amplificadores forward de 1,8 GHz da SANLAND suportam amplificação de RF downstream em nós ópticos, amplificadores de distribuição e outros equipamentos CATV. A série inclui arquiteturas push-pull e power-doubler em GaN com opções de alimentação de 12 V e 24 V.

DOCSIS 3.1 / 4.0 GaN Push-Pull Dobrador de Potência

Plataforma elétrica para toda a série

1,8 GHz Frequência superior

75 Ω Impedância do sistema

±0,5 dB Ganhe planicidade

≤ −16 dB S11 / S22

Comparação de módulos

Comparação de amplificadores de sinal direto de 1,8 GHz

Analise as diferenças elétricas entre o módulo push-pull GaN de 12 V e as opções push-pull e dobrador de potência de 24 V.

Três configurações de módulo disponíveisDeslize horizontalmente para visualizar todas as especificações →

Produto		Desempenho de RF				Alimentação e entrada				Sistema
Número da peça	Arquitetura	Freqüência (MHz)	Ganho típico (dB)	Planicidade de ganho (dB)	S11 / S22 (dB)	Fornecer (V CC)	Corrente típica / máxima (mA)	Máx. NF (dB)	Entrada máxima de RF (dBmV)	DOCSIS
SMG1820DG Ficha técnica em PDF ↗	GaN Push-Pull	47–1800	20	±0,5 máx.	≤ −16	12	460 / 480	4,5	70	3,1 / 4,0
SMG1822DG Ficha técnica em PDF ↗	GaN Push-Pull	47–1800	22	±0,5 máx.	≤ −16	24	550 / 570	4.6	75	3,1 / 4,0
SMG1823DG Ficha técnica em PDF ↗	Dobrador de Potência	47–1800	23	±0,5 máx.	≤ −16	24	550 / 570	4.6	75	3,1 / 4,0

Arquitetura do Amplificador

Duas arquiteturas para estágios de RF downstream

Módulos GaN Push-Pull

Disponível com ganho típico de 20 dB ou 22 dB e opções de alimentação de 12 V ou 24 V.

SMG1820DG/SMG1822DG

Módulo Dobrador de Potência

Uma arquitetura de 24 V com ganho típico de 23 dB e um nível máximo de entrada de RF de 75 dBmV.

SMG1823DG

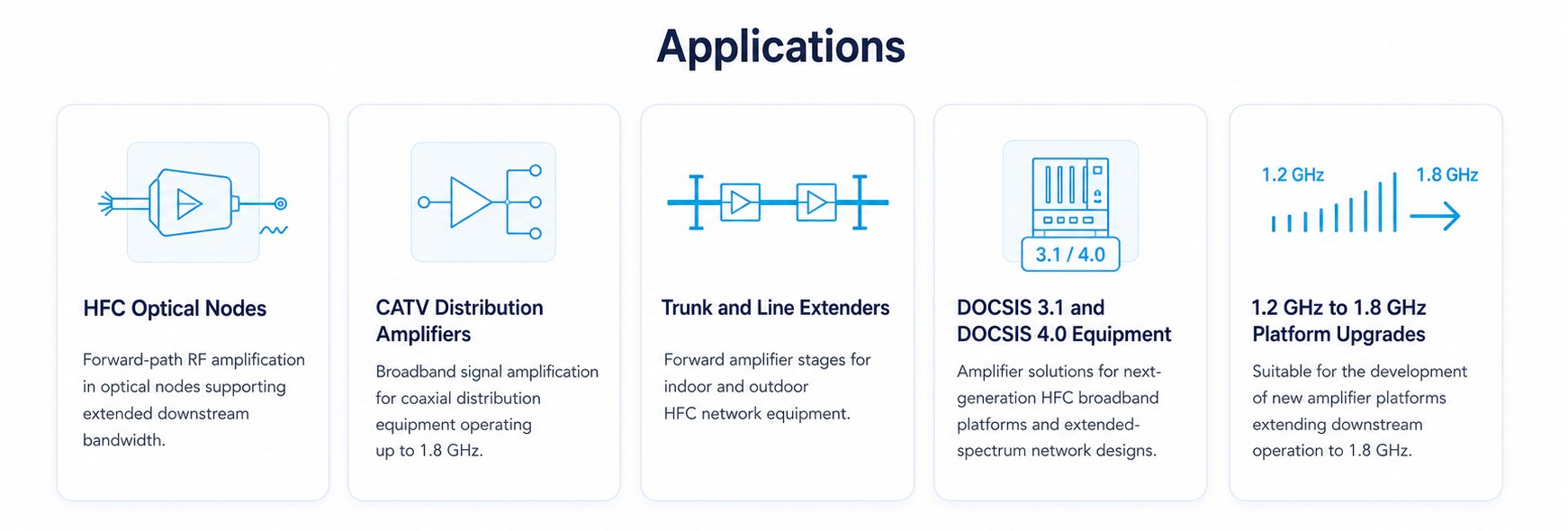

Aplicações

Projetado para equipamentos HFC de 1,8 GHz

Nós Ópticos HFC

Estágios de ganho de RF no caminho direto após a conversão óptico-elétrica.

Amplificadores de Distribuição

Amplificação de banda larga downstream em equipamentos de distribuição CATV.

Extensores de linha

Amplificação de espectro estendido para caminhos de sinal HFC em ambientes externos.

Equipamento DOCSIS

Projetos de encaminhamento para plataformas DOCSIS 3.1 e DOCSIS 4.0.

Atualizações de 1,8 GHz

Opções de módulos para ampliar a largura de banda de equipamentos HFC existentes.

Precisa de ajuda para selecionar um módulo de 1,8 GHz?

Envie suas especificações de ganho, voltagem, nível de RF e requisitos de equipamento para a equipe de engenharia da SANLAND.

Solicitar uma recomendação de módulo ↗
