AG50 Amplificador de Bloco de Ganho de RF de Alta Linearidade de 50 MHz a 4 GHz

SANLAND AG50 50 MHz–4 GHz RF Gain Block Amplifier in SOT-89 Package

AG50 Amplificador de Bloco de Ganho de RF de Alta Linearidade de 50 MHz a 4 GHz

Principais características

● Ganho plano de banda larga até 4 GHz
● IP3 de saída de 38,0 dBm a 1950 MHz
● Ganho de 19,6 dB a 1950 MHz
● 19,6 dBm P1dB a 1950 MHz
● 50 ohms em cascata
● Embalagem SOT89 livre de chumbo/ecológica/em conformidade com RoHS
● Fonte de alimentação única de 5V
● ESD 1000V HBM
● MSL: Nível 1



O AG50 é um bloco de ganho MMIC HBT InGaP de alto desempenho que utiliza uma configuração Darlington com uma rede de polarização ativa. A rede de polarização ativa proporciona corrente estável em diferentes temperaturas e variações do beta do processo. Projetado para operar diretamente com uma fonte de 5 V, o AG50 não requer um resistor de queda, ao contrário dos amplificadores Darlington típicos. Ele é indicado para aplicações de bloco de ganho de alta linearidade que exigem tamanho compacto, componentes externos mínimos e casamento de impedância interno de 50 Ω.

AG50 50 MHz–4 GHz RF Gain Block Application Circuit with 5 V Bias and SOT-89 Pin Configuration

Atribuição de Pinos e Pacote

AG50 SOT-89 RF Gain Block Pin Assignment – RF IN, GND and RF OUT
Alfinete Nome Descrição
1 Entrada RF Entrada de RF.
2 GND Chão.
3 Saída RF Saída de RF.
4 GND Chão.

Dimensões do corpo: 4,6 × 4,25 × 1,6 mm (máx.)

O encapsulamento SOT-89 oferece um formato compacto para aplicações de bloco de ganho de banda larga, ao mesmo tempo que suporta as conexões necessárias de entrada de RF, saída de RF e aterramento.



avaliação de bloco de ganho de banda larga

Avaliando um bloco de ganho alternativo?

O AG50 é um bloco de ganho de RF de banda larga de 5 V, encapsulamento SOT-89, que cobre a faixa de 50 MHz a 4 GHz. Ele pode ser considerado para avaliação de engenharia em projetos selecionados de blocos de ganho de banda larga, tanto legados quanto atuais. A faixa de frequência, o ganho, a figura de ruído, a linearidade de saída, a configuração dos pinos e o circuito de polarização existente devem ser analisados ​​para a aplicação pretendida.

50 MHz–4 GHz Fonte de alimentação de 5 V Pacote SOT-89 Ganho de aproximadamente 20 dB

Peça de referência Qorvo

TQP3M9008

Bloco de ganho de banda larga de 50 MHz a 4 GHz

TQP3M9008 fornece Ganho típico de 20,6 dB, P1dB de +20 dBm e OIP3 de +35,5 dBm a 1,9 GHz.O AG50 fornece Ganho de 19,6 dB, P1dB de +19,6 dBm e OIP3 de +38 dBm a 1,95 GHz.Ambos operam com 5 V e utilizam um encapsulamento SOT-89, o que os torna bastante semelhantes para avaliação de blocos de ganho de banda larga.

Principal diferença: O TQP3M9008 possui um NF típico mais baixo, enquanto o AG50 oferece um OIP3 mais alto na faixa de 1,9 GHz.

Peça de referência NXP

BGA6489

Bloco de ganho de potência média de banda larga SOT-89

BGA6489 fornece Ganho de 20 dB a 850 MHz e 16 dB a 1,95 GHz., com uma corrente típica do dispositivo de 78 mAO AG50 fornece 20,8 dB a 850 MHz e 19,6 dB a 1,95 GHz, com Corrente típica de 80 mAAmbos são blocos de ganho de banda larga compactos em encapsulamento SOT-89.

Comparação de ganhos: O AG50 mantém um ganho maior a 1,95 GHz, operando em um nível de corrente muito semelhante.

Peça de referência Qorvo

SGA6489Z

Bloco de ganho em cascata de DC a 3,5 GHz

O SGA6489Z é especificado com Ganho de 20,1 dB, P1dB de +20,7 dBm e IP3 de +34 dBm., operando a aproximadamente 5,1 V / 75 mAO AG50 fornece aproximadamente ganho de classe de 20 dB, com +19,6 dBm P1dB e +38 dBm OIP3 a 1,95 GHz, de um 5 V / 80 mA fornecer.

Cobertura de frequência: O SGA6489Z cobre frequências de até 3,5 GHz, enquanto o AG50 estende a operação de banda larga até 4 GHz.

Componentes de referência da Analog Devices

ADI HMC589/HMC589ST89E/HMC589A/HMC589AST89E

Família de blocos de ganho de banda larga SOT-89E de DC a 4 GHz

O HMC589A / HMC589AST89E oferece aproximadamente Ganho de 20 dB, OIP3 de +33 dBm e até +21 dBm P1dB., operando a partir de um alimentação única de 5 V a aproximadamente 82 mAO AG50 oferece Ganho de 19,6 dB, OIP3 de +38 dBm e P1dB de +19,6 dBm a 1,95 GHz., com 5 V / 80 mA operação.

O legado HMC589 / HMC589ST89E e o mais novo HMC589A / HMC589AST89E Ambos podem ser incluídos na avaliação de referência cruzada de bloco de ganho de banda larga SOT-89.

Comparação de linearidade: O AG50 oferece um OIP3 típico mais alto, enquanto a família HMC589A proporciona um P1dB ligeiramente superior.

As especificações publicadas para componentes de referência podem usar frequências de teste, condições de polarização e placas de avaliação diferentes. Compare os dispositivos nas mesmas frequências e condições de circuito antes da qualificação.

Verificação crítica: configuração dos pinos e rede de polarização

As informações de referência cruzada são fornecidas para fins de avaliação. As características elétricas, a configuração dos pinos, a rede de polarização e a compatibilidade com a placa de circuito impresso devem ser verificadas para cada aplicação. O AG50 não deve ser descrito como um substituto direto ou pino a pino, a menos que a compatibilidade em nível de circuito tenha sido confirmada de forma independente.

O que verificar em seu projeto

desempenho de RFGanho, NF, P1dB e OIP3 em toda a banda de operação.
Circuito e alimentaçãoAtribuição de pinos, rede de polarização, bloqueio de corrente contínua, orçamento de corrente e margem térmica.
necessidades de fornecimentoCronograma de qualificação, quantidade de amostras e demanda anual estimada.

Solicite uma revisão de referências cruzadas.

Envie o número da peça original, a faixa de frequência, o ganho/NF desejado, os requisitos de P1dB/OIP3, o esquema elétrico ou a lista de materiais (se disponível) e a quantidade anual para a equipe de engenharia da SANLAND.

Solicite uma revisão de referências cruzadas.

Perguntas frequentes

Qual é a faixa de frequência do AG50?

O AG50 opera na faixa de 50 MHz a 4 GHz e foi projetado como um bloco de ganho de RF e FI de banda larga.

Quais são o ganho e a linearidade típicos do AG50?

A 1,95 GHz, o AG50 normalmente fornece um ganho de 19,6 dB, +19,6 dBm P1dB e +38 dBm OIP3.

O AG50 requer impedância externa de 50 Ω?

O AG50 possui impedância interna de 50 Ω. Uma aplicação típica utiliza capacitores de bloqueio de corrente contínua e um indutor de RF, conforme mostrado no circuito de referência.

O AG50 pode ser usado como alternativa ao TQP3M9008, BGA6489, SGA6489Z ou HMC589?

O AG50 pode ser avaliado como uma alternativa para aplicações selecionadas de blocos de ganho de banda larga. A configuração dos pinos, os componentes de polarização, o desempenho de RF e a compatibilidade com a placa de circuito impresso devem ser verificados antes da substituição.

Que informações são necessárias para uma avaliação por meio de referências cruzadas?

Por favor, forneça o número da peça original, a faixa de frequência de operação, a tensão de alimentação, o ganho desejado, os requisitos de P1dB/OIP3 e, se disponível, o circuito existente ou a lista de materiais (BOM).

01
AG50 / DESEMPENHO DE RF

Desempenho típico de RF

Freqüência Ganho OIP3 P1dB NF
850 MHz 20,8 dB 40,0 dBm 20,5 dBm 2,8 dB
1950 MHz 19,6 dB 38,0 dBm 19,6 dBm 2,8 dB
2500 MHz 19,1 dB 35,4 dBm 18,9 dBm 3,0 dB
3500 MHz 18,6 dB 31,3 dBm 16,5 dBm 3,1 dB
4000 MHz 18,4 dB 30,5 dBm 16,1 dBm 3,4 dB
BASE DE TESTE

Os valores típicos são medidos em VS = 5 V, IS = 80 mA e TL = 25°C em um sistema de 50 Ω. O OIP3 utiliza espaçamento de tons de 1 MHz com potência de saída de +5 dBm por tom.

02
AG50 / CURVAS MEDIDAS

Curvas de desempenho típicas

GANHO E RETORNO PERDA

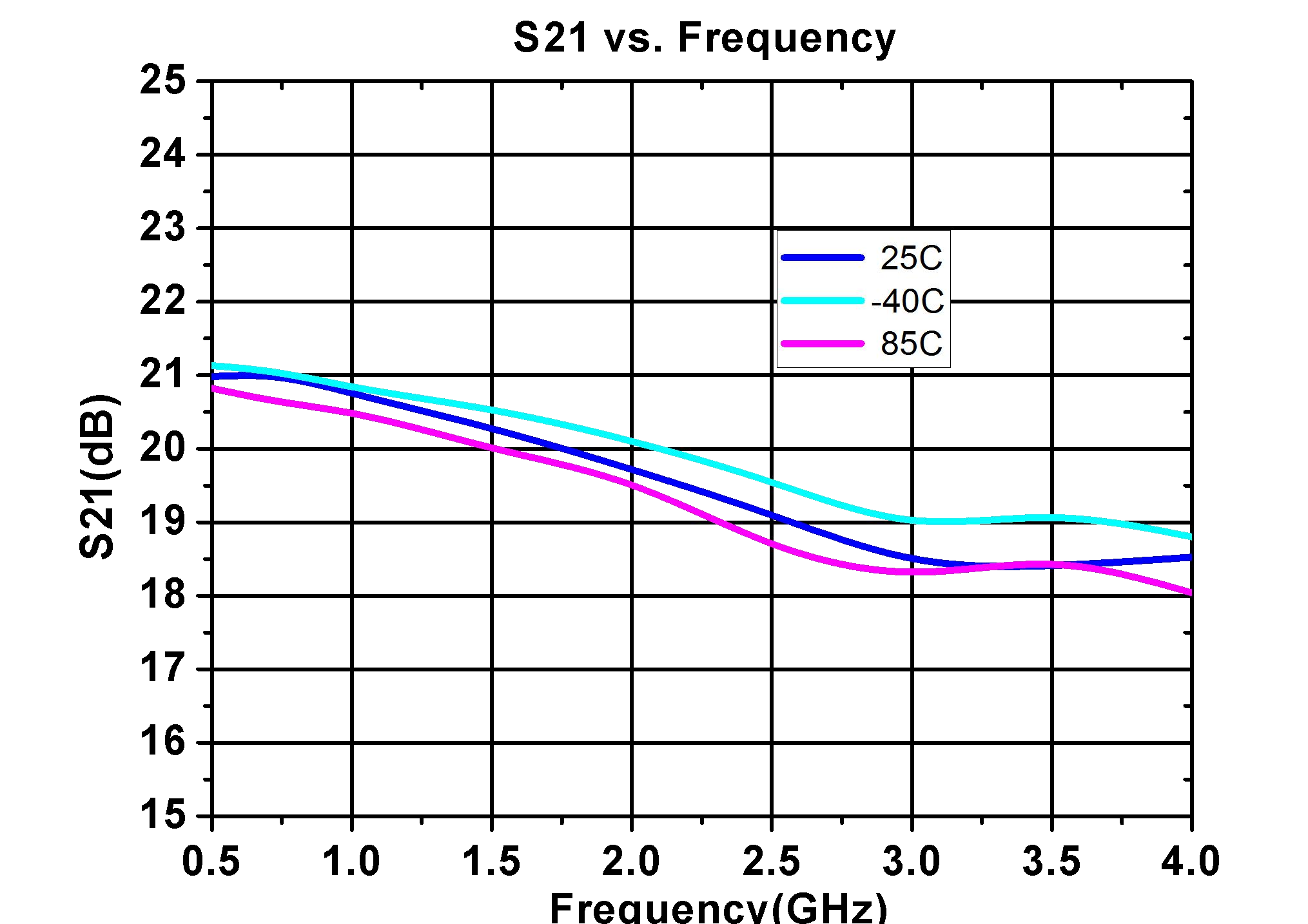

01 S21 / Ganho ganho para frente
AG50 RF gain block S21 gain vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

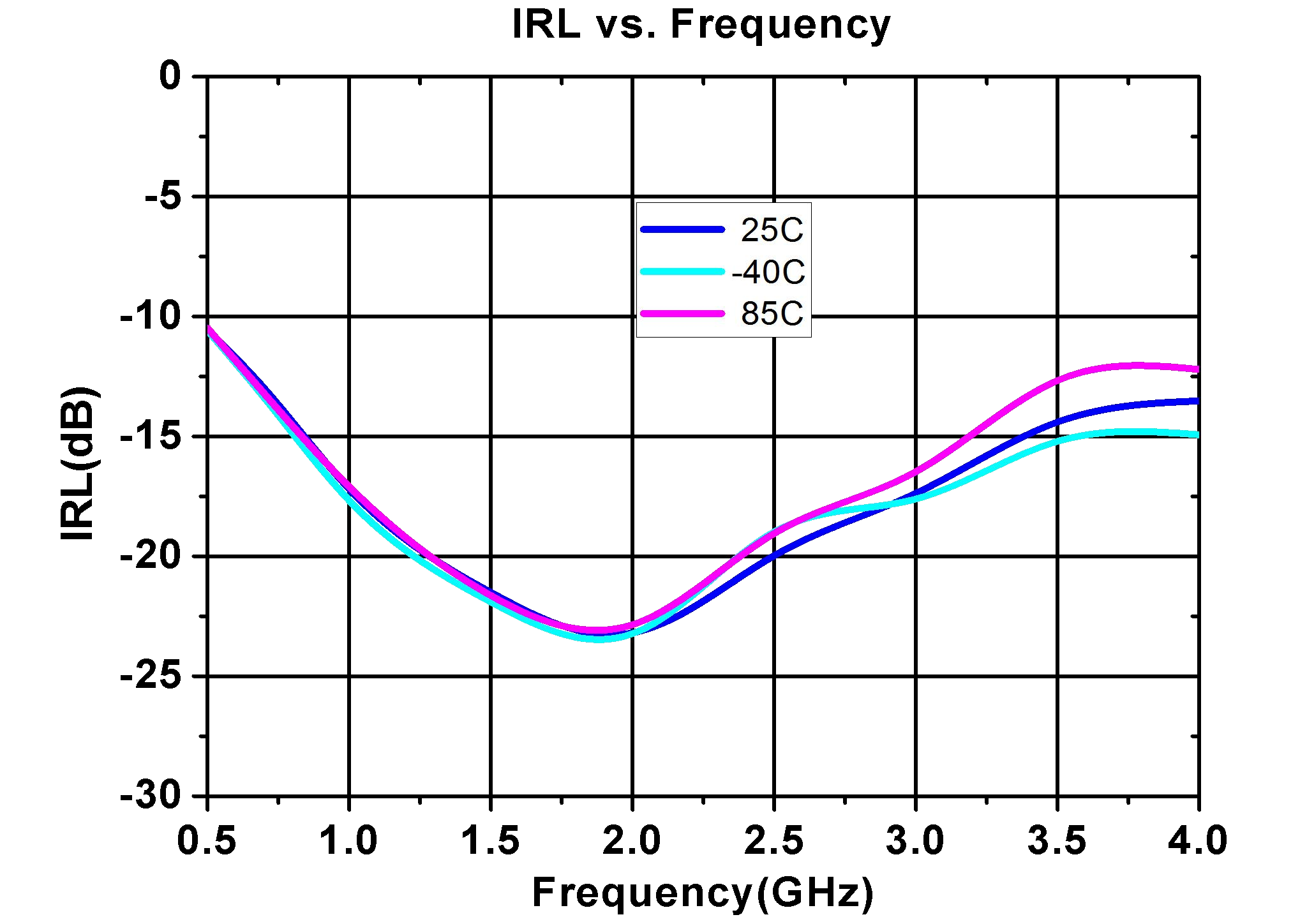

02 Perda de retorno de entrada Correspondência de entrada
AG50 IRL vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

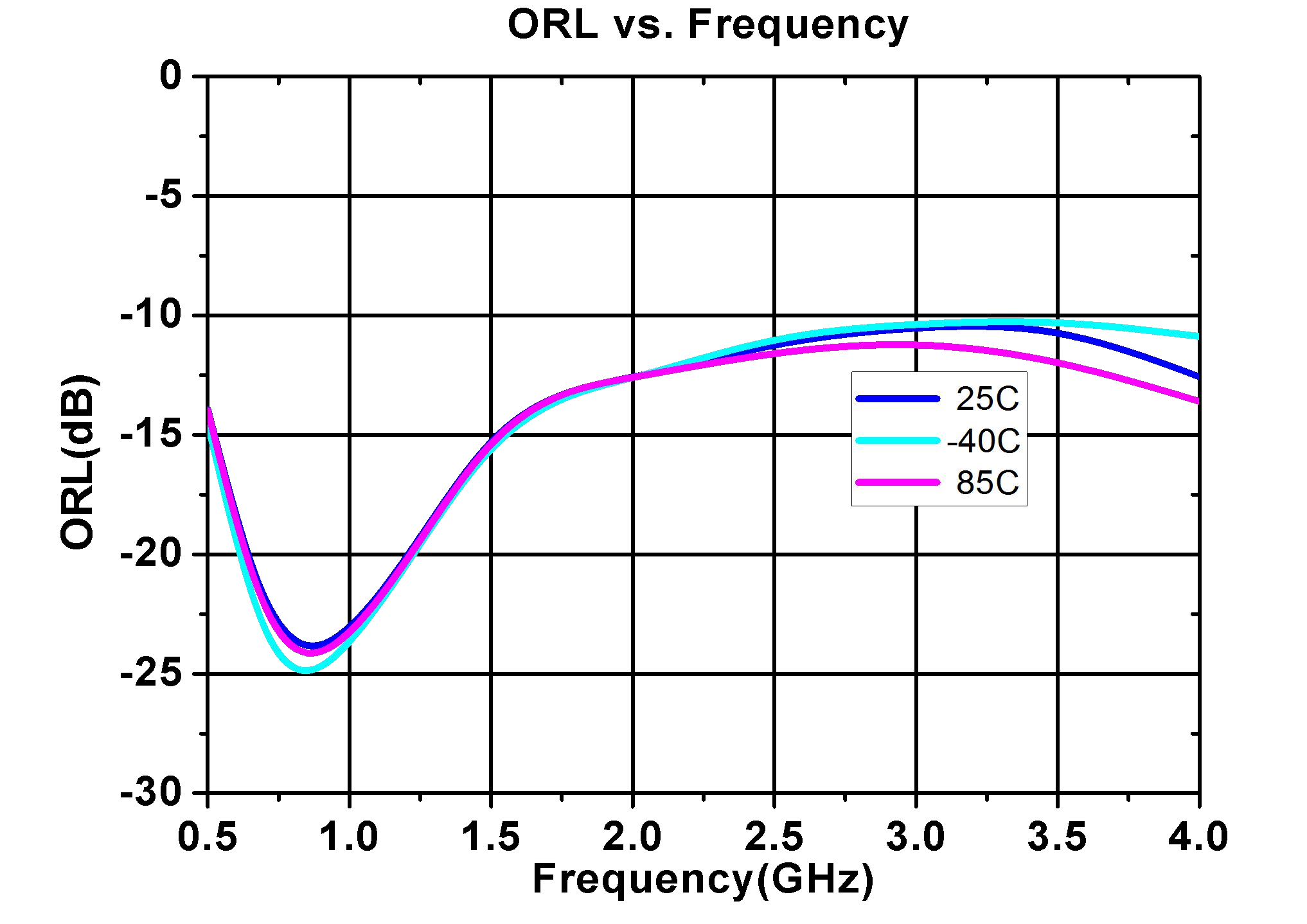

03 Retorno de saída Perda Correspondência de saída
AG50 ORL vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C
LINEARIDADE E RUÍDO

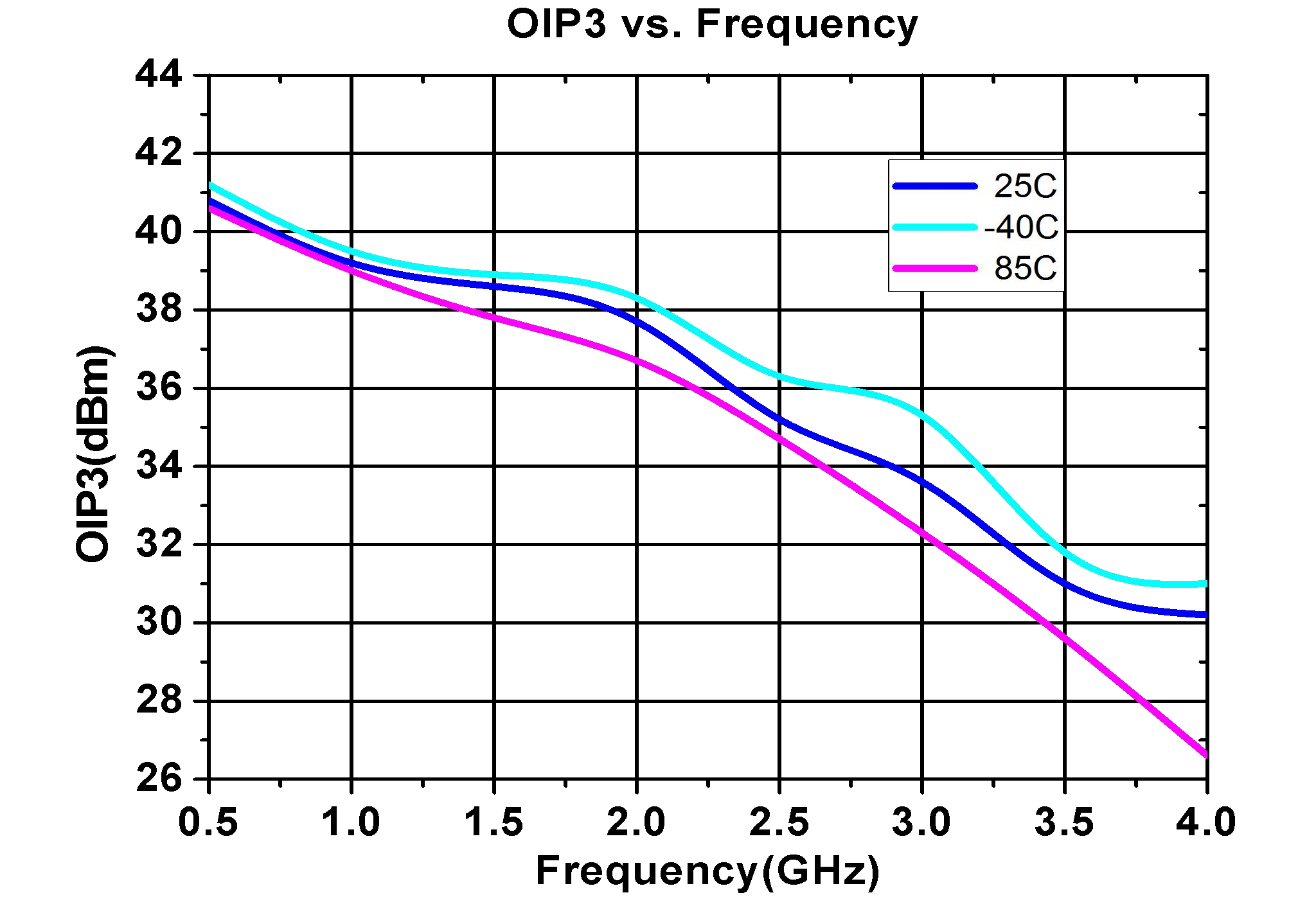

04 OIP3 Resposta linear
AG50 OIP3 vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

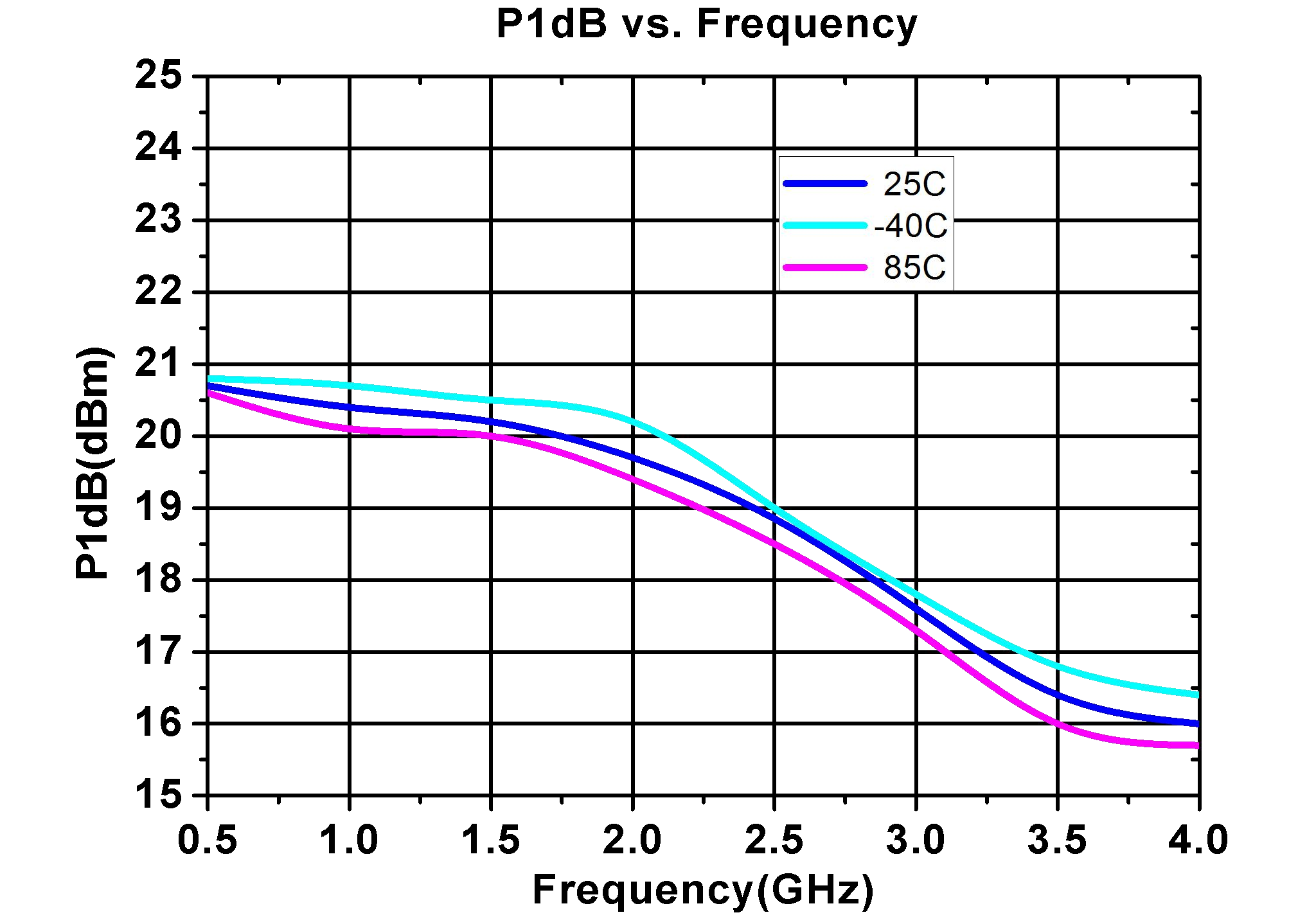

05 Saída P1dB Compressão de saída
AG50 P1dB vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

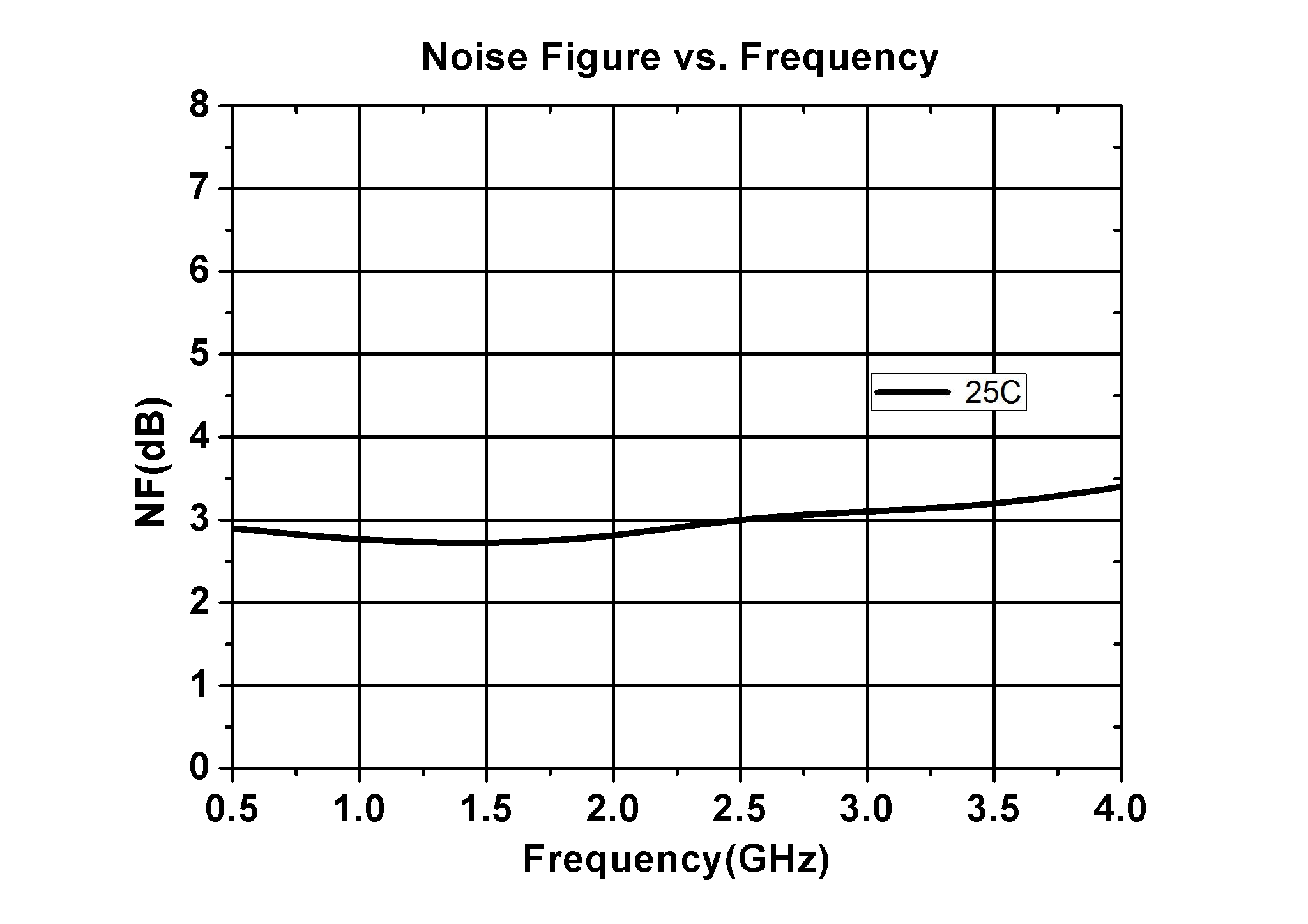

06 Figura de ruído Resposta ao ruído
AG50 noise figure vs frequency from 0.5 to 4 GHz at 25°C
Wireless systems icon

Sistemas sem fio

Estágios de ganho de banda larga para cadeias de sinal de radiofrequência.

RF sem fio Banda larga Cadeia de RF
IF and RF driver amplifiers icon

Amplificadores de driver de FI e RF

Amplificação de sinal para estágios de RF e de frequência intermediária.

Motorista SE Driver de RF Estágio de ganho






Estágios de ganho de RF de banda larga

Amplificação em cascata de 50 Ω em uma ampla faixa de operação.

50 Ω Cascatável Banda larga
General purpose RF amplification icon

Amplificação de RF de uso geral

Para projetos que exigem potência de saída moderada e alta linearidade.

Alta Linearidade Potência moderada RF geral
