Por que a tecnologia RF sobre fibra óptica é importante nas redes de radiofrequência modernas?

Em sistemas modernos de comunicação e distribuição de sinais, os engenheiros frequentemente precisam transmitir sinais de radiofrequência (RF) entre salas de equipamentos centrais e pontos de extremidade remotos. Quanto maior a distância, mais difícil se torna manter a qualidade do sinal usando apenas transmissão por cabo de cobre. Isso é especialmente verdadeiro em aplicações de banda larga, onde frequências mais altas aumentam a perda no cabo e dificultam o controle do desempenho do enlace.

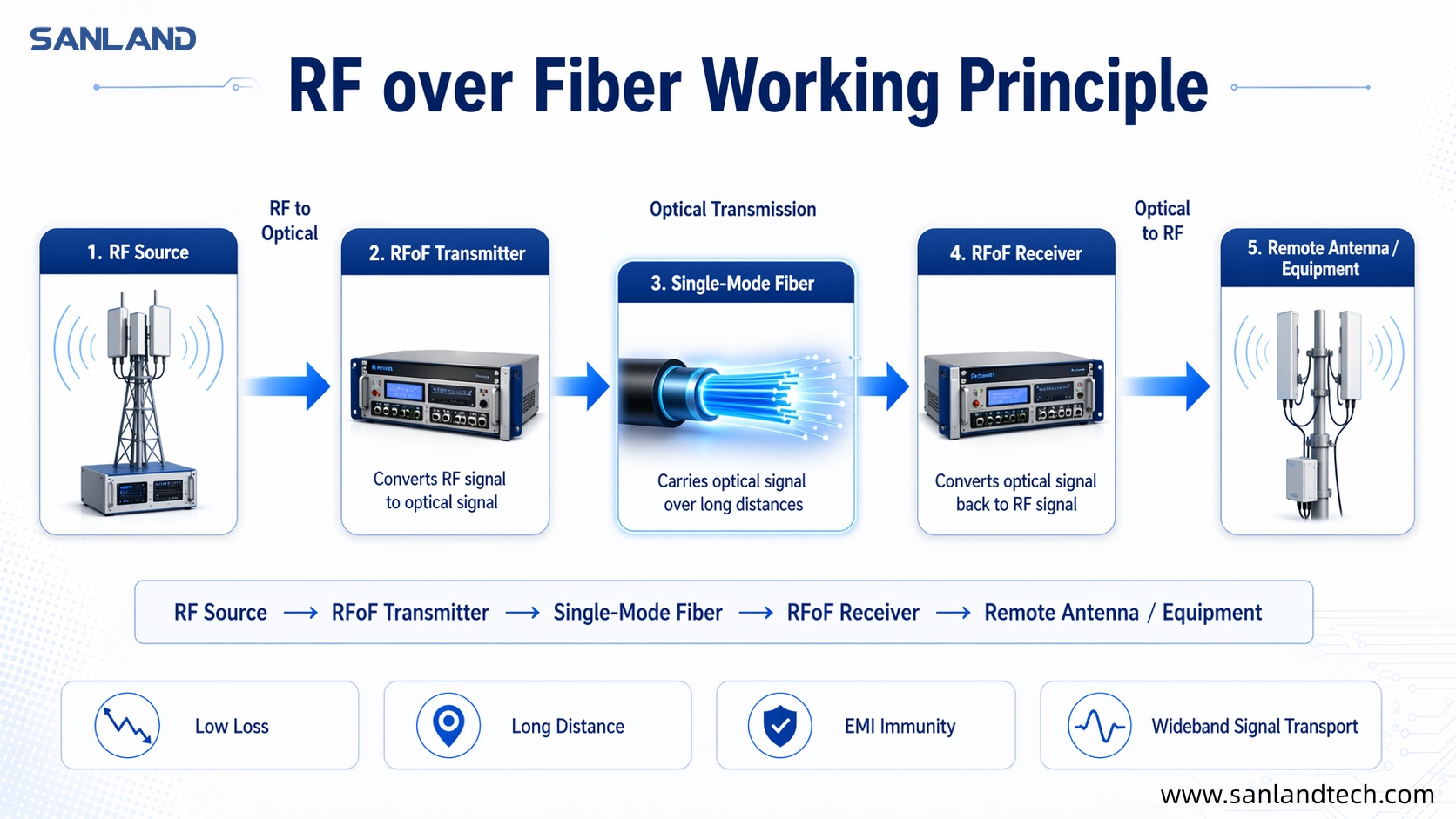

A tecnologia RF sobre fibra óptica ajuda a resolver esses problemas combinando a largura de banda e as características de baixa perda da fibra óptica com os requisitos de processamento de sinal dos sistemas de radiofrequência. Ela é particularmente útil em ambientes onde o transporte de longa distância, o desempenho estável, a instalação compacta e a arquitetura flexível são importantes.

Para muitos projetos, as principais vantagens da radiofrequência (RF) em relação à fibra óptica incluem:

• •Menor perda de transmissão em longas distâncias
• •Imunidade a EMI
• •Redução do peso dos cabos e da complexidade de instalação.
• •Suporte para locais de antenas distribuídos ou remotos
• •Transporte estável de sinais de radiofrequência de banda larga

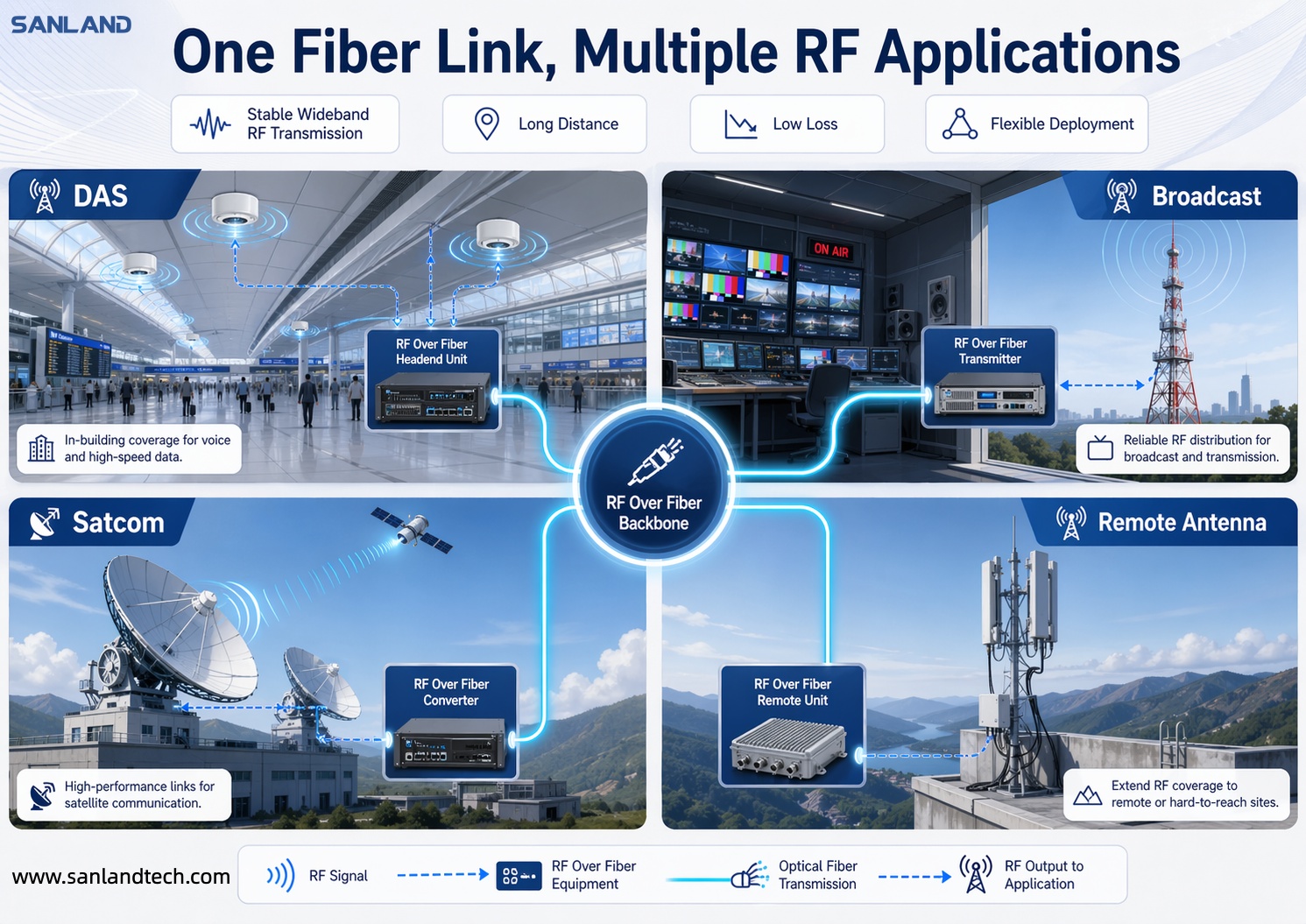

Esses benefícios explicam por que o RFoF é hoje amplamente considerado em redes de distribuição de radiofrequência em diversos setores.

Cobertura sem fio

RF sobre fibra em DAS

Os Sistemas de Antenas Distribuídas (DAS) são projetados para melhorar a cobertura sem fio em locais como aeroportos, estádios, edifícios comerciais, túneis, campi universitários e outros ambientes grandes ou complexos. Nesses sistemas, os sinais de radiofrequência (RF) geralmente precisam ser transmitidos de uma central para várias unidades de antena remotas localizadas longe da sala de equipamentos.

O uso de cabo coaxial nessas distâncias pode resultar em perda significativa de sinal, especialmente em uma ampla faixa de frequência. A tecnologia RF sobre fibra óptica oferece uma maneira mais eficiente de estender esses enlaces de RF, preservando a integridade do sinal. Como a fibra óptica permite a transmissão a longa distância com menor perda, ela ajuda os integradores de DAS a construir sistemas mais fáceis de escalar e mais adequados aos requisitos modernos de cobertura sem fio.

Isso é particularmente valioso em projetos DAS que precisam suportar múltiplos tipos de sinal, ampla cobertura de frequência e desempenho confiável em infraestrutura distribuída.

Distribuição do sinal

RF sobre fibra em sistemas de transmissão

Os sistemas de transmissão dependem da transmissão consistente de sinais entre estúdios, salas de controle, pontos de transmissão, torres e locais remotos de equipamentos. Nesses ambientes, manter a qualidade do sinal de radiofrequência é crucial, especialmente quando as distâncias de enlace aumentam ou quando o cabeamento tradicional se torna difícil de gerenciar.

A transmissão de RF sobre fibra óptica é ideal para aplicações de radiodifusão, pois permite o transporte de RF em banda larga por longas distâncias, reduzindo as limitações associadas à infraestrutura coaxial complexa. Além disso, possibilita layouts de sistema mais limpos e ajuda os engenheiros a evitar muitos dos desafios práticos envolvidos em longas extensões de cabos de cobre.

Para sistemas de repetidores de TV digital e de transmissão, a RFoF pode fornecer um caminho de transmissão mais estável e flexível, especialmente quando os equipamentos precisam ser separados em diferentes instalações ou infraestrutura externa.

Ligações entre antena e equipamento

Radiofrequência sobre fibra óptica em comunicações via satélite e estações terrestres de satélite.

Os sistemas de comunicação via satélite frequentemente exigem que as antenas sejam posicionadas longe dos equipamentos internos devido a restrições físicas, ambientais ou operacionais. Nesses casos, o transporte de sinais de radiofrequência por cabos convencionais pode afetar negativamente o desempenho e complicar a implantação.

A tecnologia RF sobre fibra oferece aos integradores de comunicações via satélite uma alternativa prática, permitindo o transporte de RF a longa distância com melhor controle sobre perdas e estabilidade do sinal. Isso é importante em aplicações onde a qualidade do enlace, a linearidade e a faixa dinâmica têm um impacto direto no desempenho geral do sistema.

Para estações terrestres de satélite e outros projetos de comunicação via satélite, o RFoF pode simplificar a arquitetura do sistema, ao mesmo tempo que ajuda a manter a qualidade do sinal necessária para enlaces de radiofrequência exigentes. Em muitos casos, também proporciona maior flexibilidade no posicionamento da antena e no projeto do local.

Posicionamento flexível da antena

Radiofrequência sobre fibra óptica em aplicações de antenas remotas

A implantação remota de antenas é um dos casos de uso mais comuns e práticos para RF sobre fibra. Quando as antenas precisam ser instaladas em telhados, torres, edifícios isolados ou outros pontos distantes, transmitir RF sobre fibra torna-se uma maneira altamente eficaz de reduzir a distância entre o local da antena e o local principal do equipamento.

Em comparação com longos cabos coaxiais, o transporte de radiofrequência baseado em fibra óptica pode facilitar a instalação, reduzir a degradação do sinal com a distância e permitir configurações de sistemas remotos mais compactas. Isso é especialmente útil em sistemas de comunicação onde a localização da antena é determinada pela cobertura, redução de ruído ou restrições físicas de instalação.

Sistemas de antenas remotas em redes sem fio, infraestrutura de transmissão, comunicações via satélite e aplicações de sensoriamento especializado podem se beneficiar dessa abordagem.

Requisitos de arquitetura e sistema de enlace

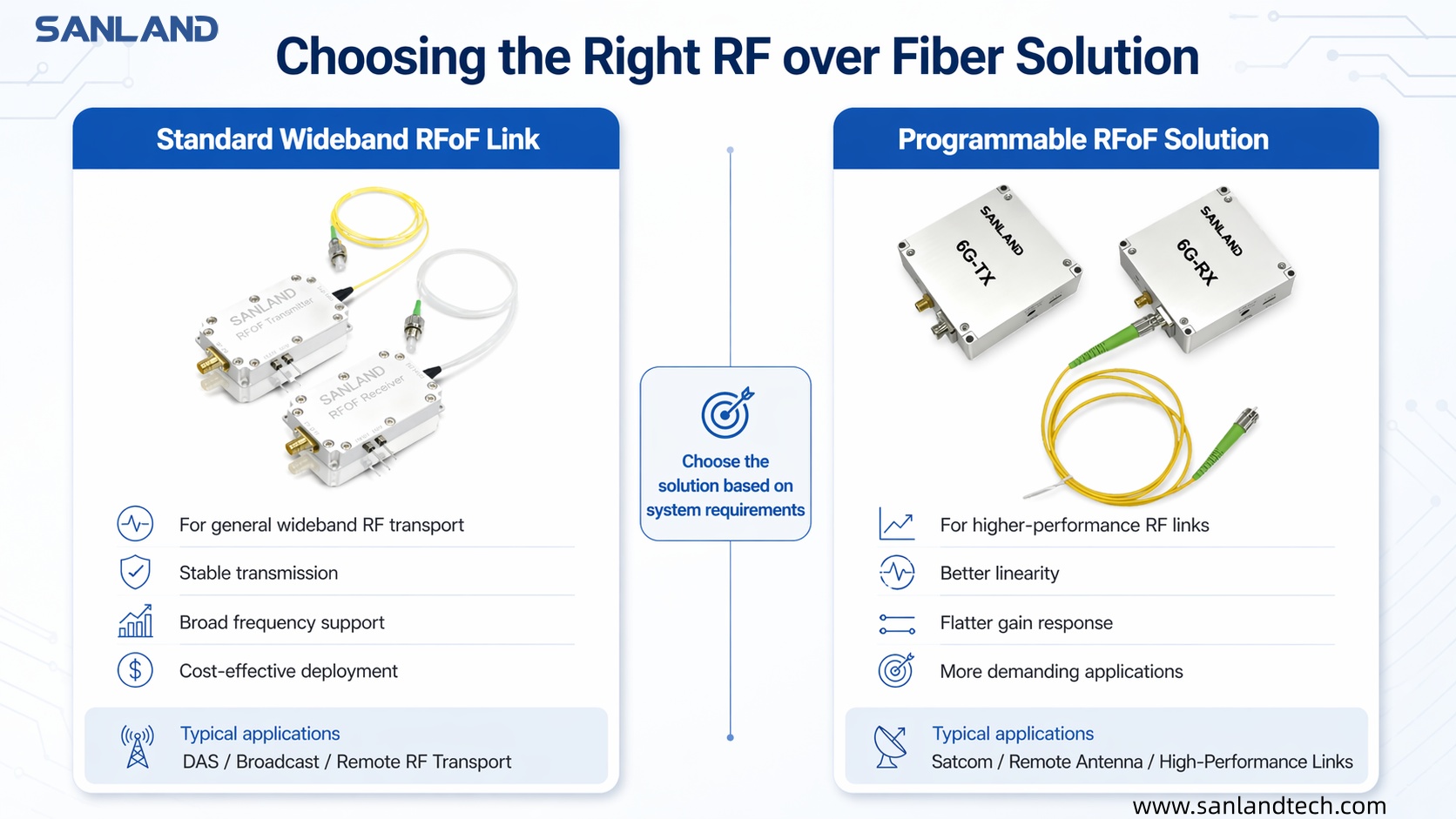

Como escolher a solução de RF sobre fibra óptica adequada

A seleção de um enlace de RF sobre fibra envolve mais do que simplesmente compatibilizar a faixa de frequência e a distância de transmissão. Requisitos de gerenciamento remoto, espaço disponível para instalação, formato do sinal e desempenho de RF também influenciam a escolha. A SANLAND oferece três arquiteturas de 5 MHz a 6 GHz para atender a diferentes necessidades de sistema.

Gestão remota

RFoF-C controlado remotamente

Controle Ethernet · Monitoramento de nível de RF e temperatura

Para instalações que exigem ajuste remoto e monitoramento de status, o RFoF-C oferece controle via Ethernet de atenuação programável e configurações de ativação/desativação do LNA, juntamente com monitoramento de nível de RF e temperatura. Esses recursos permitem o gerenciamento centralizado de links de RF distribuídos e são particularmente úteis em locais remotos ou não supervisionados.

Veja os detalhes técnicos →

Integração compacta

RFoF analógico/digital compacto

64 × 39 × 12 mm · RF modulada analógica e digitalmente

Quando o espaço de instalação é limitado, essa arquitetura oferece um módulo de 64 × 39 × 12 mm para sinais de RF analógicos e modulados digitalmente. É adequada para integração de equipamentos onde o tamanho do módulo e a compatibilidade de sinal são considerações importantes de projeto.

Veja os detalhes técnicos →

Implantação simples

RFoF analógico plug-and-play

RF analógico com ganho fixo · Não requer controle externo

Para transmissão de RF analógica com ganho fixo, este enlace oferece implantação simples sem necessidade de controle externo. É adequado quando os níveis de sinal necessários podem ser atendidos pelo ganho fixo do enlace e não há necessidade de ajuste ou monitoramento remoto.

Veja os detalhes técnicos →

Após identificar a arquitetura preferida, verifique os níveis de entrada e saída de RF, ganho, planicidade e faixa dinâmica, juntamente com a distância da fibra e o orçamento de perda óptica. (SANLAND's) Visão geral do produto RF sobre fibra Fornece uma comparação lado a lado para apoiar esta avaliação.

Considerações finais

À medida que as redes de radiofrequência continuam a expandir-se em escala e complexidade, o transporte de sinais torna-se tão importante quanto a geração e a recepção de sinais. Os engenheiros que trabalham em sistemas DAS, radiodifusão, comunicações via satélite e aplicações de antenas remotas necessitam de métodos de transmissão que suportem distâncias maiores, larguras de banda mais amplas e implantações mais flexíveis, sem introduzir perdas ou complexidade desnecessárias.

A tecnologia RF sobre fibra óptica atende a essas necessidades combinando as vantagens de transmissão da fibra óptica com os requisitos práticos dos sistemas de radiofrequência. Para projetos que exigem transporte de radiofrequência de banda larga estável, ela oferece um caminho comprovado e escalável.

Escolher a combinação certa de desempenho de RF, capacidade de gerenciamento e formato de integração ajuda a transformar esses benefícios em uma conexão adequada à aplicação.

Para obter informações técnicas adicionais ou ajuda na análise dos requisitos do seu enlace de radiofrequência, Entre em contato com a SANLAND.
