As soluções de RF sobre fibra devem ser selecionadas com base nos requisitos reais do sistema, e não apenas em especificações individuais. A faixa de frequência, a distância do enlace e o desempenho de RF desempenham um papel importante na estabilidade geral do enlace. Um sistema bem projetado Sistema RFoF Utiliza dispositivos ópticos e circuitos de radiofrequência otimizados para preservar a linearidade e minimizar a distorção, ajudando a garantir uma transmissão de radiofrequência confiável por fibra óptica.

Principais conclusões

• A tecnologia RF over Fiber (RFoF) permite o transporte de sinais de radiofrequência de alta qualidade em longas distâncias com perda mínima e forte imunidade a interferências.

• As redes GPON e XGS-PON podem coexistir com links RFoF, suportando serviços de dados de banda larga e de radiofrequência na mesma infraestrutura de fibra.

• Métricas de desempenho essenciais, como linearidade, figura de ruído e planicidade de frequência, são cruciais para uma integração bem-sucedida.

• Um projeto adequado de RFoF ajuda os operadores a reduzir a complexidade operacional, ao mesmo tempo que expandem as capacidades de serviço.

Por que a integração de RF sobre fibra é importante em redes PON

As redes ópticas passivas (PON), incluindo GPON e XGS-PON, são amplamente utilizadas como tecnologias de acesso para fornecer serviços de banda larga a usuários residenciais e corporativos. A GPON oferece capacidade de downstream eficiente, enquanto a XGS-PON introduz desempenho simétrico de 10 Gbps para suportar aplicações com uso intensivo de largura de banda e alta demanda de upstream.

À medida que as redes de acesso evoluem, os operadores precisam cada vez mais transportar não apenas dados digitais, mas também sinais de radiofrequência (RF), como transmissão de vídeo, serviços de sobreposição de RF ou transporte de rádio para locais remotos. A transmissão coaxial tradicional em longas distâncias sofre com alta atenuação, suscetibilidade a interferências eletromagnéticas e custos de manutenção elevados.

A tecnologia RFoF (Radiofrequência sobre Fibra) resolve esses desafios convertendo sinais de radiofrequência em formato óptico, permitindo sua transmissão por fibra óptica com baixíssima perda e alta integridade de sinal. Quando integrada a redes GPON ou XGS-PON, a RFoF possibilita a coexistência de serviços de radiofrequência com dados de banda larga sem comprometer o desempenho da rede.

Entendendo o cenário PON: GPON vs XGS-PON

Para integrar o RFoF de forma eficaz, é importante compreender o ambiente operacional das redes GPON e XGS-PON:

• GPON É amplamente adotada para implantações de fibra até a residência (FTTH) e fibra até o edifício (FTTB) devido à sua relação custo-benefício e ecossistema consolidado.
• XGS-PON amplia essa arquitetura com largura de banda simétrica de 10 Gbps, possibilitando serviços avançados como acesso à nuvem, conectividade empresarial e aplicativos de acesso de última geração.

Ambas as tecnologias dependem de uma rede de distribuição óptica (ODN) compartilhada, composta por fibra monomodo e divisores passivos. Essa infraestrutura compartilhada possibilita a implementação de enlaces RFoF juntamente com serviços PON, por meio de um planejamento cuidadoso de comprimento de onda e gerenciamento de energia.

Métricas de desempenho de engenharia que importam

Ao integrar RF sobre fibra em sistemas GPON ou XGS-PON, diversas métricas de desempenho importantes devem ser avaliadas logo no início da fase de projeto.

Desempenho de linearidade e intermodulação

A linearidade determina a precisão com que os sinais de radiofrequência são transmitidos sem gerar distorções. Uma alta linearidade é especialmente importante em sistemas de radiofrequência com múltiplas portadoras ou de banda larga, onde a distorção por intermodulação pode degradar a qualidade geral do sinal.

Figura de ruído e relação sinal-ruído

O nível de ruído afeta diretamente a relação sinal-ruído no receptor. Um baixo nível de ruído ajuda a preservar sinais de radiofrequência fracos após a transmissão e conversão óptica, o que é essencial para manter a qualidade do serviço em aplicações analógicas ou sensíveis a radiofrequência.

Resposta de frequência e planicidade do ganho

Um ganho consistente em toda a faixa de frequência operacional garante que todos os canais de RF sejam transmitidos uniformemente. Uma baixa planicidade de frequência pode introduzir inclinação ou níveis de canal desiguais, levando à degradação do desempenho em determinadas faixas de frequência.

Orçamento de potência óptica e planejamento de comprimento de onda

Como os enlaces RFoF podem compartilhar fibra com serviços PON, os orçamentos de potência óptica devem levar em conta as perdas nos divisores, as perdas nos conectores e os requisitos de coexistência. A separação adequada de comprimentos de onda garante que os sinais RFoF não interfiram no tráfego de dados GPON ou XGS-PON.

Cenários práticos de integração

Sobreposição de vídeo RF em redes PON

Um cenário de implantação comum é o transporte de serviços de vídeo de radiodifusão ou RF sobre uma infraestrutura PON. Nesse modelo, os sinais de RF são convertidos para formato óptico na central e transmitidos por fibra juntamente com os fluxos de dados PON. Na extremidade remota, receptores ópticos convertem os sinais de volta para RF para distribuição local.

Essa abordagem permite que as operadoras mantenham os serviços de radiofrequência legados durante a transição para redes de acesso baseadas em fibra, sem a necessidade de uma extensa infraestrutura coaxial.

Transporte híbrido de banda larga e radiofrequência

Em redes híbridas onde dados de banda larga, vídeo RF e outros serviços de RF precisam coexistir, a RFoF permite uma camada de transporte de fibra unificada. Isso reduz a complexidade da rede, diminui os custos de manutenção e melhora a escalabilidade a longo prazo, graças à utilização de uma única infraestrutura óptica.

Melhores práticas para uma integração bem-sucedida

Defina requisitos técnicos claros.

Antes de selecionar os componentes, os operadores devem definir claramente os requisitos, tais como:

• Faixa de frequência de RF alvo
• Distância de transmissão necessária
• Relações de divisores e orçamento de perdas ópticas
• Restrições de coexistência com comprimentos de onda GPON ou XGS-PON

Especificações claras reduzem os ciclos de redesenho e simplificam a validação do sistema.

Selecionar componentes com base em KPIs de nível de sistema

A seleção de componentes deve focar no desempenho do sistema como um todo, e não apenas em especificações individuais. Linearidade, figura de ruído, sensibilidade óptica e planicidade de frequência devem ser avaliadas em conjunto para garantir um desempenho estável de ponta a ponta.

Plano de Instalação e Manutenção

A facilidade de instalação e resolução de problemas é fundamental em redes de acesso. Os sistemas RFoF devem permitir uma comissionação descomplicada e possibilitar que os operadores diagnostiquem problemas de desempenho de forma eficiente durante a operação.

Comparação de desempenho ilustrativa

A tabela abaixo mostra um exemplo de metas de desempenho comumente consideradas ao avaliar soluções RFoF para integração com redes PON.

Benefícios operacionais para implantações B2B

Ao integrar RF sobre fibra em redes GPON e XGS-PON, operadoras e integradores de sistemas podem:

• Ampliar a distância de transmissão de RF além dos limites coaxiais
• Melhorar a estabilidade do sinal e a imunidade a interferências.
• Reduzir custos operacionais e de manutenção
• Suporte tanto para serviços de radiofrequência legados quanto para futuras atualizações de banda larga.

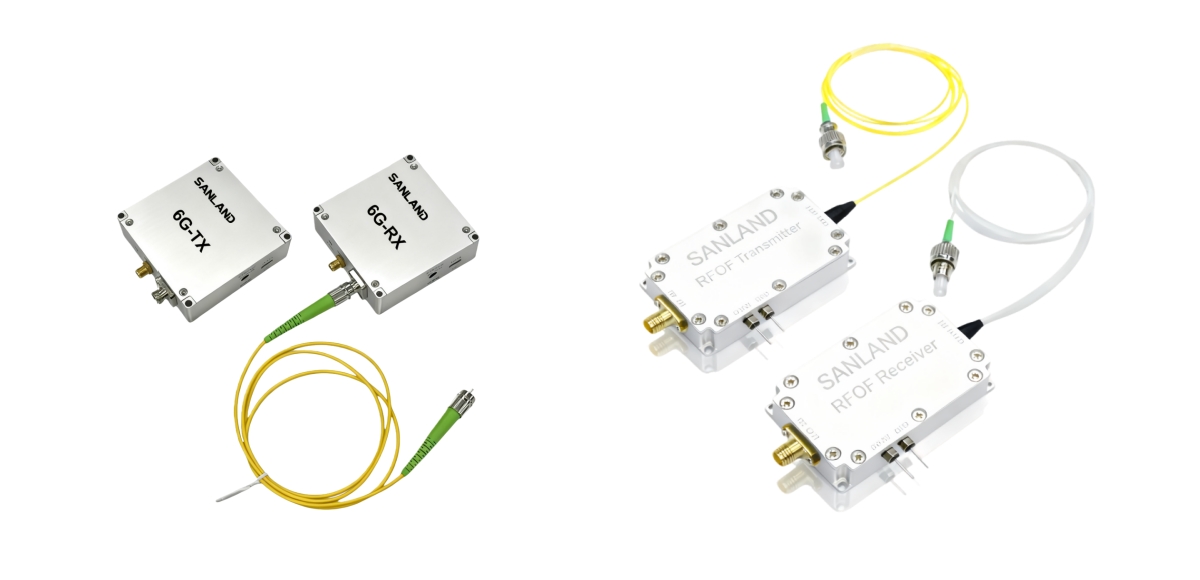

Tipos de Link de RF sobre fibra óptica

Guia Prático de Seleção

Adequação das especificações às necessidades do projeto

Você precisa garantir que a solução de RF sobre fibra seja adequada à sua aplicação.

Comece por entender de onde vem o sinal de RF e para onde ele precisa ir. Verifique a faixa de frequência e o nível de sinal necessários em ambas as extremidades do enlace.

Em seguida, analise a distância do enlace e o orçamento óptico. O transmissor e o receptor RFoF devem fornecer potência óptica suficiente para compensar as perdas na fibra, os divisores e os conectores. Isso ajuda a evitar sinais fracos e preserva o desempenho de RF em longas distâncias.

A compatibilidade do sistema também é importante. Certifique-se de que a solução RFoF funcione com sua infraestrutura de fibra existente, plano de comprimento de onda e arquitetura de rede. Algumas implantações podem exigir comprimentos de onda ou tipos de conectores específicos para coexistir com o tráfego GPON ou XGS-PON.

Por fim, considere o desempenho de RF como um todo. Linearidade, figura de ruído e resposta em frequência devem atender aos requisitos da aplicação, em vez de serem avaliadas isoladamente.

Siga estes passos ao selecionar uma solução RFoF:

• Confirme a faixa de frequência de RF e os níveis de sinal necessários.
• Calcule a distância da fibra e o orçamento de perdas ópticas.
• Verifique a compatibilidade de comprimento de onda e infraestrutura.
• Avaliar o desempenho de RF no nível do enlace.

Dica: Escolher um módulo RFoF que corresponda de perto à aplicação real — em vez de especificar em excesso — pode simplificar a implementação e melhorar a estabilidade a longo prazo.

Perguntas frequentes

Qual é o principal objetivo da tecnologia RF sobre fibra (RFoF)?

A tecnologia RF sobre fibra óptica é usada para transportar sinais de radiofrequência (RF) através de fibra óptica. Ela converte os sinais de RF em sinais ópticos para transmissão e, em seguida, os converte novamente em RF na extremidade receptora. Isso permite que os serviços de RF sejam transmitidos por longas distâncias com baixa perda e alta estabilidade de sinal.

Como saber se uma solução RFoF é adequada para o seu sistema?

Comece verificando os requisitos da sua aplicação. Analise a faixa de frequência de RF, os níveis de sinal e a distância de transmissão necessária. Em seguida, confirme se o transmissor e o receptor RFoF são compatíveis com a sua infraestrutura de fibra óptica e o seu plano de comprimento de onda existentes.

O RFoF pode ser usado em conjunto com GPON ou XGS-PON?

Sim, o RFoF pode coexistir com GPON e XGS-PON quando são utilizados o espaçamento adequado entre os comprimentos de onda e o planejamento de potência óptica. Sempre verifique se o comprimento de onda e os níveis de potência do RFoF não interferem no tráfego de dados da PON.

O que acontece se você escolher a solução RFoF errada?

• A qualidade do sinal de radiofrequência pode se degradar.
• Você poderá notar distorção ou aumento de ruído.
• A ligação pode tornar-se instável à distância.

Em alguns casos, a ligação RFoF pode não funcionar como esperado.

Os sistemas RFoF requerem manutenção especial?

Os sistemas RFoF geralmente exigem menos manutenção do que longas instalações coaxiais. No entanto, a instalação correta, conexões ópticas limpas e níveis de potência adequados ainda são importantes para a confiabilidade a longo prazo.

Dica: Sempre avalie o desempenho do RFoF em nível de sistema, e não apenas em especificações individuais, antes da implementação.
