Principais características
| ● Transmissão CATV e SAT-IF de 47 a 2400 MHz |
| ● Saída óptica de 1550 nm com potência de 3 mW |
| ● Alimentação LNB selecionável de 13/18 V |
| ● Tom de controle selecionável de 0/22 kHz |
| ● Corrente de saída de até 500 mA |
| ● Tecnologia de ruído ultrabaixo |
| ● Resposta de frequência plana de ±2 dB |
| ● Carcaça compacta para fácil instalação |
| ● Opções de conector óptico ±SC/APC ou FC/APC |
O TXS-55 é um transmissor de fibra óptica compacto para CATV e SAT-IF, projetado para transportar sinais de RF de banda larga em fibra monomodo. Ele suporta uma faixa de frequência de 47 MHz a 2400 MHz, tornando-o adequado para distribuição combinada de frequência intermediária de televisão a cabo e satélite.
O transmissor fornece uma saída óptica de 1550 nm com potência óptica de 3 mW. A entrada de RF permite selecionar 13/18 V CC e controlar 0/22 kHz, com corrente máxima de 500 mA para aplicações em LNB de satélite. Seu design compacto, baixo ruído e desempenho de RF estável o tornam ideal para sistemas de distribuição SMATV, headend, hotelaria e edifícios residenciais.
Potência e controle do LNB selecionáveis
O TXS-55 oferece quatro modos de controle de LNB selecionáveis através de dois interruptores integrados, permitindo configurar a combinação de tensão e tom necessária para diferentes condições de recepção de satélite.
O TXS-55 suporta sinais CATV e SAT-IF de 47 MHz a 2400 MHz.
O transmissor aceita sinais combinados de banda larga CATV e RF SAT-IF e os converte em uma saída óptica de 1550 nm para transmissão por fibra monomodo.
Sim. A porta de entrada RF suporta saída selecionável de 13 V ou 18 V com corrente máxima de 500 mA.
Sim. O transmissor suporta tons de controle selecionáveis de 0 kHz ou 22 kHz.
A potência óptica de saída típica é de 3 mW a 1550 nm.
Estão disponíveis opções de conectores ópticos SC/APC e FC/APC.
Um receptor óptico compatível deve ser selecionado de acordo com a faixa de frequência necessária, o nível de entrada óptica, a saída de RF e o desempenho do AGC (Controle Automático de Ganho). Os clientes devem entrar em contato com a SANLAND para obter informações sobre a compatibilidade do receptor.
● Desempenho de RF
| Parâmetro | Especificação |
| Faixa de frequência | 47–2400 MHz |
| Nível de entrada CATV | 75 ± 5 dBμV, 59 canais |
| Nível de entrada SAT-IF | 68 ± 10 dBμV |
| Planicidade | ±2 dB |
| CNR | ≥52 dB |
| Diretor de Operações (CSO) | ≥60 dB |
| CTB | ≥63 dB |
| Perda de retorno | ≥14 dB |
| Impedância de entrada | 75 Ω |
● Interface óptica
| Parâmetro | Especificação |
| Comprimento de onda óptico | 1550 nm |
| Potência de saída óptica | 3 mW |
| Tipo de fibra | Modo único |
| Perda de retorno óptico | ≥45 dB |
| Conector Óptico | SC/APC ou FC/APC |
● Elétrica e mecânica
| Parâmetro | Especificação |
| Fonte de alimentação do dispositivo | 12 VCC, 1 A |
| Saída de tensão do LNB | Selecionável 13/18 V |
| Tom de controle | Selecionável 0/22 kHz |
| Corrente máxima do LNB | 500 mA |
| Consumo de energia | <4 W |
| Conector RF | F-feminino |
| Dimensões | 130 × 97 × 32 mm |

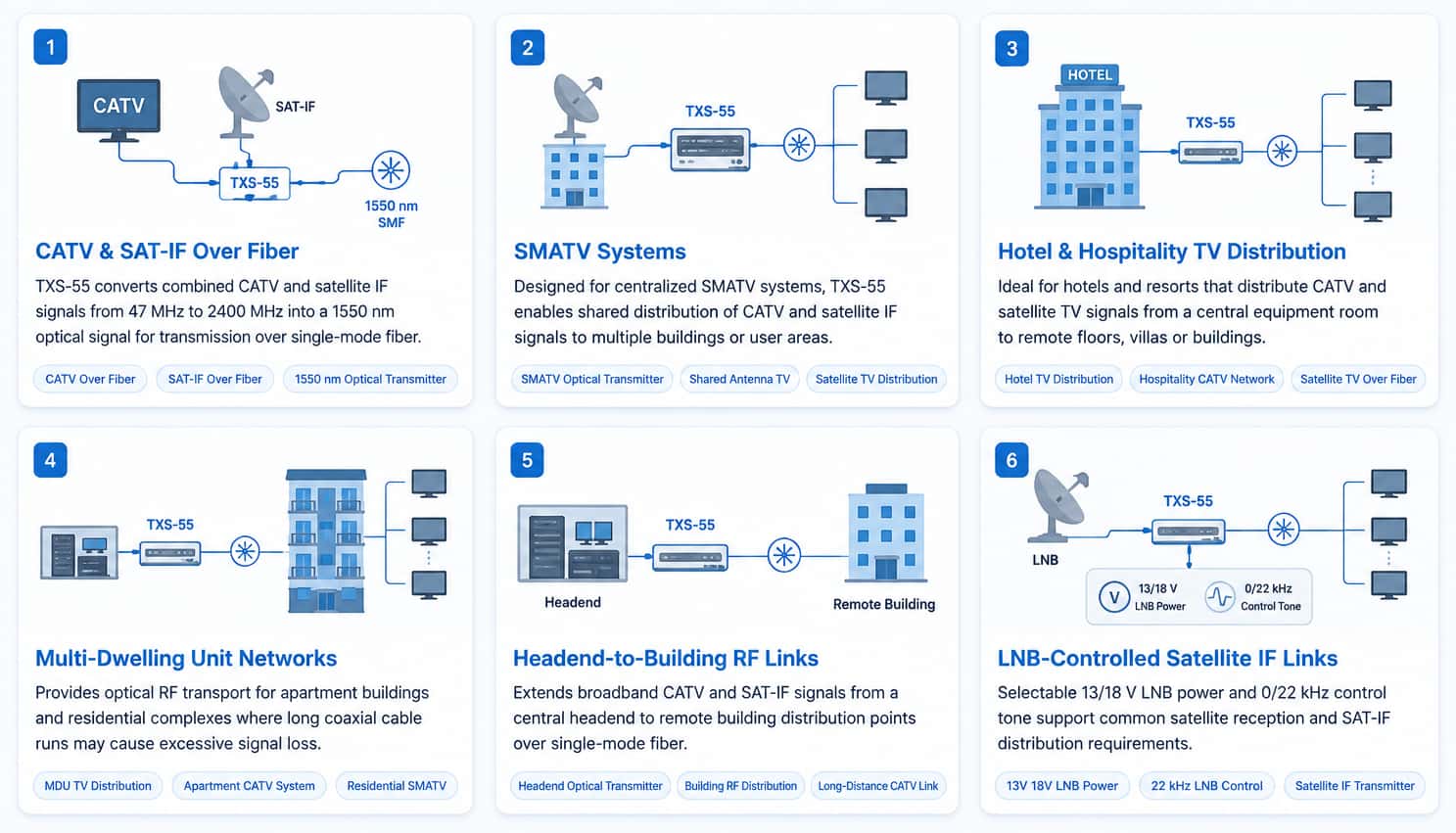

O TXS-55 é ideal para distribuição de sinais de FI de banda larga para CATV e satélite em fibra monomodo, em uma ampla variedade de sistemas e ambientes.
