Otimizando redes FTTH: Escolhendo o receptor óptico certo para implantações FTTx/CATV

Otimizando redes FTTH: Escolhendo o receptor óptico certo para implantações FTTx/CATV
Jul 29, 2026

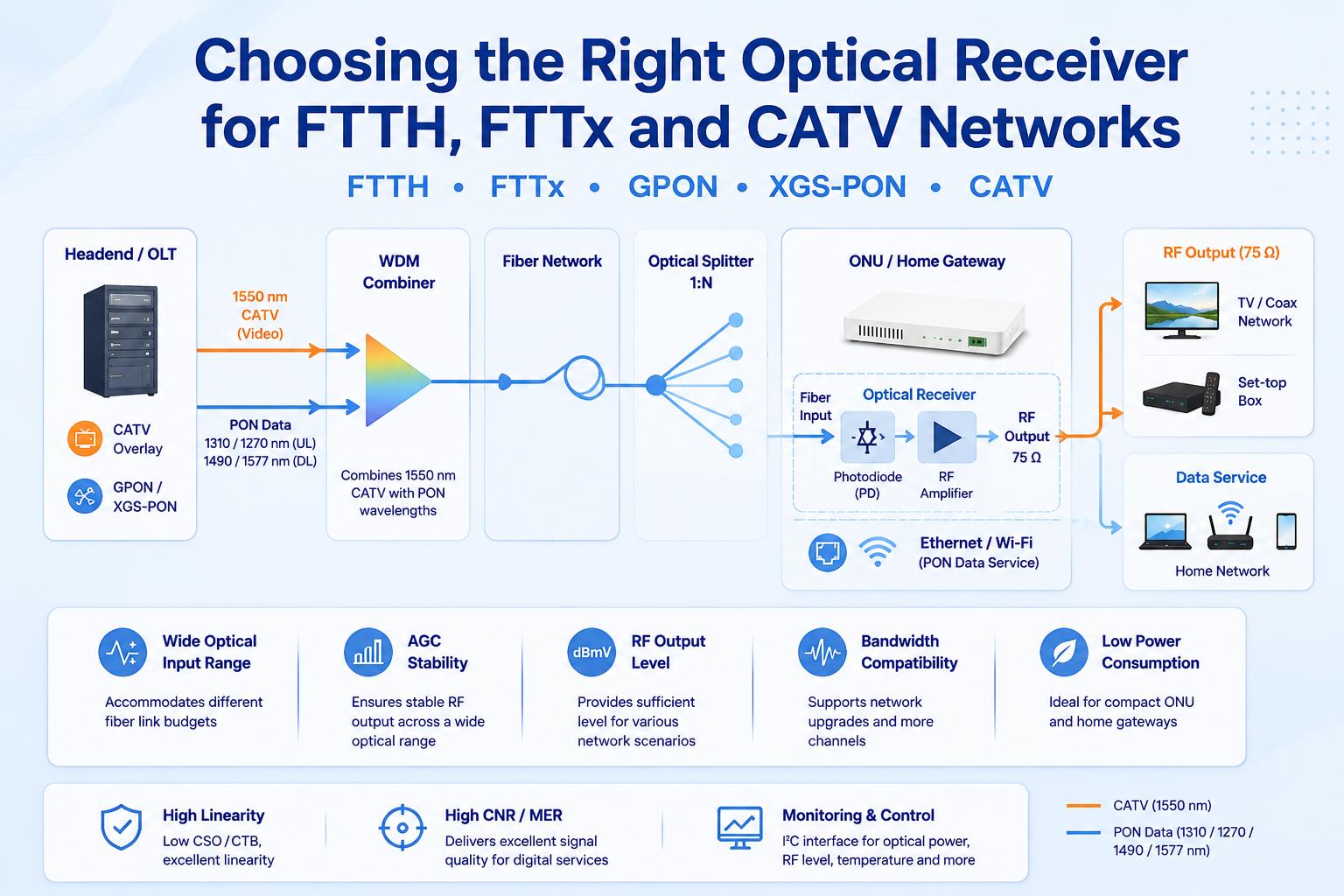

Optimizing FTTH Networks

As redes de acesso por fibra óptica são frequentemente discutidas em termos de capacidade da OLT (Original Transmission Logging), taxas de divisão, desempenho da ONU (Unidade de Rede Óptica) e largura de banda disponível. No entanto, quando uma operadora também precisa fornecer CATV (TV a cabo) ou transmissão de vídeo pela mesma infraestrutura de fibra óptica, o receptor óptico torna-se uma parte igualmente importante do sistema.

O receptor determina como o sinal de vídeo óptico recebido é convertido em uma saída de RF utilizável. Seu alcance de entrada óptica, largura de banda de RF, controle automático de ganho, linearidade e consumo de energia podem afetar diretamente a qualidade da imagem, a estabilidade da rede e a quantidade de ajustes de campo necessários.

A seleção de um receptor óptico deve, portanto, começar pela arquitetura da rede e pelas condições de operação, e não por uma única especificação principal.

Este guia explica os principais fatores a serem considerados na escolha de um receptor óptico para redes de distribuição FTTH, FTTB, GPON, XGS-PON e CATV.



Qual a função de um receptor óptico em uma rede FTTH/CATV?

Em um sistema CATV sobre fibra óptica, os sinais de radiofrequência (RF) de televisão ou banda larga são convertidos em sinais ópticos na central de distribuição e transportados pela rede de fibra óptica.

No lado do assinante, no ponto de distribuição do edifício ou no nó óptico, o receptor óptico converte o sinal óptico recebido de volta em um sinal de radiofrequência (RF) de 75 ohms. A saída de RF pode então ser conectada a uma rede de distribuição de televisão, decodificador, modem a cabo ou outro equipamento de RF.

Em muitas implantações de FTTH, o vídeo CATV é transmitido como uma sobreposição óptica juntamente com o serviço de dados PON. Um dispositivo de multiplexação por divisão de comprimento de onda separa o sinal de vídeo óptico dos comprimentos de onda de dados antes que o sinal de vídeo chegue aos estágios de fotodiodo e amplificação de RF.

É importante distinguir um receptor óptico CATV de uma ONU ou transceptor óptico. Uma ONU termina a conexão de dados PON e fornece serviços como Ethernet, voz ou Wi-Fi. Um receptor óptico CATV é responsável por recuperar o espectro de radiofrequência analógico usado para televisão ou outros serviços de banda larga de radiofrequência.

As duas funções podem ser integradas no mesmo dispositivo instalado nas instalações do cliente, mas permanecem caminhos de sinal separados com diferentes requisitos de desempenho.



Comece com a arquitetura de rede.

Antes de comparar as especificações do receptor, defina onde e como o dispositivo será usado.

FTTH com sobreposição CATV

Em uma rede FTTH residencial, o receptor geralmente é instalado dentro de uma ONU, gateway ou gabinete externo compacto. As prioridades típicas incluem:

  • Baixo consumo de energia
  • Tamanho de módulo pequeno
  • Saída de RF estável
  • Ampla faixa de entrada óptica
  • WDM integrado e fotodiodo
  • Controle de ativação ou desativação da saída de RF
  • Compatibilidade com equipamentos GPON ou XGS-PON

Como o receptor pode ser instalado dentro de uma caixa plástica compacta, a dissipação de calor e o consumo de corrente podem ser tão importantes quanto o nível de saída de RF.



FTTB ou Distribuição de Unidades Multifamiliares

Um receptor FTTB pode atender a vários apartamentos ou alimentar uma rede de distribuição coaxial interna. Comparado a um receptor para uma única residência, o sistema pode exigir:

  • Maior capacidade de saída de RF
  • Melhor linearidade
  • Nível suficiente para divisores e perdas em cabos internos.
  • Maior largura de banda de RF
  • Operação confiável em uma ampla faixa de temperatura.

O número de canais de RF subsequentes e a carga composta total devem ser considerados ao avaliar o nível de saída e a distorção.



Rede óptica CATV ou HFC

Em uma rede HFC ou CATV tradicional, o receptor pode ser usado dentro de um nó óptico, amplificador ou plataforma de distribuição. Essas aplicações geralmente priorizam:

  • Saída de RF alta
  • Baixa distorção
  • Forte perda de retorno
  • Resposta plana em toda a faixa de operação.
  • Desempenho estável sob alta carga de canal
  • Compatibilidade com a infraestrutura coaxial existente

Um receptor projetado para uma ONU FTTH compacta pode não fornecer a potência de saída necessária para um nó óptico HFC. Da mesma forma, um receptor óptico de alta potência projetado para infraestrutura de rede pode consumir mais energia do que é prático para equipamentos residenciais.



Verifique a faixa de potência de entrada óptica.

A faixa de potência óptica de entrada é um dos primeiros parâmetros a serem verificados. A potência óptica recebida depende de diversos fatores:

  • Potência de saída do transmissor
  • Atenuação da fibra
  • Perda de conector
  • Perda de emenda
  • perda de inserção WDM
  • relação do divisor óptico
  • Margem de instalação
  • Envelhecimento dos componentes

Um receptor deve operar corretamente em toda a faixa de potência óptica esperada, e não apenas no ponto de projeto nominal. O orçamento do enlace óptico deve incluir tanto a potência mínima quanto a máxima que podem chegar ao receptor. Entrada óptica excessiva pode sobrecarregar o fotodiodo ou os estágios de RF, enquanto entrada óptica insuficiente pode reduzir o desempenho da relação sinal-ruído.

Uma especificação de receptor útil deve, portanto, definir:

  • Faixa de entrada óptica absoluta
  • Faixa operacional recomendada
  • faixa de operação do AGC
  • limite de sobrecarga óptica
  • Desempenho de RF em níveis baixos de entrada óptica

A menor potência óptica detectável não é necessariamente o nível mais baixo no qual um desempenho aceitável de CATV pode ser mantido. Os engenheiros devem avaliar a relação sinal-ruído (CNR) ou a taxa de erro de modulação (MER) necessária na potência mínima de operação real.



Entenda o papel da AGC (Administração Geral de Conservação).

O controle automático de ganho é especialmente útil em implantações FTTH e FTTB, onde a potência óptica recebida pode variar de um local para outro.

Sem o AGC (Controle Automático de Ganho), uma mudança na potência óptica de entrada geralmente produz uma mudança correspondente no nível de saída de RF. Isso pode gerar resultados de instalação inconsistentes e aumentar a necessidade de atenuadores externos ou ajustes manuais.

Um receptor óptico AGC ajusta seu ganho ou atenuação interna para manter uma saída de RF relativamente estável dentro de uma faixa de potência óptica especificada. No entanto, a presença do AGC por si só não é suficiente. Os engenheiros devem comparar:

  • faixa de entrada AGC
  • Nível de saída de RF alvo
  • Variação de saída ao longo da faixa de AGC
  • Resposta a mudanças rápidas na potência óptica
  • Comportamento fora da faixa de AGC
  • Ajuste de offset AGC disponível
  • Ruído e distorção nas extremidades da faixa de frequência.

Uma faixa de AGC mais ampla pode reduzir o ajuste de campo, mas o desempenho ainda deve ser verificado em níveis de entrada óptica baixos e altos. Na extremidade inferior da faixa óptica, o ruído torna-se a principal preocupação. Na extremidade superior, a linearidade do fotodiodo e do amplificador pode se tornar mais importante.



Ajuste a largura de banda de RF à necessidade real do serviço.

A largura de banda de radiofrequência (RF) necessária depende do padrão da rede e dos serviços que estão sendo transportados. As larguras de banda comuns para receptores ópticos incluem:

  • Aproximadamente de 40 ou 47 MHz a 862 MHz
  • Aproximadamente de 40 ou 47 MHz a 1000 MHz
  • Aproximadamente de 40 ou 47 MHz a 1200 MHz

Uma largura de banda maior não é automaticamente melhor. Pode aumentar o custo, o consumo de energia ou a complexidade do projeto sem oferecer um benefício prático se a rede operar apenas abaixo de 1 GHz. A largura de banda do receptor deve ser selecionada de acordo com:

  • Plano de frequência atual a jusante
  • Número de canais analógicos e digitais
  • requisitos de espectro DOCSIS
  • Atualizações de rede planejadas
  • Configuração de filtro duplex
  • largura de banda do amplificador de RF e do sintonizador
  • Desempenho interno da placa de circuito impresso e do conector

Para projetos de novos equipamentos, uma margem de frequência adicional pode ser útil. No entanto, todos os componentes no caminho do sinal — incluindo o fotodiodo, o amplificador, o transformador, o filtro, a placa de circuito impresso e o conector — devem suportar a faixa de frequência pretendida.



Avaliar o nível de saída de RF no contexto do sistema

O nível de saída de RF não deve ser avaliado como um número isolado. Um nível de saída mais alto pode ser útil quando o receptor precisa alimentar divisores, cabos coaxiais longos ou várias tomadas de assinante. No entanto, produzir uma saída composta alta, mantendo baixa distorção, requer linearidade suficiente.

A potência de saída necessária do receptor deve ser calculada a partir do orçamento de RF a jusante:

  1. Determine o nível necessário na televisão, no sintonizador ou no modem a cabo.
  2. Adicionar perda no cabo coaxial.
  3. Adicione perdas no divisor, na derivação e no conector.
  4. Incluir margem de instalação e de envelhecimento.
  5. Confirme se o receptor consegue fornecer o nível de sinal composto necessário sem exceder seus limites de distorção.

Para uma ONU FTTH compacta, uma potência de saída próxima à necessária para uma residência pode ser adequada. Para FTTB ou distribuição em edifícios, um nível de potência de saída mais elevado pode ser necessário.

Adicionar um amplificador de RF externo após um receptor óptico pode aumentar o nível de saída, mas também afeta o ruído, a distorção, o consumo de energia e a complexidade do sistema. Geralmente, é melhor avaliar toda a cadeia de RF durante a fase de projeto.



Comparar CNR, CSO, CTB e Linearidade

O desempenho de um receptor óptico é normalmente descrito utilizando diversos parâmetros de qualidade de radiofrequência (RF).

Relação sinal-ruído (CNR)

A relação sinal-ruído indica a clareza com que o sinal da portadora de radiofrequência pode ser recuperado acima do nível de ruído.

Geralmente, torna-se mais difícil manter a relação sinal-ruído (CNR) à medida que a potência óptica recebida diminui. Por esse motivo, as condições de teste de CNR devem sempre ser verificadas. Um valor de CNR sem a potência óptica de entrada, a carga do canal e a largura de banda de medição correspondentes é difícil de comparar.

Segunda Ordem Composta e Batimento Triplo Composto

CSO e CTB descrevem a distorção de intermodulação gerada quando muitos canais de radiofrequência são transmitidos simultaneamente.

Esses parâmetros são particularmente importantes em redes que transportam um grande número de canais analógicos ou QAM. A linearidade do receptor deve ser avaliada na potência óptica de entrada e no nível de saída de RF pretendidos.

MER para Serviços Digitais

Para serviços QAM digitais, a taxa de erro de modulação (MER) costuma ser uma medida mais direta da qualidade do sinal no nível do sistema.

A taxa de erro de medição (MER) é afetada por mais fatores além do receptor óptico. O transmissor, o enlace de fibra óptica, o ruído óptico, a linearidade do receptor, o amplificador de RF, a adaptação de impedância e os equipamentos de teste contribuem para o resultado final.

Um receptor com bom desempenho em relação sinal-ruído (CNR) e distorção proporciona uma base mais sólida, mas o enlace óptico e de radiofrequência completo ainda deve ser testado usando o plano de canais pretendido.



Análise da planicidade e da perda de retorno de produção

Planicidade de amplitude Descreve o quanto o nível de saída de RF varia ao longo da faixa de frequência operacional. Uma baixa planicidade pode criar níveis de sinal dependentes da frequência, dificultando a manutenção de um desempenho consistente em todos os canais de televisão e dados.

Perda de retorno de saída Indica o quão bem o receptor está adaptado ao sistema de RF de 75 ohms. Uma adaptação de impedância inadequada pode causar reflexões, ondulações e interação com cabos ou filtros subsequentes.

Ao comparar módulos, verifique se a planicidade e a perda de retorno são especificadas em toda a faixa de operação, e não apenas em uma frequência específica.

O projeto final do equipamento também pode afetar esses parâmetros. O layout da placa de circuito impresso (PCB), o aterramento, o posicionamento dos conectores, a adaptação de saída e a construção da caixa devem, portanto, ser incluídos na verificação do protótipo.



Considere o consumo de energia e o projeto térmico.

O consumo de energia é especialmente importante para ONUs integradas e equipamentos FTTH residenciais. Um módulo com menor consumo de corrente pode ajudar:

  • Reduzir a temperatura do recinto
  • Simplificar o projeto da fonte de alimentação
  • Melhorar a confiabilidade dos componentes a longo prazo
  • Cumprir as metas de energia dos equipamentos
  • Permitir uma habitação menor
  • Reduzir o impacto térmico nos componentes PON e Wi-Fi próximos.

No entanto, a potência não deve ser reduzida em detrimento do desempenho de RF. Corrente de polarização, ganho e linearidade estão intimamente relacionados em muitos projetos de receptores.

Os testes térmicos devem ser realizados dentro da embalagem final, e não apenas em uma placa de avaliação aberta. O receptor pode estar localizado próximo a processadores, transceptores ópticos, conversores de energia ou componentes Wi-Fi que elevam a temperatura interna.



Decida quais funções de monitoramento e controle são necessárias.

Receptores ópticos básicos podem oferecer apenas conexões de entrada óptica e saída de radiofrequência. Projetos mais integrados podem incluir funções de monitoramento e controle digital. Funções úteis podem incluir:

  • Monitoramento da potência de entrada óptica
  • monitoramento do nível de saída de RF
  • Monitoramento de temperatura
  • Ativar ou desativar a saída de RF
  • troca de serviço CATV
  • Ajuste de offset AGC
  • Comunicação I²C
  • Relatórios de alarme ou diagnóstico

Esses recursos são úteis em ONUs gerenciadas, gateways de operadoras e equipamentos de rede monitorados remotamente. Por exemplo, o monitoramento da potência óptica pode ajudar a distinguir um problema em um enlace de fibra óptica de um problema na distribuição de RF. O controle da saída de RF permite que uma operadora desative o serviço de CATV sem interromper a conexão de dados de banda larga.

O valor dessas funções depende da capacidade do sistema host de ler, armazenar e processar as informações. Uma interface I²C oferece benefícios limitados se o firmware do equipamento não suportar monitoramento ou controle.



WDM integrado ou componentes ópticos separados?

Um receptor FTTH CATV pode usar um conjunto integrado de WDM e fotodiodo ou componentes ópticos separados. Um projeto integrado pode oferecer:

  • Área da placa de circuito impresso menor
  • Menos conexões ópticas
  • Montagem simplificada
  • Redução da variação de perda de inserção
  • Integração mais fácil em invólucros de ONU compactos

Um projeto com componentes separados pode oferecer maior flexibilidade em relação ao tipo de conector, roteamento óptico ou estratégia de substituição. A escolha depende do volume de produção, do projeto da caixa, do processo de montagem e dos requisitos da interface óptica.

A seleção do conector também deve ser confirmada antecipadamente. As interfaces SC/APC e FC/APC são comumente usadas onde a baixa reflexão óptica é importante, enquanto outras opções de conectores podem ser necessárias para plataformas de equipamentos específicos.



Uma matriz de seleção prática

ImplantaçãoPrincipais prioridadesRecursos úteis do receptor
FTTH para residências unifamiliaresBaixo consumo de energia, tamanho compacto, saída estávelAGC, WDM/PD integrado, operação em 5 V, RF liga/desliga
ONU GPON ou XGS-PONFácil integração e diagnóstico do sistemaI²C, monitoramento de potência óptica, monitoramento de temperatura
FTTB ou MDUMaior rendimento e boa linearidade.Ampla largura de banda, forte relação sinal-ruído (CNR), baixo índice de oscilação/intervalo de tempo de resposta (C
nó óptico CATVAlta potência de saída composta e estabilidade de RFAlta linearidade, boa planicidade, forte perda de retorno
Operadora gerenciada CPEControle remoto de serviçoAtivação/desativação de RF, compensação de AGC, monitoramento de status
receptor básico sensível ao custoConversão de RF simplesArquitetura AGC básica ou de ganho fixo

Nota: Esta tabela deve ser usada como ponto de partida e não como substituta de um orçamento completo de enlace óptico e de radiofrequência.



Erros comuns na seleção de receptores ópticos

Selecionando apenas pela largura de banda máxima
Um receptor com a faixa de frequência mais ampla pode não oferecer o melhor consumo de energia, custo ou desempenho para uma rede que opera abaixo de 1 GHz.

Comparação da saída de RF sem verificação das condições de teste
O nível de saída deve ser analisado juntamente com a potência óptica de entrada, a carga do canal, a distorção e o estado do AGC (Controle Automático de Ganho).

Ignorando a entrada óptica máxima
Os projetistas frequentemente se concentram na sensibilidade, mas negligenciam as condições de sobrecarga. Um percurso de fibra curto ou uma baixa relação de divisor podem produzir um nível óptico mais alto do que o esperado.

Tratar o AGC como uma solução universal
O AGC estabiliza a saída apenas dentro de sua faixa de operação especificada. Ele não pode compensar uma ligação óptica com potência insuficiente ou um fotodiodo sobrecarregado.

Ignorando o Enclausuramento Final
O desempenho do receptor medido em uma placa de avaliação pode mudar após a instalação em uma caixa compacta com fluxo de ar limitado e fontes de calor próximas.

Utilizando valores típicos como limites garantidos
O desempenho típico é útil para avaliação, mas o projeto de produção deve ser baseado em limites mínimos e máximos garantidos, quando disponíveis.



Lista de verificação para comissionamento

Antes de aprovar a implantação de um receptor óptico, verifique o seguinte:

  • Potência óptica de entrada nas condições de enlace mínima, nominal e máxima.
  • Nível de saída de RF em toda a faixa de AGC
  • Resposta de frequência em toda a faixa de serviço
  • CNR ou MER na entrada óptica esperada mais baixa
  • CSO e CTB sob a carga de canal pretendida
  • Perda de retorno de saída com a placa de circuito impresso final e o conector.
  • Consumo de energia na tensão de alimentação necessária
  • Desempenho térmico dentro do invólucro final
  • Comportamento de ativação/desativação de RF e da interface de controle
  • Precisão do monitoramento óptico e de radiofrequência
  • Comportamento de inicialização, desligamento e reconexão óptica
  • Desempenho na faixa de temperatura exigida

Os testes devem utilizar um transmissor, um plano de canais, perdas ópticas e cargas de RF downstream representativos. Um teste de laboratório com um único tom não é suficiente para representar um sistema CATV totalmente carregado.



Perguntas frequentes

Qual a diferença entre um receptor óptico FTTH e uma ONU?
Uma ONU (Unidade de Rede Óptica) termina o serviço de dados PON (Ponto de Conexão Óptica), enquanto um receptor óptico CATV converte um sinal de vídeo óptico em uma saída de RF (Recursos de Radiofrequência). Ambas as funções podem ser integradas no mesmo dispositivo.

Por que o AGC é importante em um receptor CATV FTTH?
O AGC ajuda a manter uma saída de RF estável quando a potência de entrada óptica varia entre os locais dos assinantes. Isso pode reduzir o ajuste manual e melhorar a consistência da instalação.

O mesmo receptor óptico pode ser usado para GPON e XGS-PON?
O caminho do receptor CATV pode ser usado em conjunto com GPON ou XGS-PON quando a arquitetura óptica, o arranjo WDM e o equipamento host forem projetados para o sistema relevante. A compatibilidade deve ser verificada em nível de equipamento completo.

Uma menor sensibilidade óptica significa sempre um melhor desempenho?
Não. A sensibilidade deve ser considerada juntamente com a relação sinal-ruído (CNR), o nível de saída de RF, a distorção e a faixa de controle automático de ganho (CAG) do receptor. Um receptor pode detectar um sinal óptico fraco sem fornecer a qualidade de RF exigida pela rede.

Um receptor FTTH deve suportar 1,2 GHz?
Isso depende do plano de frequência da rede e do cronograma de atualizações. Um receptor de 1,2 GHz pode fornecer margem de espectro adicional, mas o transmissor, os amplificadores de RF, os filtros, a placa de circuito impresso e o equipamento do assinante também devem ser compatíveis com a banda mais larga.



Considerações finais

A escolha de um receptor óptico é uma decisão que envolve todo o sistema. A potência de entrada óptica, a faixa de AGC (Controle Automático de Ganho), a largura de banda de RF, o nível de saída, o ruído, a distorção, o consumo de energia e as funções de controle devem ser avaliados considerando o ambiente de implantação real.

Para uma ONU FTTH compacta, baixo consumo de energia e operação AGC estável podem ser as principais prioridades. Para distribuição FTTB ou CATV, a capacidade de saída e a linearidade podem ter maior peso. Equipamentos gerenciados pelo operador também podem exigir monitoramento óptico, relatórios de temperatura e controle remoto por RF.

A estrutura de produtos atual da SANLAND inclui Módulos receptores ópticos CATV para equipamentos GPON e XGS-PON, módulos receptores AGC compactos, módulos receptores ópticos CATV convencionais, ONU Produtos e componentes FTTx relacionados. Essas categorias podem ser usadas como pontos de referência ao comparar arquiteturas e definir as especificações do receptor necessárias para uma determinada rede.
