Principais características
| ● Ganho de enlace nominal de 20 dB |
| ● Ampla faixa de frequência de 5 MHz a 6 GHz |
| ● Operação plug-and-play |
| ● 104dB·Hz2/3 SFDR |
| ● Opções de comprimento de onda de 1310 nm ou 1550 nm |
| ● Módulos TX/RX compactos de 50Ω |
| ● Planicidade de ganho de ±0,25 dB em qualquer faixa de 36 MHz. |
Os módulos SANLAND 6G-TX e 6G-RX formam um enlace analógico compacto de radiofrequência sobre fibra óptica para transportar sinais de radiofrequência de 5 MHz a 6 GHz através de fibra monomodo. O transmissor converte o sinal de radiofrequência recebido em um sinal óptico, enquanto o receptor converte o sinal óptico de volta em radiofrequência na extremidade remota.
Com ganho nominal de 20dB e sensibilidade de 104dB·Hz.2/3 Com SFDR e operação plug-and-play, o link foi projetado para comunicação remota por antena, Satcom, sistemas de antenas distribuídas, sistemas de transmissão, 4G LTE e aplicações em radiotelescópios.

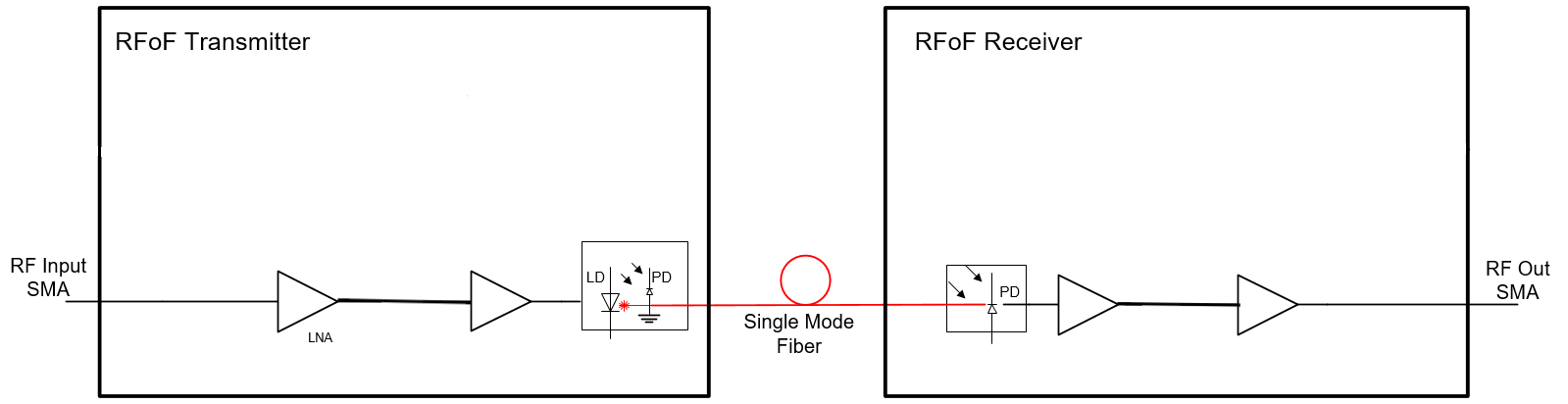

O 6G-TX recebe o sinal de RF analógico através da entrada SMA de 50Ω e o converte em um sinal óptico.
O sinal óptico é transportado através de fibra monomodo instalada pelo cliente até o local remoto.
O 6G-RX converte o sinal óptico de volta para RF e o transmite através da saída SMA de 50Ω.
*Um transmissor 6G-TX e um receptor 6G-RX formam um enlace de RF sobre fibra unidirecional completo e pronto para uso.
Perguntas frequentes
Uma ligação completa requer um módulo 6G-TX e um módulo 6G-RX operando no mesmo comprimento de onda óptico. Conecte os módulos com fibra monomodo e utilize as portas SMA de 50 Ω para entrada e saída de RF. Não é necessário controle externo.
Sim. O link oferece um ganho nominal de 20 dB. A necessidade de um amplificador de RF adicional depende do nível da fonte de RF e do nível de saída exigido pelo equipamento receptor.
O enlace suporta sinais de RF de 5 MHz a 6 GHz, com ganho plano de ±2,5 dB em toda a banda de operação e ganho plano de ±0,25 dB em qualquer largura de banda de 36 MHz. Sua sensibilidade de 104 dB·Hz2/3 O SFDR suporta a transmissão de portadoras de radiofrequência de banda larga e moduladas digitalmente dentro das condições de entrada especificadas.

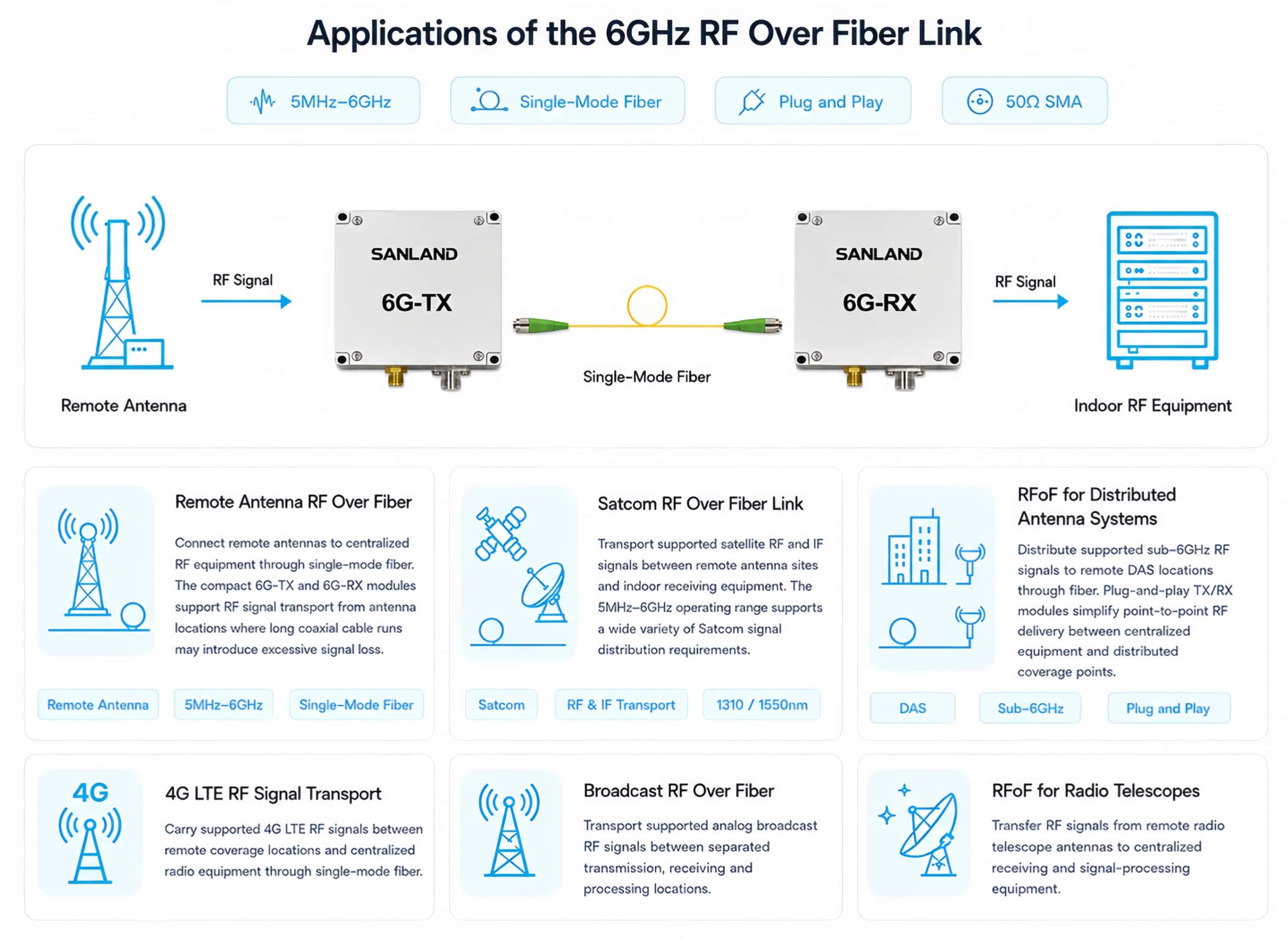

As aplicações típicas incluem conexões remotas de antenas, comunicações via satélite, sistemas de antenas distribuídas, transporte de radiofrequência 4G LTE, distribuição de sinais de transmissão e radiotelescópios.
O produto pode ser fornecido com comprimento de onda óptico de 1310 nm ou 1550 nm. Utiliza fibra monomodo com conectores FC/APC e fornece uma potência óptica de saída de 3 ± 0,5 mW. Os módulos TX e RX devem utilizar comprimentos de onda correspondentes.
Desempenho de RF
| Parâmetro | Especificação |
| Faixa de frequência | 5 MHz–6 GHz |
| Ganho Nominal | 20dB |
| Planicidade de ganho | ±2,5dB |
| Planicidade do ganho em qualquer faixa de 36 MHz | ±0,25dB |
| Entrada P1dB | -18dBm |
| Figura de ruído | 16dB |
| SFDR | 104 dB·Hz2/3 |
| Entrada máxima, sem danos. | +20dBm |
| Entrada/Saída VSWR | 2,6:1 |
| Impedância de entrada/saída | 50Ω |
Especificações ópticas
| Parâmetro | Especificação |
| Potência de saída óptica | 3 ± 0,5 mW |
| Comprimento de onda do transmissor | 1310nm ou 1550nm |
| Fibra óptica | Fibra monomodo |
| Conector Óptico | FC/APC |
Elétrica e mecânica
| Parâmetro | Especificação |
| Consumo atual de TX | 100mA |
| Consumo de corrente RX | 100mA |
| Indicador de status de energia | LED verde |
| Dimensões | 70 × 83,5 × 23 mm |
| Conector RF | SMA |
Classificações ambientais
| Parâmetro | Mínimo | Máximo |
| Temperatura de operação | -20°C | +75°C |
| Temperatura de armazenamento | -40°C | +85°C |
| Umidade relativa de armazenamento | 5% | 95% |
Os módulos SANLAND 6G-TX e 6G-RX transportam sinais de RF analógicos de 5 MHz a 6 GHz por fibra monomodo para aplicações de transmissão de RF de longa distância, como antenas remotas, Satcom, DAS, radiodifusão e outras.
