Principais características
| ● Cobertura de banda larga de 5 MHz a 6 GHz |
| ● Transporte de RF analógico e modulado digitalmente |
| ● IIP3 típico de 33 dBm |
| ● Até 104 dB·Hz2/3 SFDR |
| ● Opções de comprimento de onda de 1310 nm ou 1550 nm |
| ● Fibra monomodo SM28 |
| ● Compatível com WDM para enlaces bidirecionais de fibra única |
| ●Configurações flexíveis de TX/RX/par |
| ●Múltiplas opções de conectores ópticos |
| ● Módulo compacto de 5 V com interface SMA de 50 Ω |
O par de módulos SANLAND RF sobre fibra de 5 MHz a 6 GHz proporciona transmissão transparente de sinais de RF de banda larga em fibra monomodo SM28. O transmissor converte o sinal de RF recebido em um sinal óptico usando um laser DFB de alta linearidade, enquanto o receptor converte o sinal óptico de volta em RF por meio de um fotodiodo de alta linearidade e um amplificador de baixo ruído. O formato de modulação de RF original é preservado ao longo de todo o enlace.
Com dimensões compactas, operação em 5 V, interfaces SMA de 50 Ω e opções de comprimento de onda de 1310 nm ou 1550 nm, os módulos são projetados para integração em sistemas de comunicação, radiodifusão, distribuição de antenas e testes. Configurações WDM também estão disponíveis para transmissão de RF bidirecional em uma única fibra.

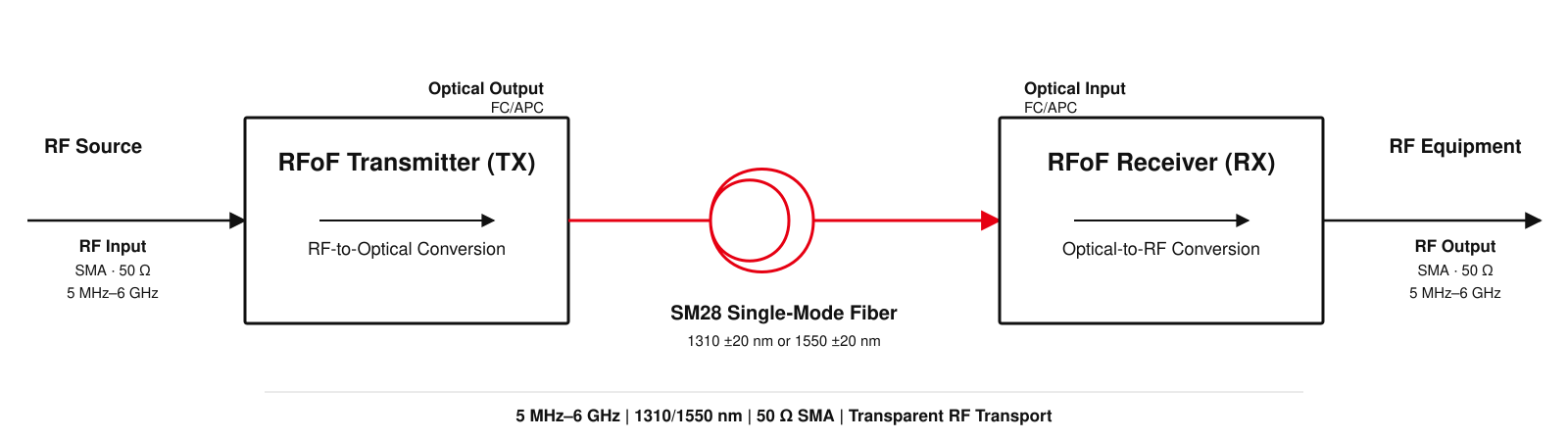

Arquitetura de enlace de RF sobre fibra óptica de 5 MHz a 6 GHz

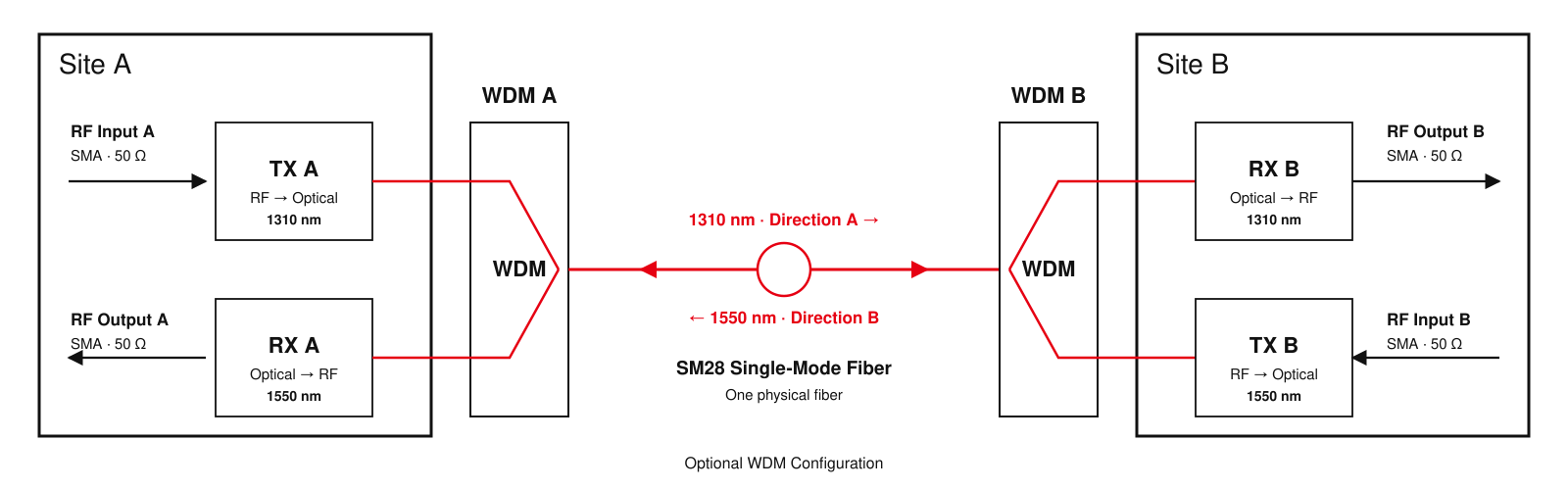

Configuração bidirecional WDM opcional
Perguntas frequentes
O módulo transporta formas de onda de RF de forma transparente e é adequado tanto para sinais analógicos quanto para portadoras de RF moduladas digitalmente dentro da faixa de frequência e potência de entrada especificada.
Não. Um enlace unidirecional completo requer um transmissor e um receptor operando no mesmo comprimento de onda óptico.
Sim. Dois pares de transmissor/receptor compatíveis podem ser combinados com componentes WDM de 1310/1550 nm para transmissão bidirecional em uma única fibra.
A configuração padrão utiliza fibra monomodo SM28 com conexões ópticas FC/APC.
A distância suportada depende da potência óptica do transmissor, da perda na fibra, da perda no conector, da divisão de frequência WDM ou da perda de inserção WDM e do desempenho de RF necessário. Os clientes devem fornecer a distância da fibra e a configuração do enlace para uma avaliação do orçamento de enlace.
Desempenho de RF
| Parâmetro | Valor |
| Faixa de frequência de RF | 5 MHz–6 GHz |
| Potência de entrada de RF | -35 a -15 dBm |
| Potência de saída de RF | -15 a +5 dBm |
| Entrada P1dB | -10 dBm típico |
| IIP3 | 33 dBm típico |
| SFDR | 90–104 dB·Hz2/3 |
| Figura de ruído | 16–30 dB |
| Planicidade de ganho | ±3 dB máx. |
| Entrada/Saída VSWR | Proporção típica de 1,9:1, máxima de 2:1. |
| Impedância de RF | 50 Ω |
| Conector RF | SMA |
Desempenho Óptico
| Parâmetro | Valor |
| Comprimento de onda óptico | 1310 ±20 nm ou 1550 ±20 nm |
| Potência de saída óptica TX | 3 mW típico |
| Potência de entrada óptica | -15 a +2 dBm |
| Sensibilidade do receptor | -20 dBm |
| Tipo de fibra | Fibra monomodo SM28 |
| Conector Óptico | FC/APC |
| Configuração WDM | Opcional |
Elétrica, Mecânica e Ambiental
| Parâmetro | Valor |
| Tensão de alimentação | 4,8–5,2 V CC, 5 V típico |
| Corrente de fornecimento | 160 mA típico |
| Variação de ganho em função da temperatura* | ±2 dB |
| Temperatura de operação | -20°C a +50°C |
| Temperatura de armazenamento | -45°C a +85°C |
| Dimensões do módulo | Aproximadamente 64 × 39 × 12 mm |
*Medido na faixa de temperatura operacional de −10°C a +70°C.

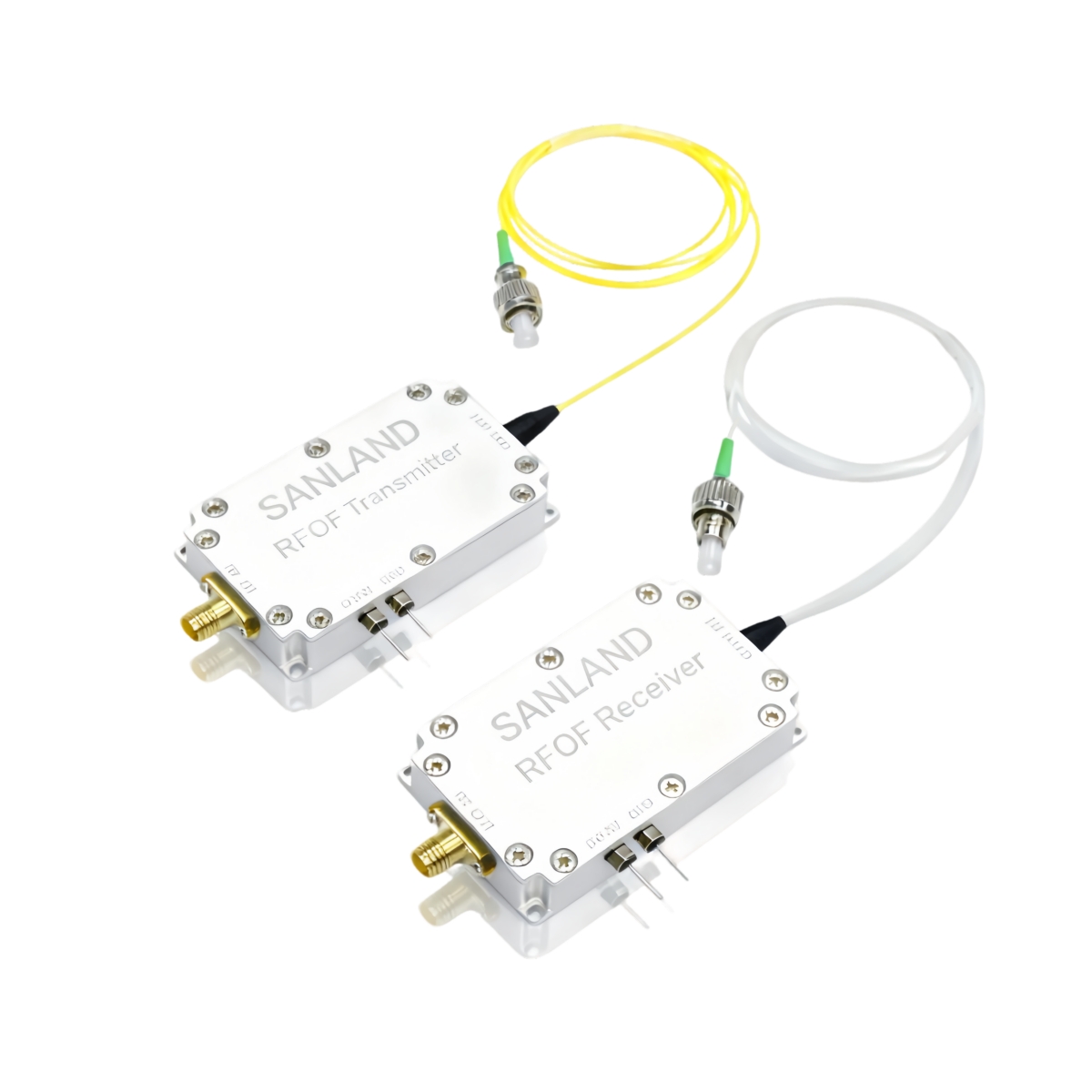

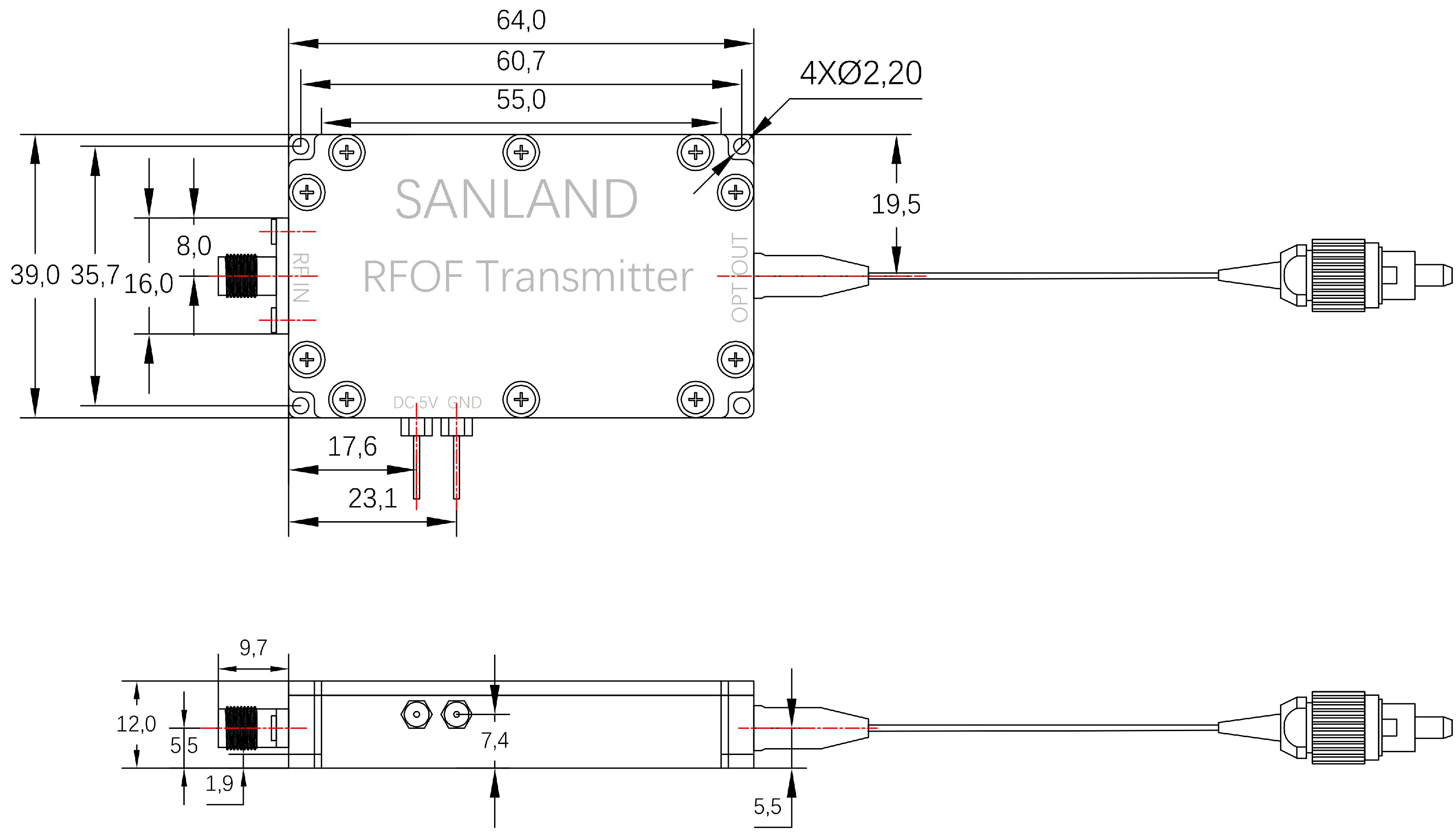

Módulo TX

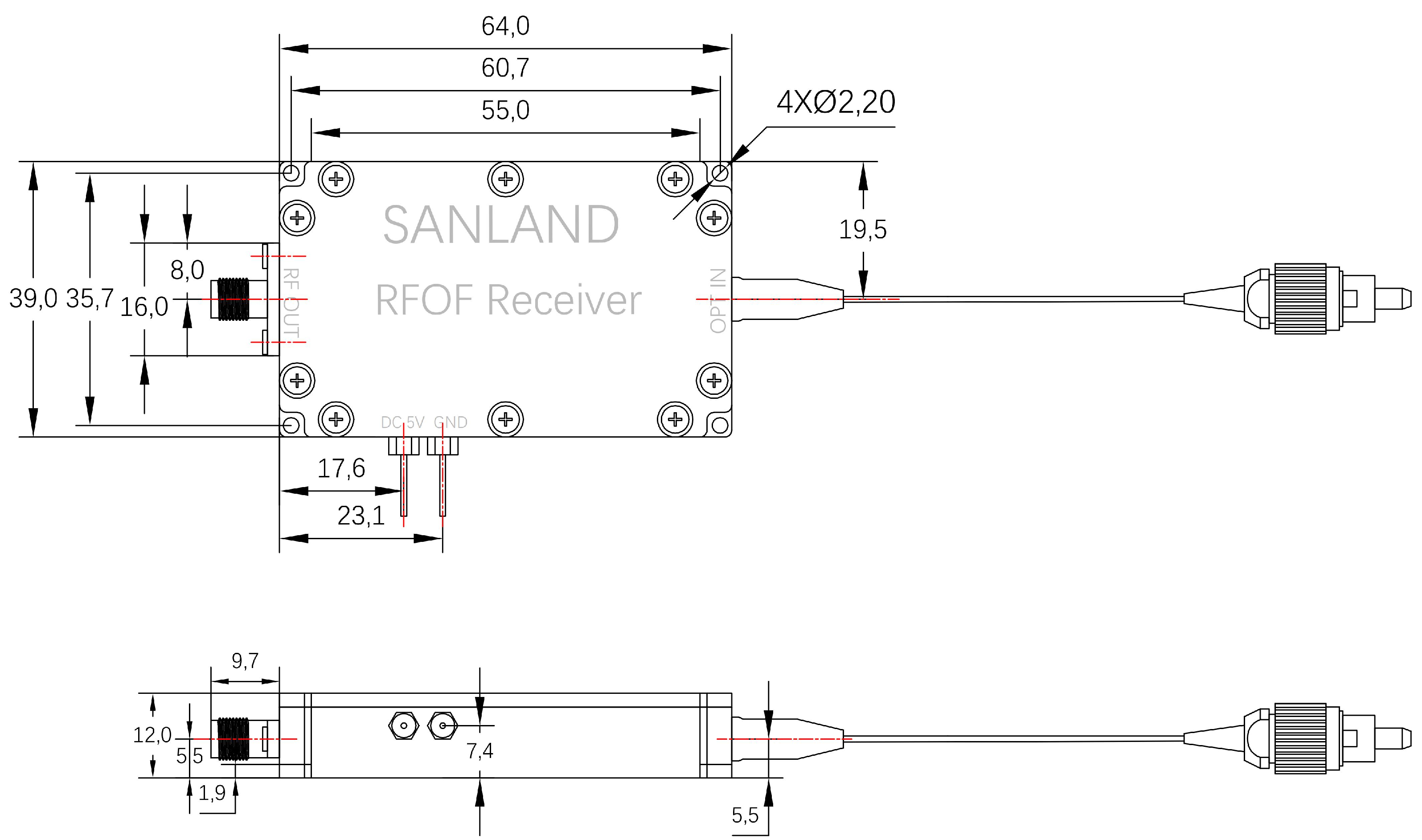

Módulo RX

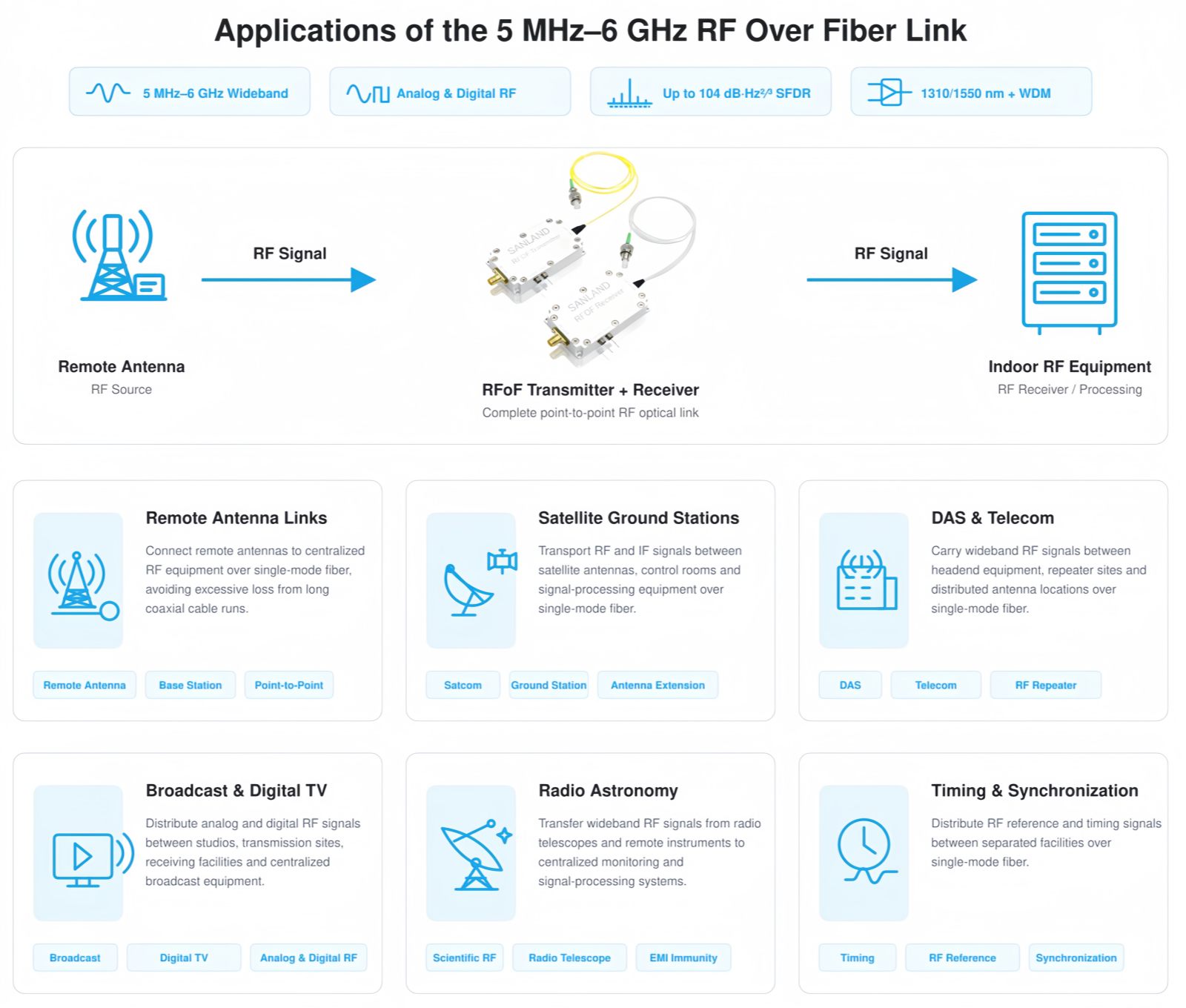

O enlace RFoF de 5 MHz a 6 GHz proporciona transporte transparente de sinais de RF analógicos e digitais em fibra monomodo SM28. É adequado para sistemas de RF remotos e distribuídos que exigem ampla largura de banda, baixa perda de transmissão e imunidade a interferências eletromagnéticas.
