SG117 Amplificador de bloco de ganho de RF DC–3,5 GHz

SANLAND SG117 DC–3.5 GHz RF gain block amplifier in SOT-363 package

SG117 Amplificador de bloco de ganho de RF DC–3,5 GHz

Principais características

● Operação em banda larga de CC a 3,5 GHz
● Ganho típico de 24,5 dB a 1 GHz
● Figura de ruído de 2,7 dB a 1 GHz
● Potência de saída de 9,8 dBm (P1dB) a 1 GHz
● Fonte de alimentação única de 5 V
●Corrente típica de 25 mA
● ROE < 2.0
● Incondicionalmente Estável
●Pacote compacto SOT-363
● Tecnologia GaAs pHEMT



O SG117 é um amplificador de banda larga GaAs pHEMT projetado para amplificação de RF de banda larga de uso geral, de CC a 3,5 GHz. Combinando alto ganho, baixo ruído, alta linearidade e estabilidade incondicional em um encapsulamento compacto de 6 pinos, o SG117 é adequado para front-ends de RF, amplificadores buffer e estágios de ganho em sistemas de comunicação sem fio, de banda larga e via satélite. Sua alimentação única de 5 V e o formato compacto SOT-363 simplificam a integração em projetos de RF com restrições de espaço.

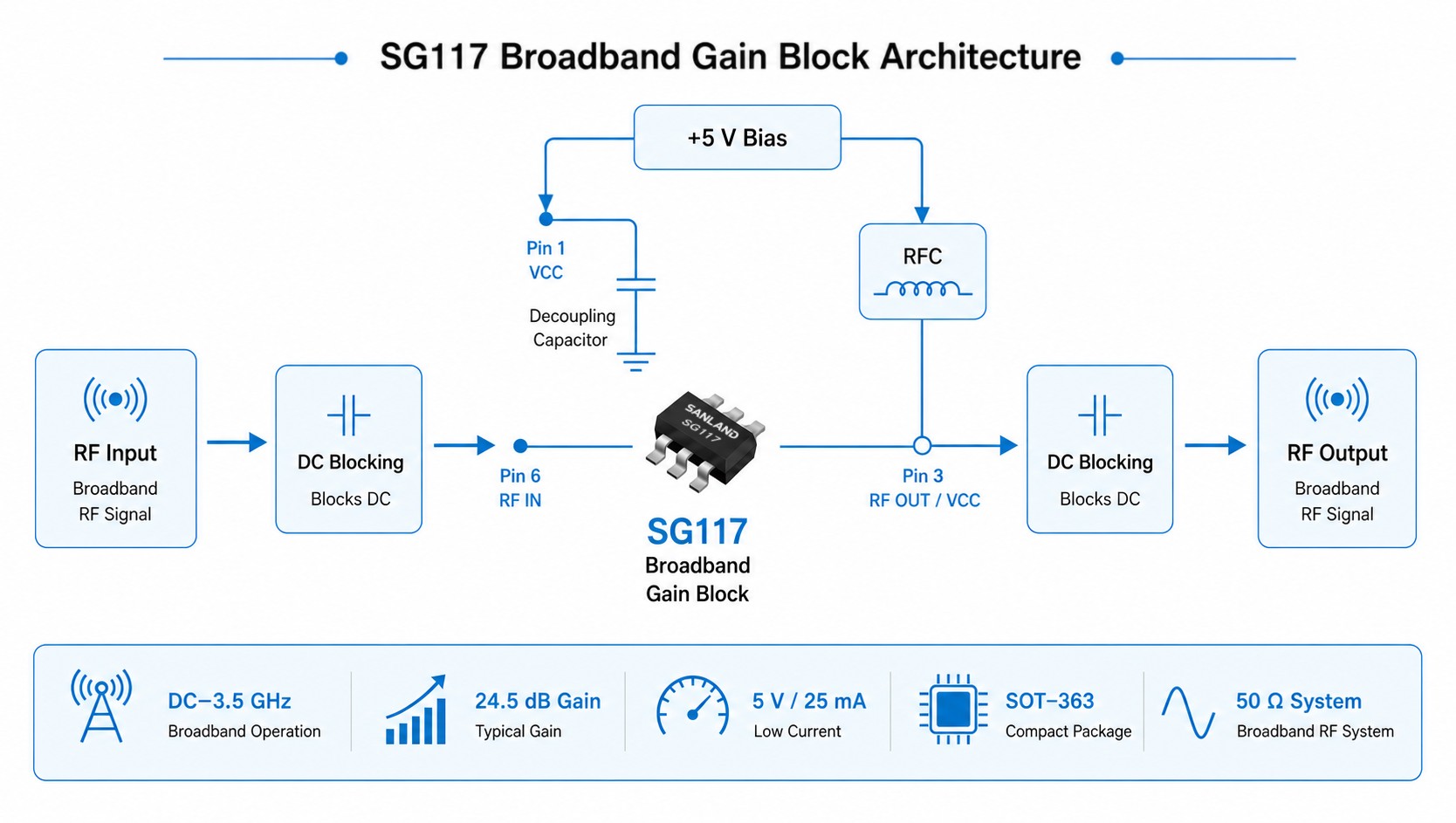

SANLAND SG117 broadband RF gain block amplifier architecture showing RF input and output, DC blocking capacitors, 5V bias, RFC bias feed, Pin 6 RF input, Pin 3 RF output/VCC, and SOT-363 package

Atribuição de Pinos e Pacote

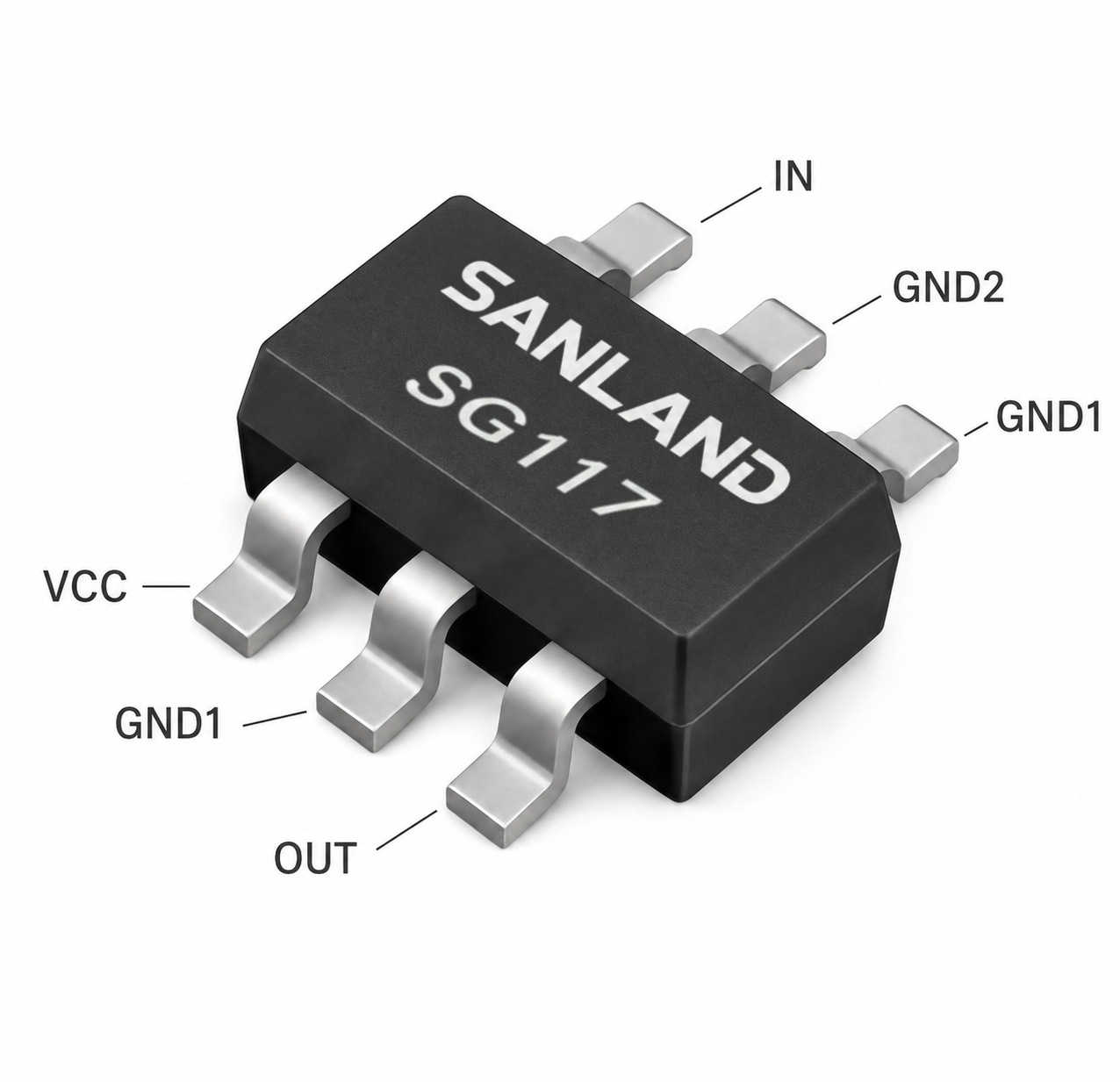

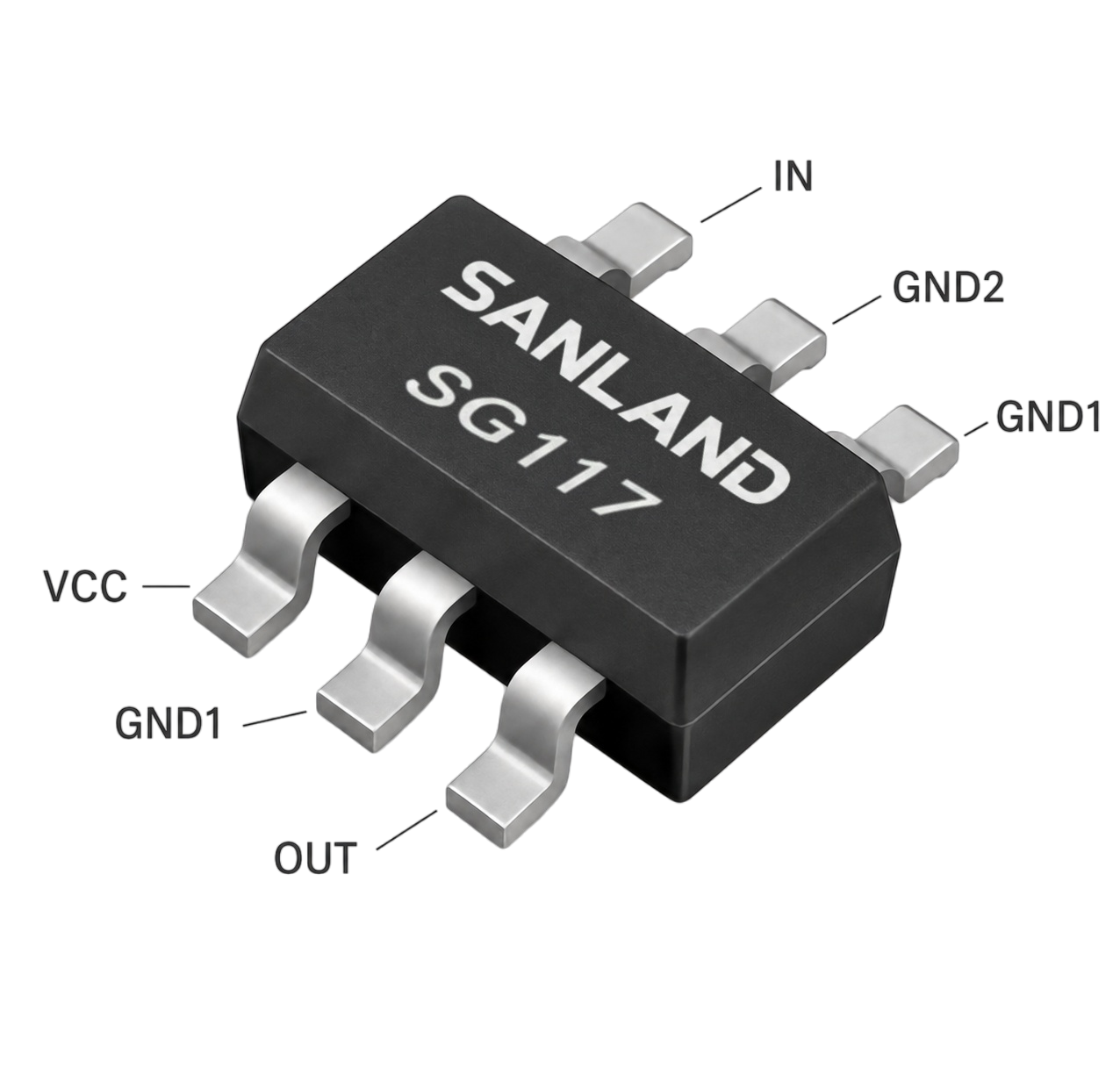

SG117 SOT-363 RF gain block amplifier pin assignment showing VCC, RF input, RF output/VCC and ground pins
Alfinete Função Descrição
1 VCC Tensão de polarização para o gate de entrada
2, 4, 5 GND GND
3 Saída RF / VCC Saída de RF; aplique VCC através do indutor de RF; capacitor de bloqueio CC necessário.
6 RF IN Entrada de RF; capacitor de bloqueio CC necessário.

Dimensões do corpo: 2,2 × 1,35 × 1,1 mm (máx.)

O encapsulamento compacto SOT-363 de 6 pinos torna o SG117 adequado para projetos de amplificadores MMIC de banda larga onde o espaço na placa de circuito impresso é limitado.



Avaliação de projetos de RF legados

Está avaliando uma alternativa ao BGA2866 ou ao BGA2867?

O SG117 é um amplificador de RF de banda larga de 5 V, encapsulamento SOT-363, que cobre a faixa de CC a 3,5 GHz. Ele pode ser considerado para avaliação de engenharia em projetos legados selecionados com BGA2866 e BGA2867. O ganho, a figura de ruído, o desempenho de saída e o circuito de polarização existentes devem ser revisados ​​para a aplicação pretendida.

DC–3,5 GHz Fonte de alimentação de 5 V Pacote SOT-363

Peça de referência NXP

Projetos BGA2866

A NXP especifica Ganho típico de 23,9 dB a 950 MHzSG117 está listado em 24,5 dB a 1 GHzUse esses valores como pontos de partida e compare a resposta de ganho na sua faixa de frequência real.

Verificação atual: 17,4 mA para BGA2866 versus 25 mA típicos para SG117, ambos a 5 V.

Peça de referência NXP

Projetos BGA2867

A NXP especifica Ganho típico de 27,1 dB a 950 MHzSG117 está listado em 24,5 dB a 1 GHzVerifique se a margem de ganho do sistema disponível atende às suas necessidades.

Verificação atual: 21,7 mA para BGA2867 versus 25 mA típicos para SG117, ambos a 5 V.

Os valores típicos publicados acima utilizam frequências de teste e condições de avaliação diferentes. Compare os dispositivos nas mesmas frequências no circuito pretendido.

Verificação crítica: circuito de polarização de saída

O SG117 usa o pino 3 para Saída RF / VCC e requer um indutor de RF para polarização de saída. Os modelos BGA2866 e BGA2867 listam o pino 3 como RF_OUT e não requerem um indutor de saída. Analise as conexões da placa de circuito impresso, os componentes de polarização e os capacitores de bloqueio de corrente contínua antes de avaliar uma substituição.

O que verificar em seu projeto

desempenho de RFGanho, NF, P1dB e OIP3 em toda a banda de operação.
Circuito e alimentaçãoPolarização de saída, bloqueio CC, orçamento de corrente e margem térmica.
necessidades de fornecimentoCronograma de qualificação e demanda anual estimada.

Solicite uma revisão de referências cruzadas.

Envie o número da peça original, a faixa de frequência, o ganho/NF desejado, os requisitos de linearidade, o esquema elétrico ou a lista de materiais (se disponível) e a quantidade anual para a equipe de engenharia da SANLAND.

Solicite uma revisão de referências cruzadas.

Perguntas frequentes

  • Qual é a faixa de frequência operacional do SG117?

O SG117 foi projetado para amplificação de RF de banda larga, de CC a 3,5 GHz.

  • Qual a tensão de alimentação necessária para o SG117?

O SG117 é um amplificador de ganho de RF de 5 V com uma corrente quiescente típica de 25 mA, o que o torna adequado para projetos de RF compactos e de baixo consumo de corrente.

  • Qual pacote o SG117 utiliza?

O SG117 é fornecido em um encapsulamento compacto SOT-363 de 6 pinos, adequado para projetos de RF com restrições de espaço.

  • Para quais aplicações o SG117 foi projetado?

O SG117 pode ser usado em estágios de ganho de RF de banda larga para comunicações sem fio, sistemas ISM e WLAN, DBS/TVRO, front-ends de RF, amplificadores buffer e aplicações de sintonizadores.

  • O SG117 pode ser avaliado para projetos MMIC de banda larga legados?

Sim. O SG117 pode ser considerado para avaliação de engenharia na migração de determinados blocos de ganho MMIC de banda larga SOT-363 legados, incluindo os NXP BGA2866, BGA2867 e BGA2869. A configuração do circuito, a rede de polarização, os requisitos de ganho e o desempenho de RF devem ser verificados independentemente para cada aplicação.

01
SG117 / ESPECIFICAÇÕES DE RF

Desempenho de RF

Parâmetro Valor típico Condições de teste
Faixa de frequência DC–3,5 GHz —
Ganho 24,5 dB @ 1 GHz
Figura de ruído 2,7 dB @ 1 GHz
OIP3 +21 dBm @ 1 GHz
Saída P1dB +10 dBm @ 1 GHz
S11 –14 dB @ 2,5 GHz
S22 –12 dB @ 2,5 GHz
S12 –32 dB @ 2,5 GHz
Tensão de alimentação 5 V —
Corrente de fornecimento 25 mA típico. —
Impedância do sistema 50 Ω Condições de teste
Pacote SOT-363 6 pinos
BASE DE TESTE

O desempenho típico de RF é caracterizado em um sistema de 50 Ω com uma alimentação de 5 V, fornecendo dados de referência para a seleção de blocos de ganho de banda larga e projeto de RF.

02
SG117 / CURVAS MEDIDAS

Desempenho típico de RF versus frequência

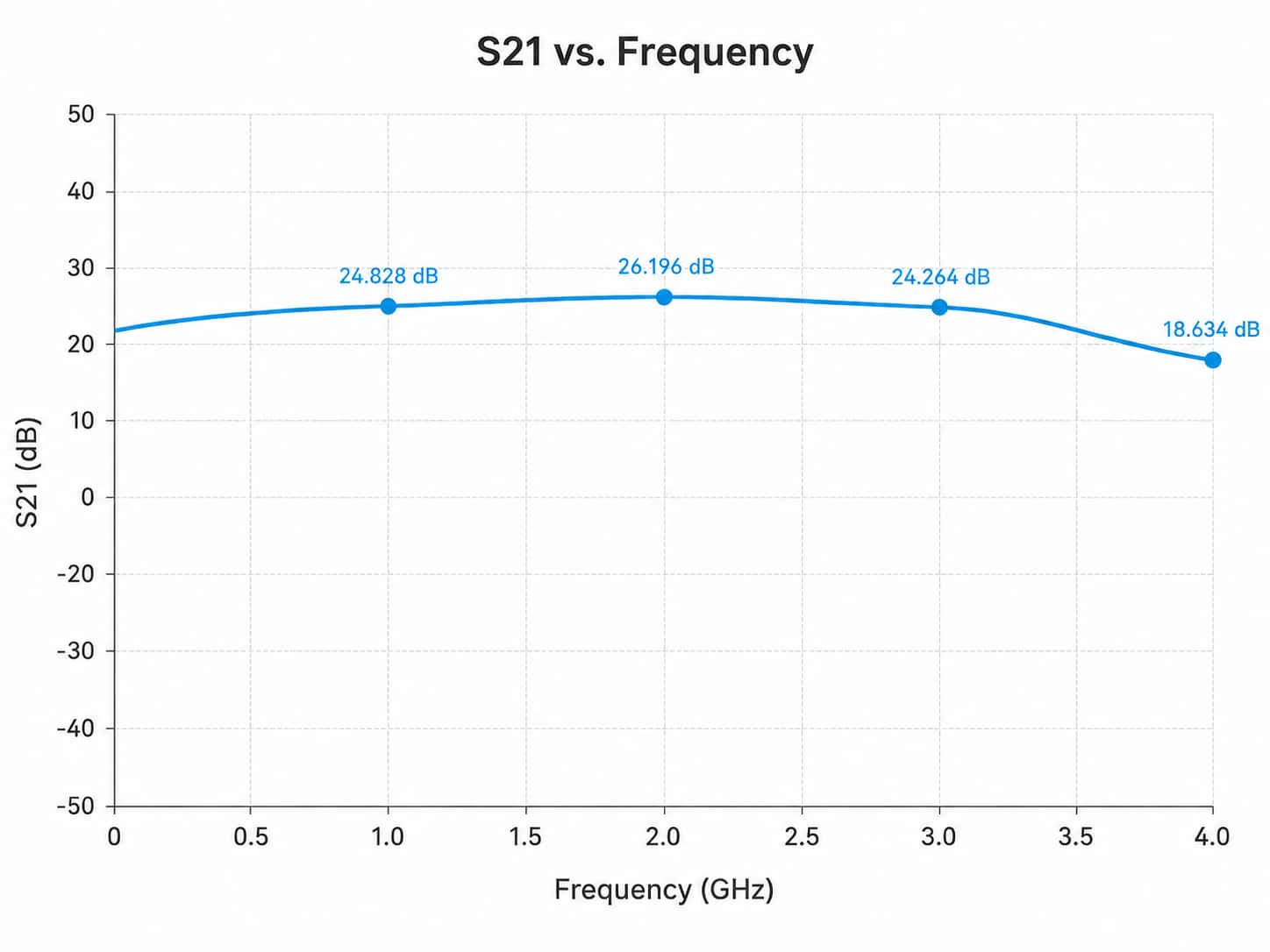

01 S21 Transmissão direta
SG117 S21 versus frequency curve showing broadband forward transmission performance from 0 to 4 GHz, with S21 values of 24.828 dB at 1 GHz, 26.196 dB at 2 GHz, 24.264 dB at 3 GHz and 18.634 dB at 4 GHz

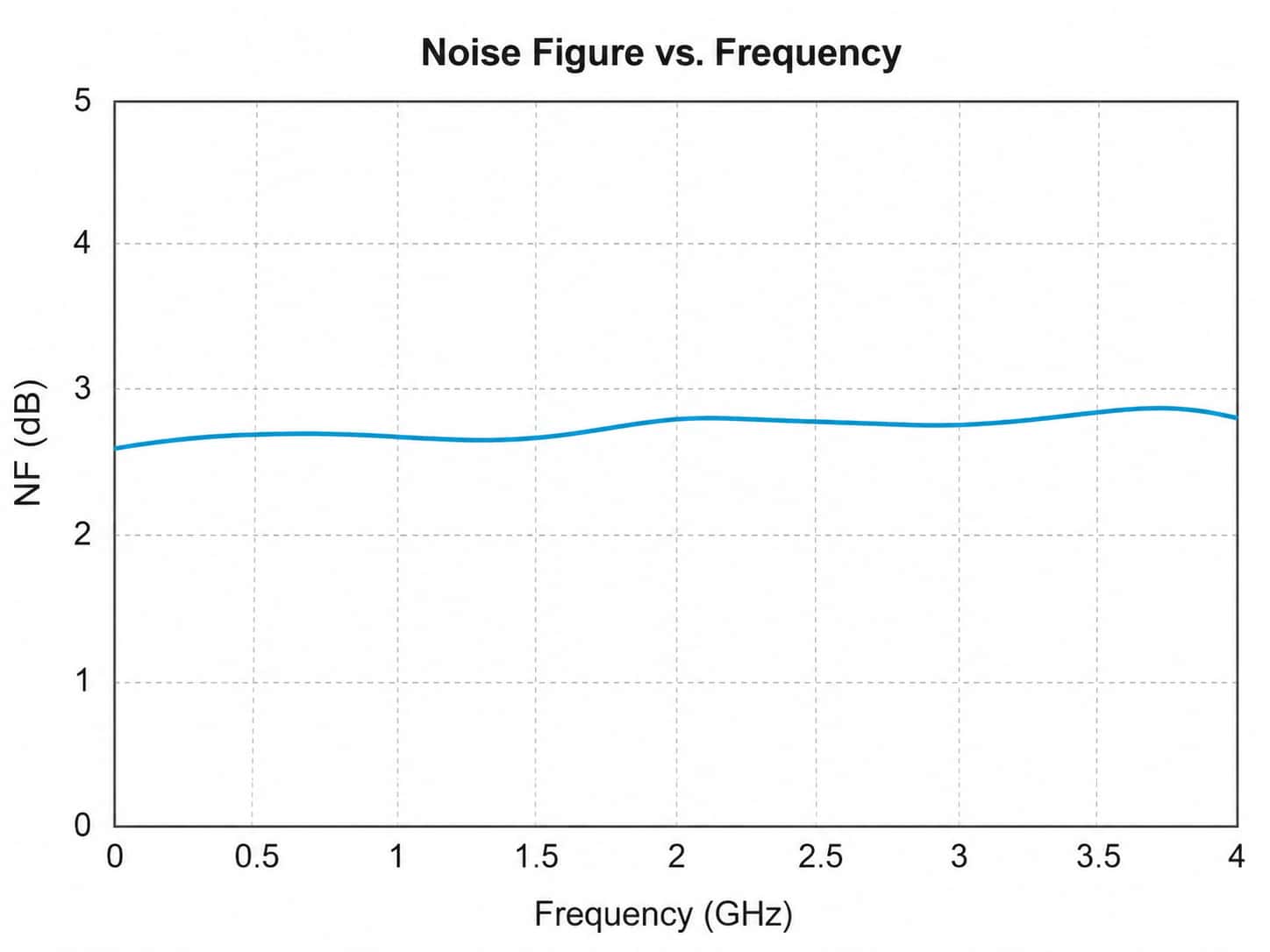

02 Figura de ruído Resposta ao ruído
SG117 RF gain block noise figure versus frequency curve showing NF performance across the broadband operating range

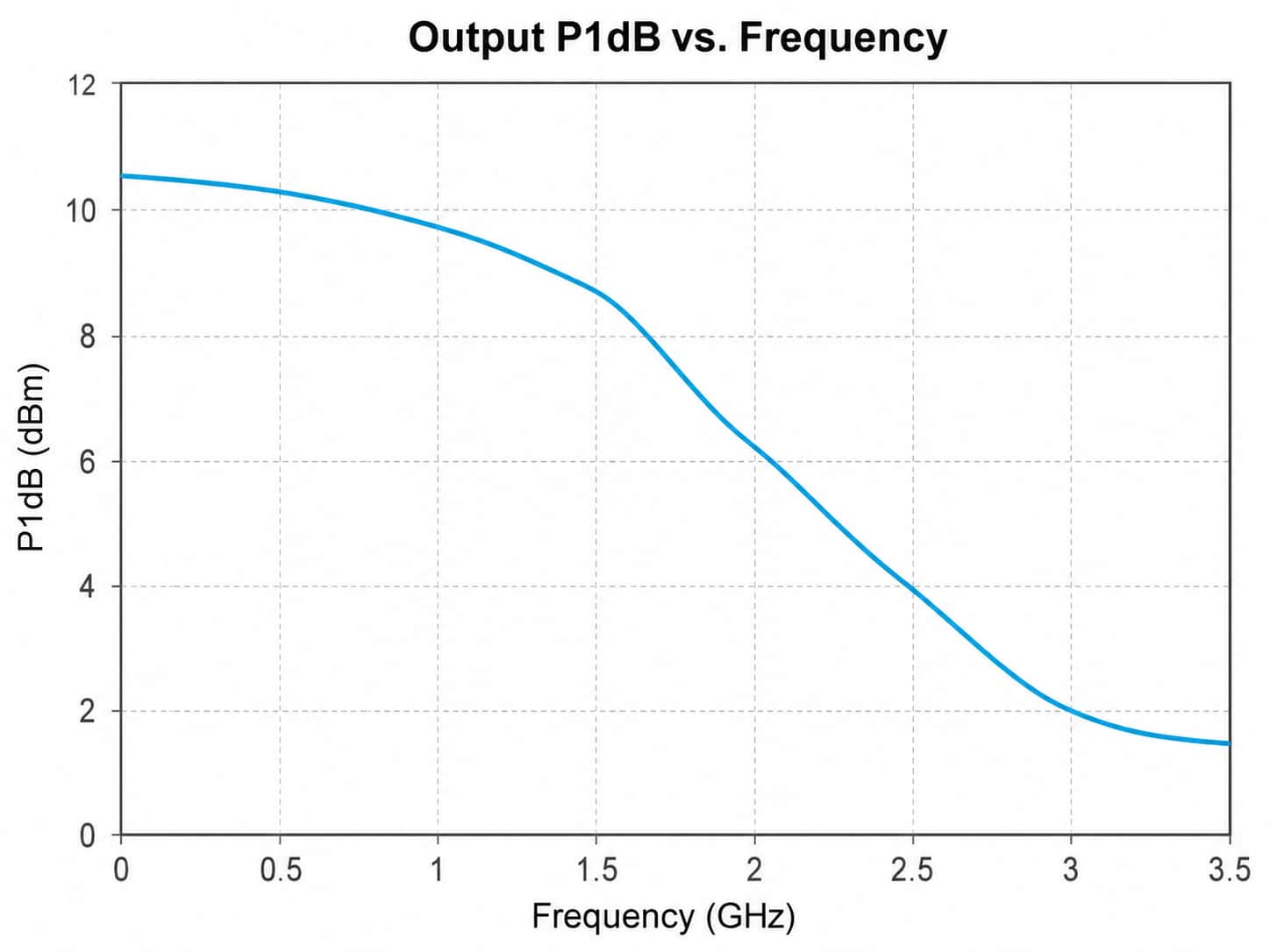

03 Saída P1dB Compressão de saída
SG117 RF gain block output P1dB versus frequency curve showing output compression performance across the operating frequency range

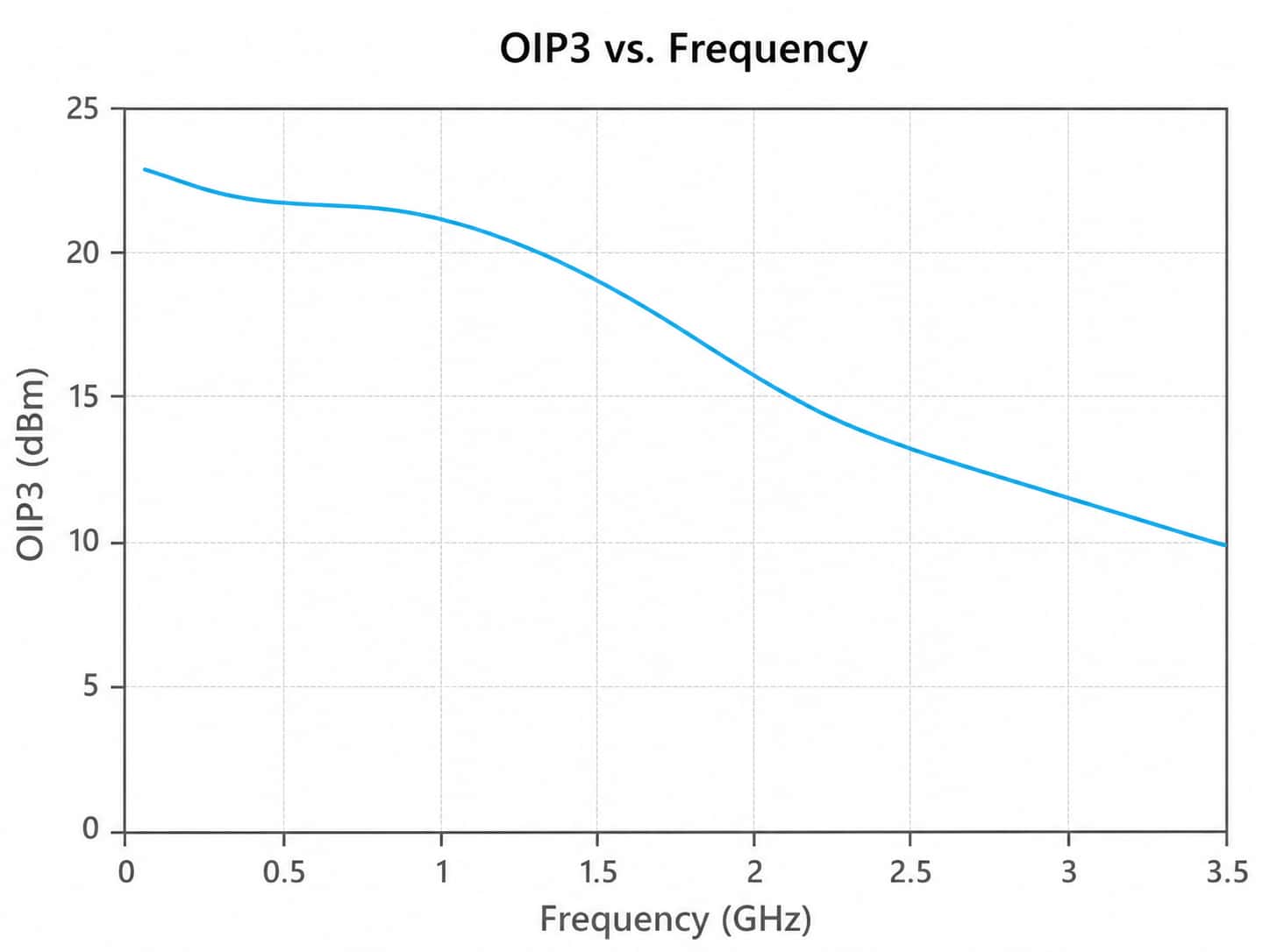

04 OIP3 Resposta linear
SG117 RF gain block OIP3 versus frequency curve showing third-order intercept performance across the broadband operating range

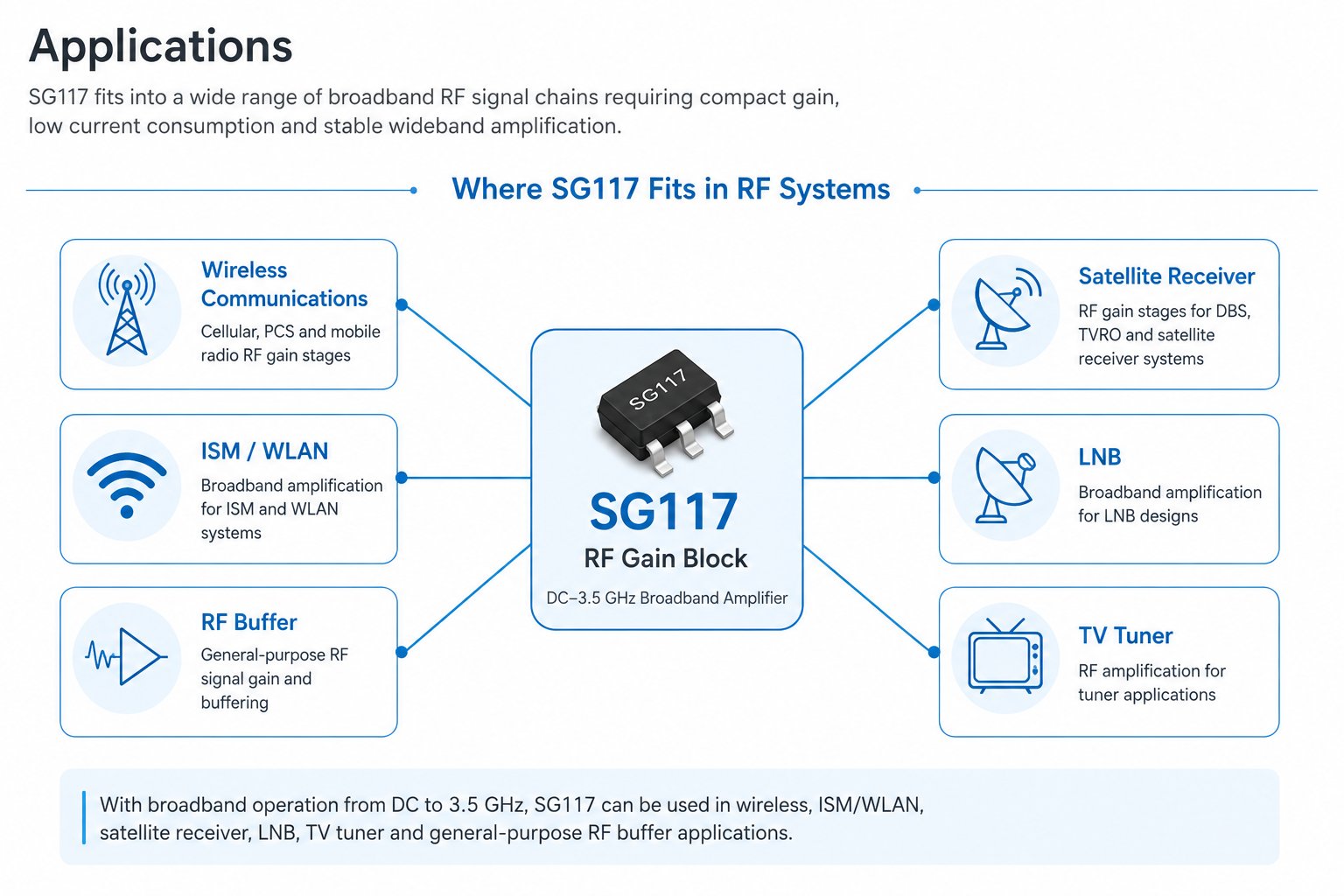

SG117 DC–3.5 GHz RF gain block applications for wireless communications, ISM/WLAN, RF buffering, satellite receivers, LNB and TV tuner systems
O SG117 pode ser usado como um amplificador buffer de RF de banda larga e bloco de ganho MMIC para aplicações de front-end de RF, incluindo comunicações sem fio, sistemas ISM/WLAN, receptores de satélite, LNBs e sintonizadores de TV. Sua resposta de banda larga de DC a 3,5 GHz suporta ganho e buffer de RF de uso geral em uma ampla gama de cadeias de sinal.
