SG208 Circuito Integrado Amplificador de RF GaAs pHEMT de Alto Ganho e Baixo Ruído de 1,2 GHz

Principais características

● Operação de 47 MHz a 1218 MHz

●Operação em 5V e 8V

● Ganho: 25 dB típico

● Figura de ruído: 1,0 dB a 1200 MHz

● OIP3: 39 dBm típico a 8 V

●OP1dB: 24 dBm típico a 8V

● Bloco de ganho de terminação única

● Pacote QFN 3 × 3

● Em conformidade com a RoHS

CATEGORIAS DE PRODUTOS

O SG208 da Sanland é um circuito integrado amplificador de RF MMIC de terminação única, de alto ganho e baixo ruído, baseado em GaAs pHEMT, projetado para aplicações de RF de banda larga de 47 MHz a 1218 MHz. Com ganho típico de 25 dB, figura de ruído de 1,0 dB a 1200 MHz e OIP3 de até 39 dBm a 8 V, o SG208 é adequado para DOCSIS 3.1, FTTH GPON/GEPON, nós ópticos, equipamentos CMTS de head-end, TV via satélite, modems a cabo, decodificadores e aplicações de bloco de ganho de terminação única. O dispositivo opera com uma única fonte de alimentação de 5 V ou 8 V e é encapsulado em um pacote QFN compacto de 3 × 3.

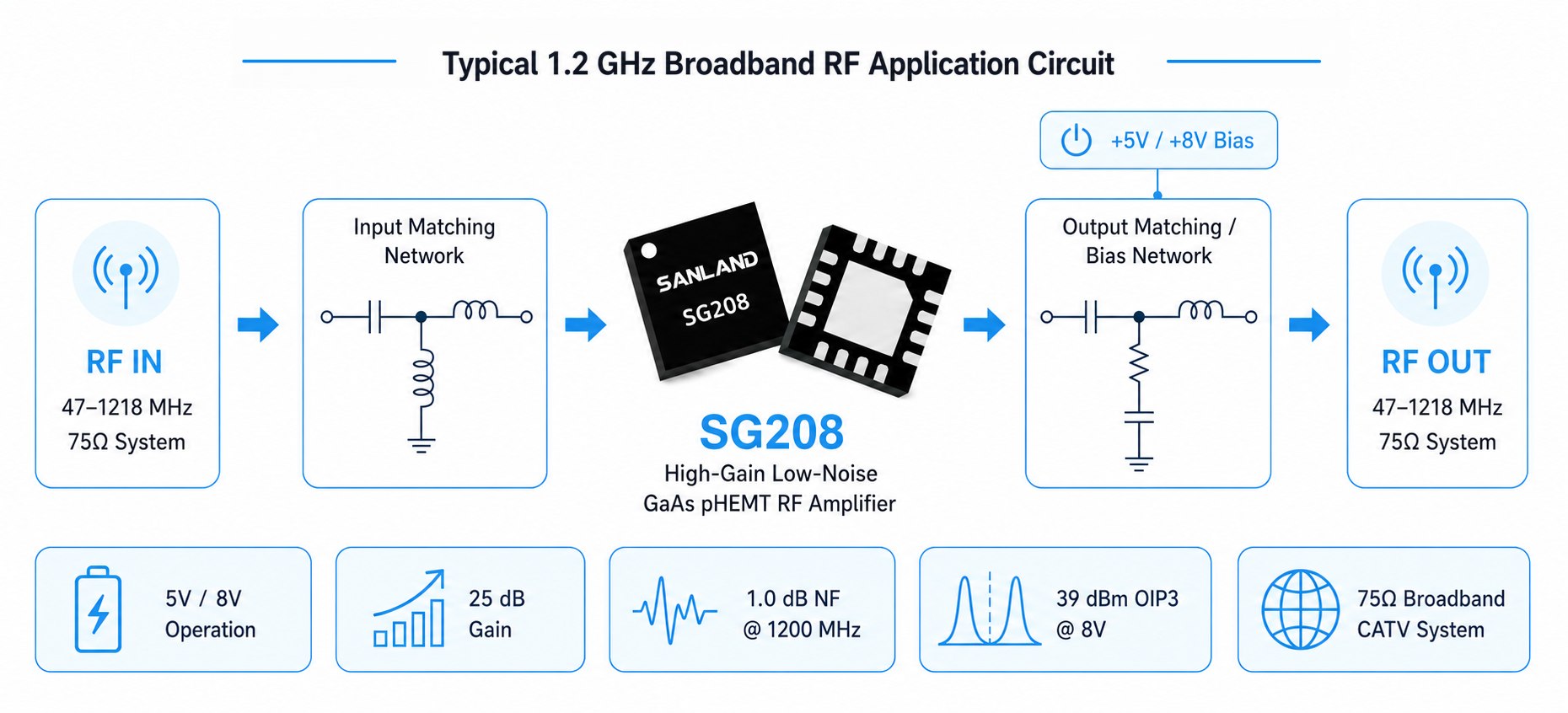

SG208 high-gain low-noise RF amplifier typical application circuit for 47 MHz to 1218 MHz broadband CATV systems

Parâmetro	+5V típico	+8V típico
Freqüência	47–1218 MHz	47–1218 MHz
Corrente de fornecimento	72 mA	112 mA
Ganho	24,8 dB	25 dB
Inclinação de ganho	0,6 dB	0,5 dB
Isolamento reverso	27 dB	27 dB
Perda de retorno de entrada	19 dB	22 dB
Retorno de saída Perda	20 dB	20 dB
Figura de ruído	0,7 / 1,0 dB	0,8 / 1,1 dB
OIP3	37 dBm	39 dBm
OP1dB	20,5 dBm	24 dBm
Resistência térmica	57 ℃/W	57 ℃/W

O SG208 oferece amplificação de RF de alto ganho e baixo ruído de 47 MHz a 1218 MHz para DOCSIS 3.1, FTTH, nós ópticos, equipamentos CMTS, modems a cabo e decodificadores.

DOCSIS 3.1
Equipamento CMTS de Cabeça de Cabeça
Nós Ópticos e Amplificador
Amplificador de baixo ruído para satélite
FTTH GPON e GEPON
Modem a cabo e decodificador
Bloco de ganho de terminação única

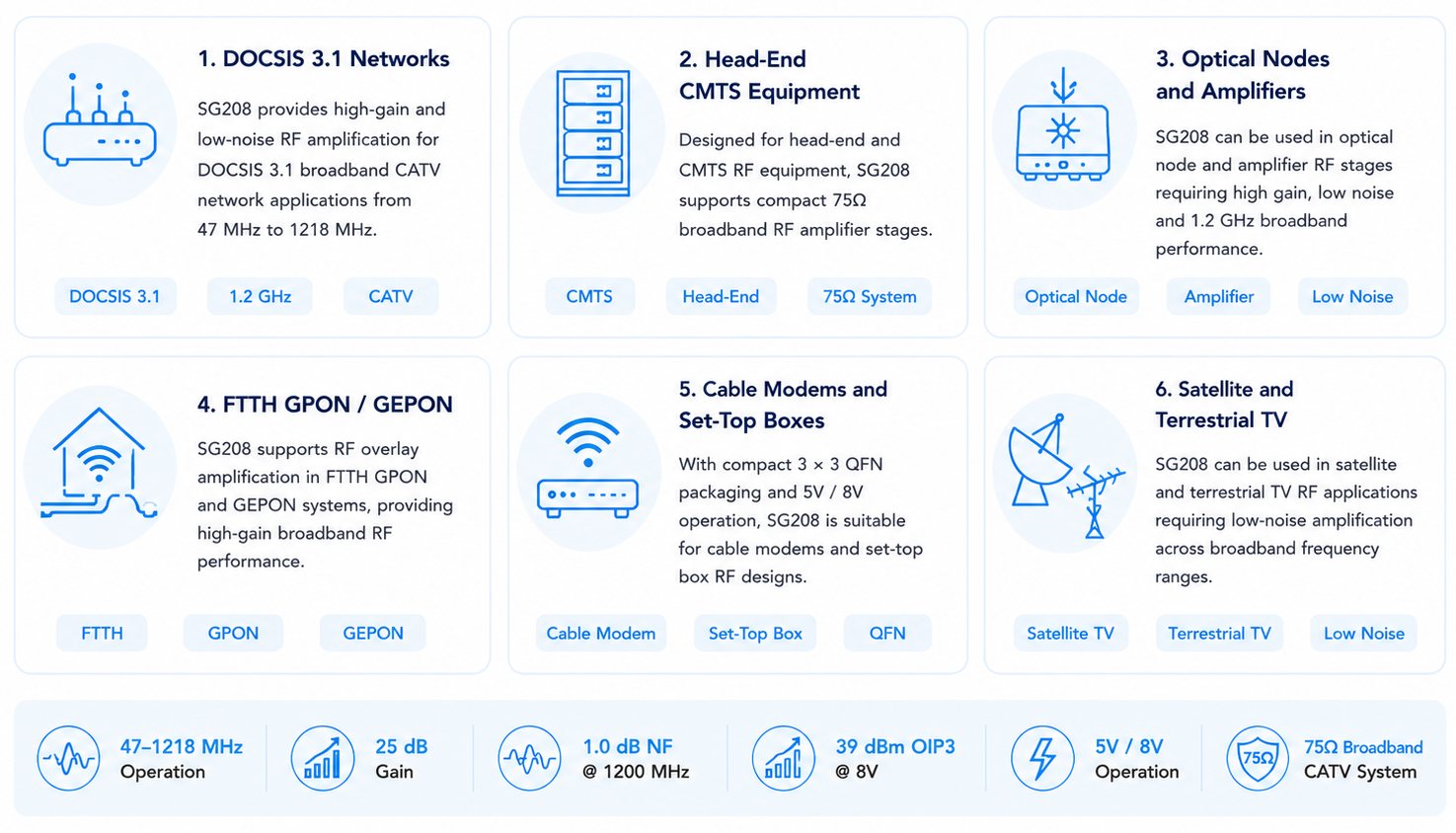

SG208 RF amplifier applications for DOCSIS 3.1, FTTH, optical nodes, CMTS equipment, cable modems and set-top boxes
