Filtro Diplex 1.8G CATV 5-204/258-1794 MHz

Produtos "Sanland" Diplex FilterUnit, com baixa perda de inserção e características de baixa reflexão. Para reduzir a complexidade do trabalho de calibração, pode simplificar o design do circuito.

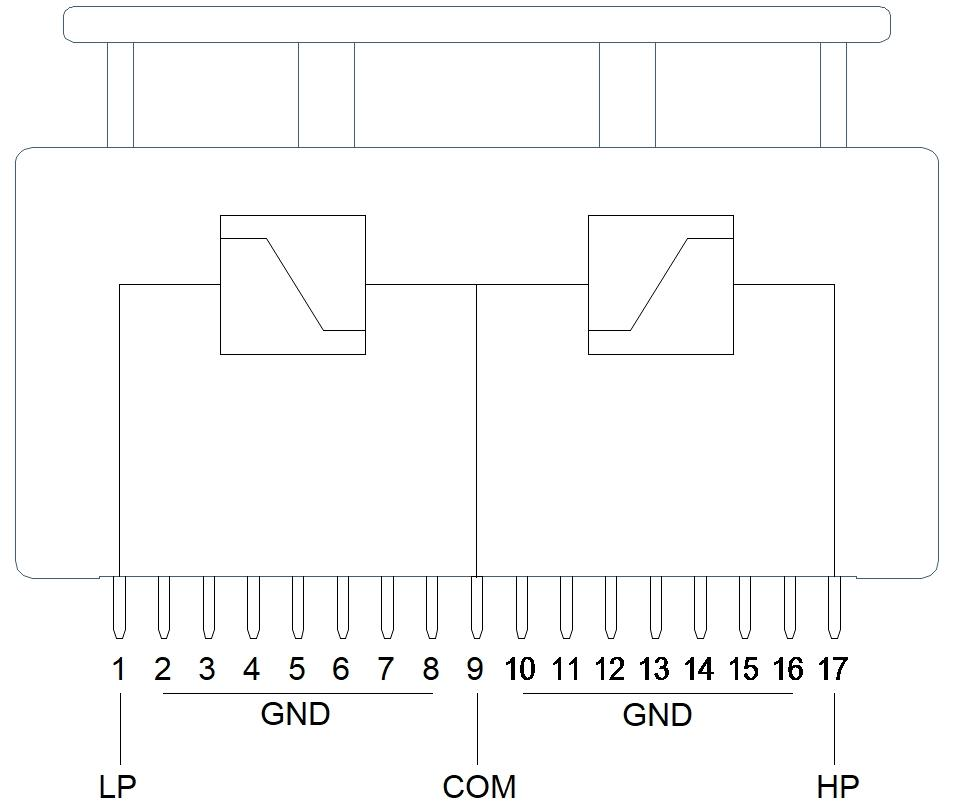

Esquema funcional

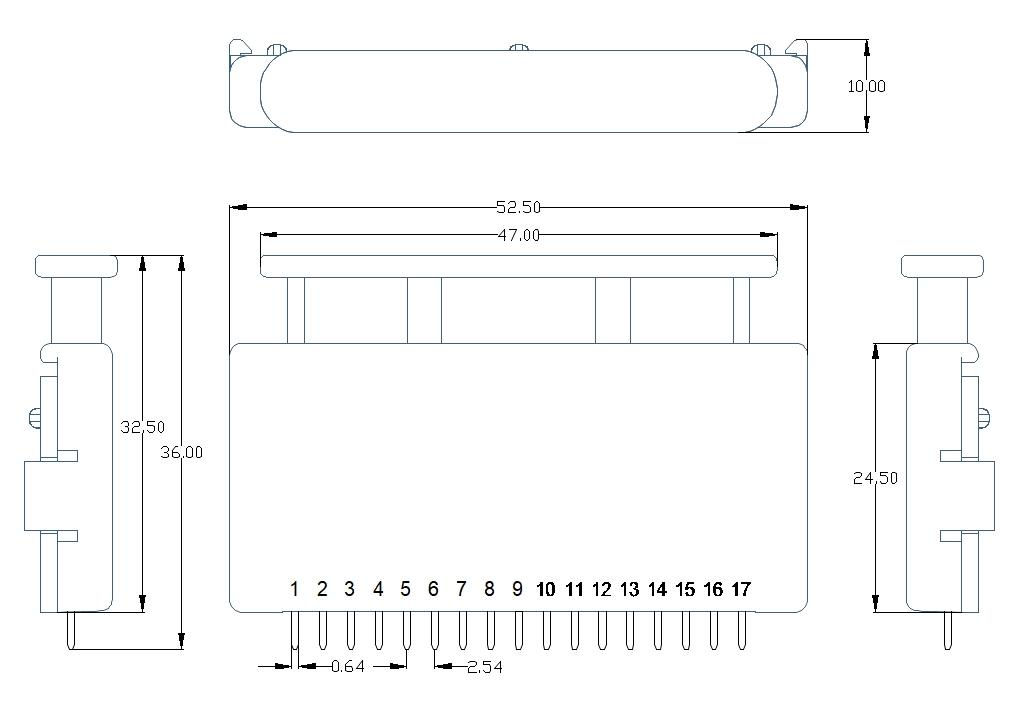

Dimensão (unidade: mm, tolerância: ±0,2 mm)

Parâmetro		Condições de teste	Mín.	Máx.	Unidades
Faixa de frequência		5 ~ 204MHz
Faixa de frequência		258~1794MHz
Perda de inserção		5 ~ 204MHz @204MHz	-	1.2	dB
		258 ~ 1794MHz @258MHz	-	1.2	dB
		258~1794MHz @1794MHz	-	1.4	dB
Isolamento de Crossover	HP-LP	205 ~ 257 MHz	40	-	dB
Rejeição fora da banda	Passe alto	5-204MHz	50	-	dB
Rejeição fora da banda	Passa-baixo	258-600MHz	50	-	dB
		601-1000MHz	45	-	dB
		1001-1794MHz	40	-	dB
Perda de retorno		5 ~ 204MHz	-	-20	dB
		258 ~600MHz	-	-20	dB
		601 ~ 1794MHz	-	-19	dB
