Principais características
| ● Transmissão de RF analógica de banda larga de 5 MHz a 6 GHz |
| ● Controle remoto Ethernet RJ45 |
| ● Ajuste de atenuação de transmissão de 0 a 31 dB em incrementos de 1 dB |
| ● Modos de operação LNA LIGADO/DESLIGADO |
| ● Ganho de enlace nominal de 6 dB / 36 dB |
| ● monitoramento de nível de RF e temperatura |
| ● Ligação óptica de 1550 nm com interfaces de RF de 50 Ω |
| ● Transmissão por fibra monomodo |
| ● indicadores de status RGB |

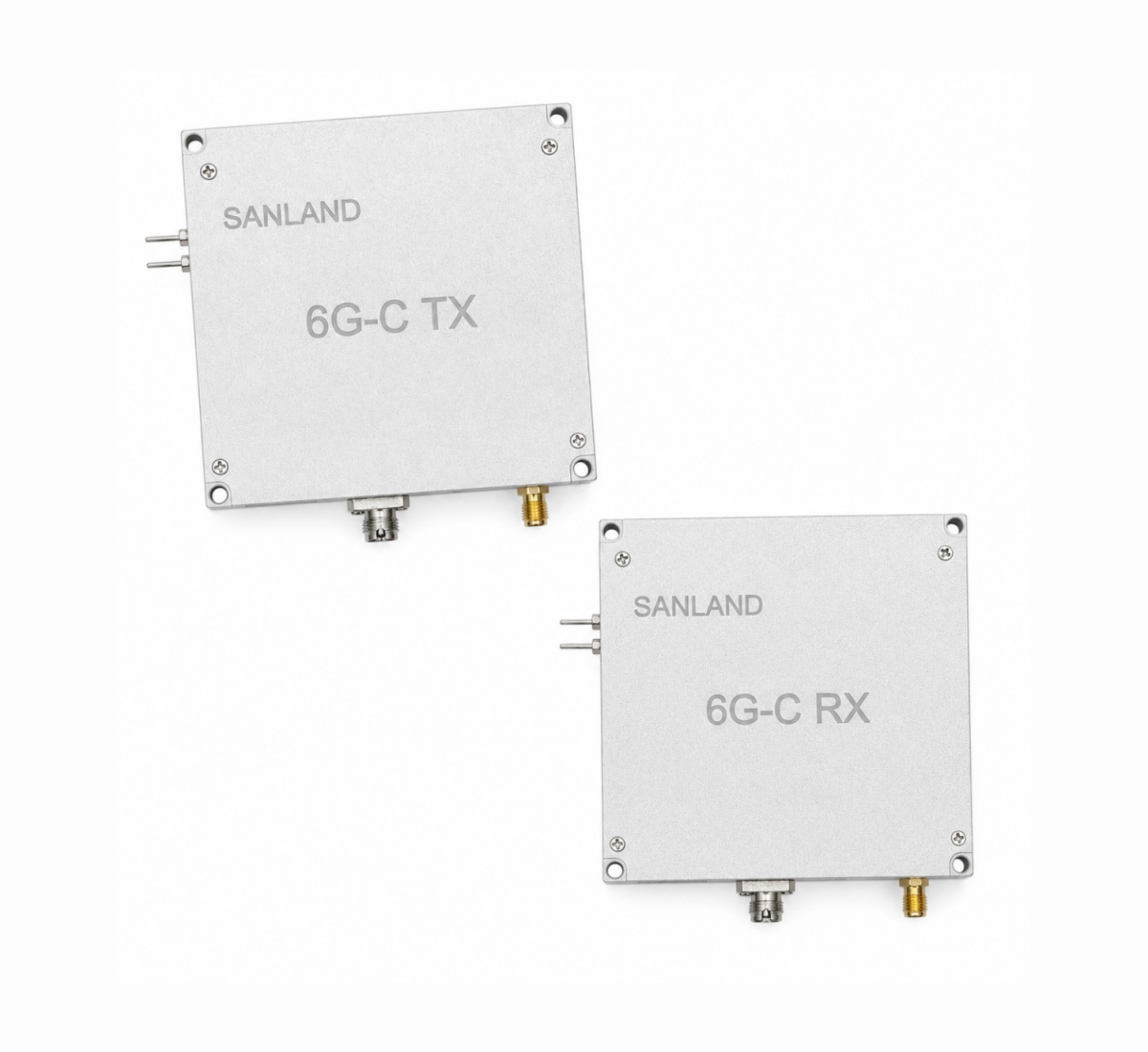

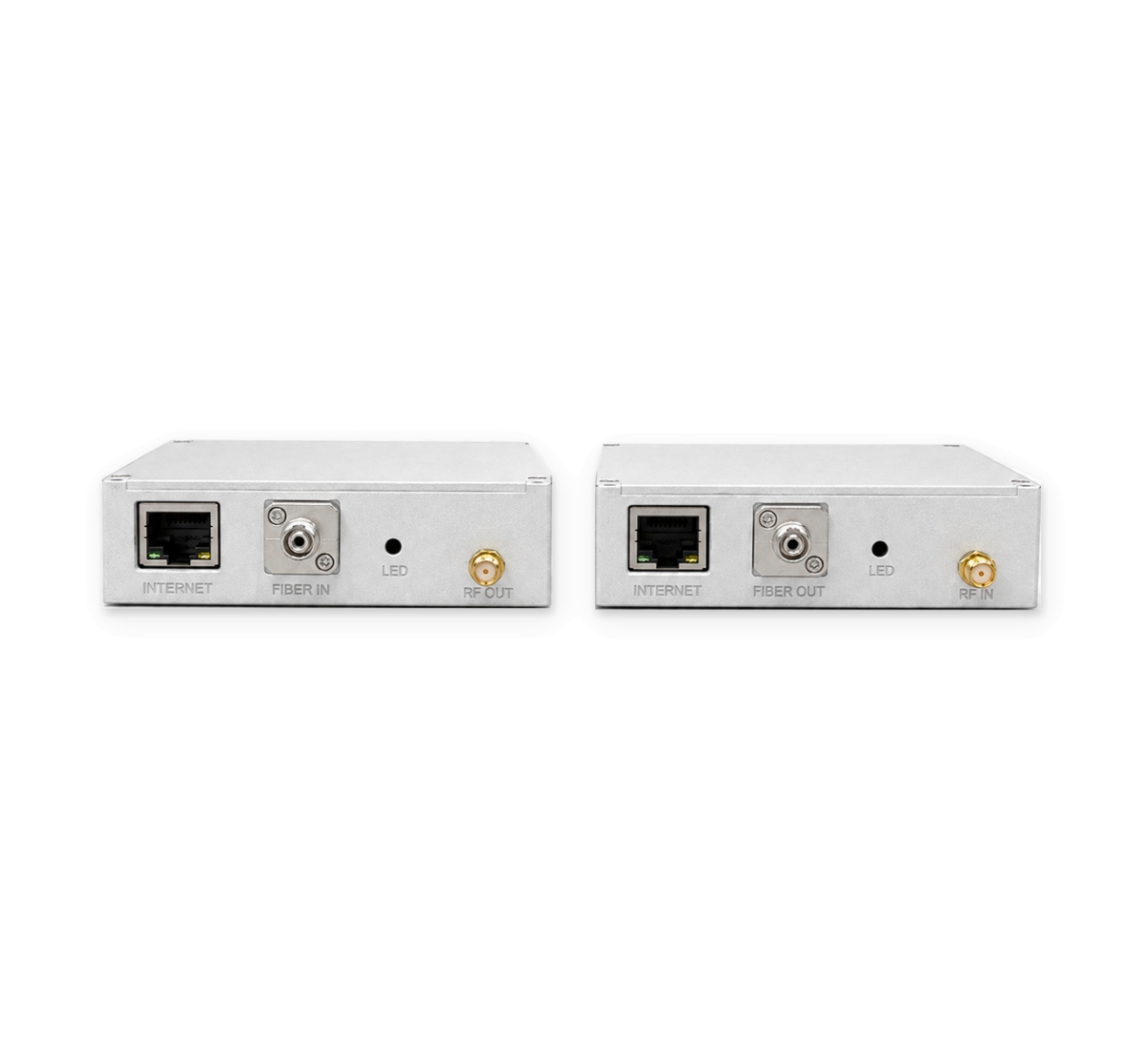

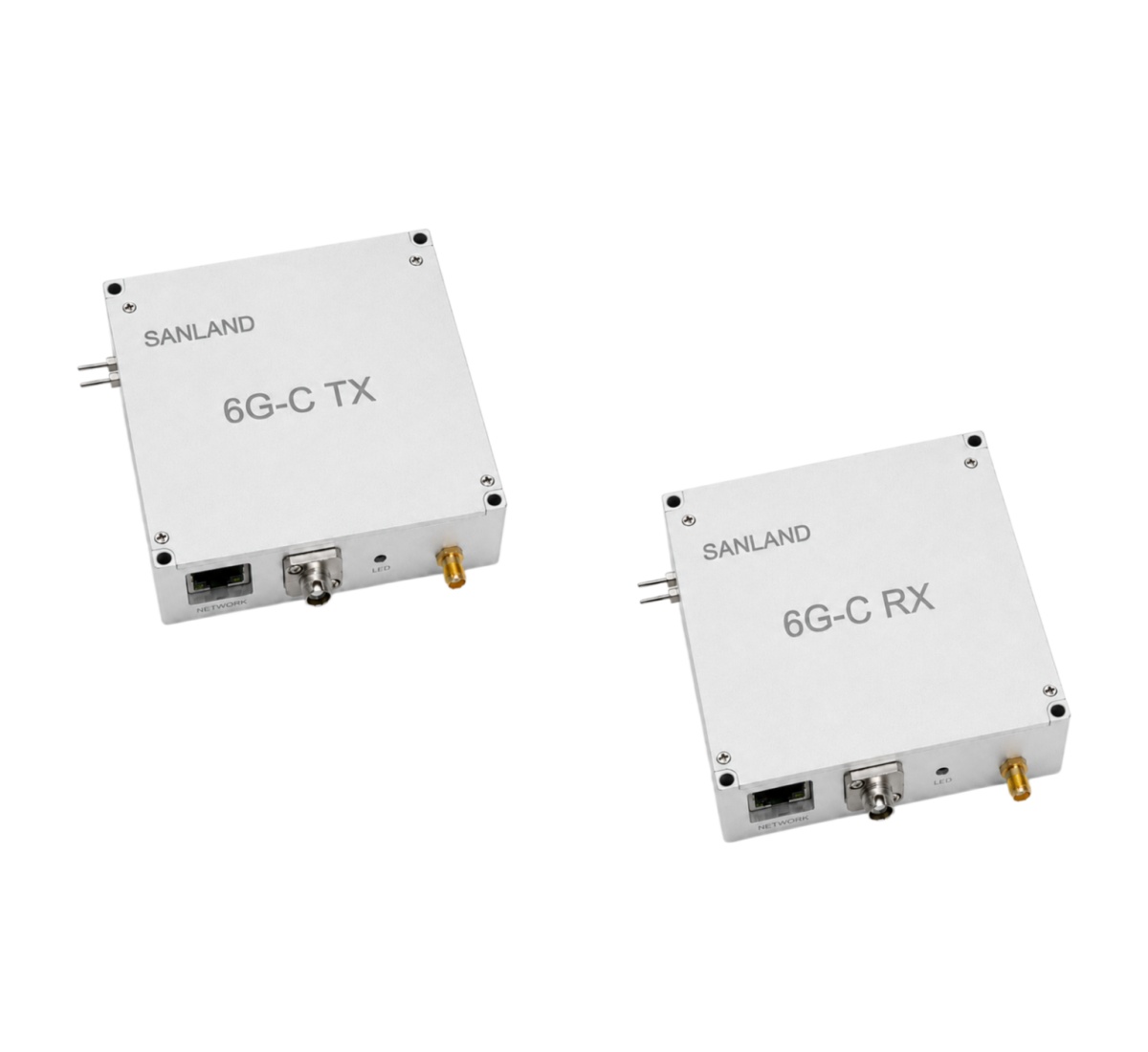

O SANLAND RFoF-C é um enlace de RF sobre fibra óptica analógico controlado remotamente, projetado para transportar sinais de RF de 5 MHz a 6 GHz em fibra monomodo. Um transmissor 6G-C e um receptor 6G-C formam um enlace óptico de RF ponto a ponto completo, com interfaces SMA de 50 Ω e uma conexão óptica FC/APC de 1550 nm.
Um microcontrolador interno, atenuação programável e modos LNA selecionáveis permitem que os usuários configurem remotamente o ganho de enlace para diferentes condições de entrada de RF. Através da interface Ethernet RJ45, os operadores podem ajustar o ganho e monitorar o nível de RF e a temperatura a partir de um computador remoto, reduzindo a necessidade de manutenção no local em antenas remotas, sistemas de comunicação via satélite, sistemas DAS e locais de transmissão.

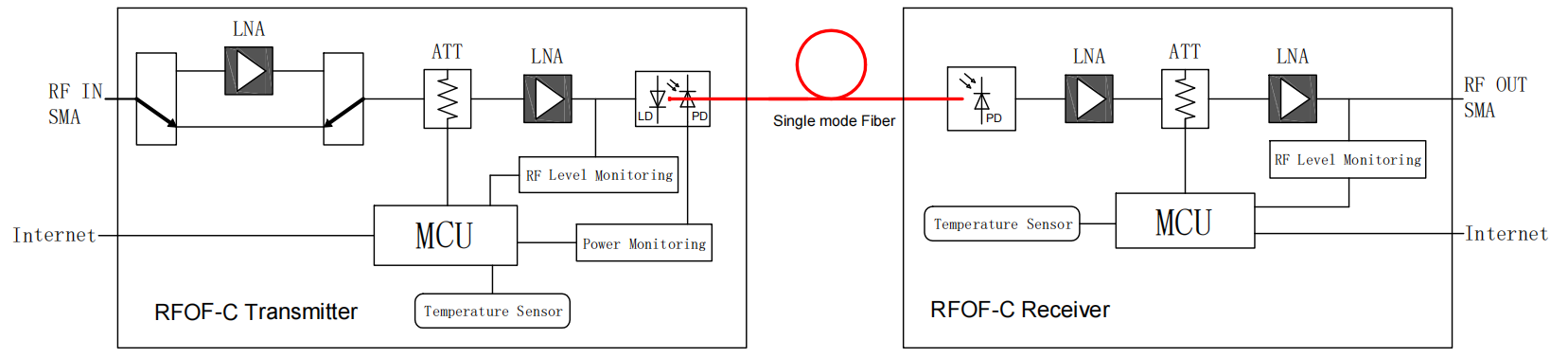

Arquitetura Funcional RFoF-C
Um enlace RFoF-C completo integra condicionamento de sinal de RF, conversão óptica, monitoramento integrado e controle Ethernet entre o transmissor e o receptor.
Os estágios de LNA e atenuação controlam os níveis de sinal de RF através do enlace.
Os sinais de radiofrequência são convertidos para transmissão em fibra monomodo e recuperados no receptor.
Microcontroladores embarcados conectam funções de controle e monitoramento à interface Ethernet RJ45.
Modos de operação de RF selecionáveis
| Parâmetro | LNA DESLIGADO | LNA LIGADO |
| Ganho de ligação nominal | 6 dB | 36 dB |
| Entrada P1dB | −5 dBm | −35 dBm |
| Figura de ruído | 29 dB | 8 dB |
| SFDR | 103 dB·Hz2/3 | 98 dB·Hz2/3 |
| Planicidade de ganho | ±2,5 dB | ±2,5 dB |
| Planicidade em qualquer faixa de 36 MHz | ±0,5 dB | ±0,5 dB |
LNA DESLIGADO: Maior capacidade de potência de entrada e 103 dB·Hz2/3SFDR para sinais de entrada de RF mais fortes.
LNA LIGADO: Ganho de enlace nominal de 36 dB e figura de ruído de 8 dB para recepção de sinais de radiofrequência de baixo nível.
Perguntas frequentes
Através da interface Ethernet RJ45, os usuários podem ajustar remotamente o ganho do link, incluindo o controle da atenuação programável do transmissor. O software para PC também oferece suporte ao monitoramento do nível de RF e da temperatura.
O RFoF-C conecta-se a um computador de controle através de sua interface Ethernet RJ45. O software para PC remoto fornece acesso às funções de ajuste e monitoramento disponíveis.
O transmissor RFoF-C oferece atenuação programável de 0 a 31 dB em incrementos de 1 dB, permitindo que o nível do sinal de RF seja ajustado para diferentes condições de entrada.
Com o LNA ligado, o ganho de enlace nominal é de 36 dB, a figura de ruído é de 8 dB e o P1dB de entrada é de −35 dBm, tornando-o adequado para sinais de entrada de RF de baixo nível. Com o LNA desligado, o ganho de enlace nominal é de 6 dB, a figura de ruído é de 29 dB, o P1dB de entrada é de −5 dBm e o P1dB de entrada é de 103 dB·Hz.2/3 SFDR para entradas de RF mais fortes.
Um enlace RFoF-C completo requer um transmissor 6G-C e um receptor 6G-C. O transmissor converte o sinal de entrada de RF em um sinal óptico para transmissão por fibra monomodo, e o receptor converte o sinal óptico de volta para RF na extremidade remota.
O RFoF-C foi projetado para aplicações que exigem controle remoto e monitoramento em tempo real, e não apenas transmissão de sinal de RF. Além da transmissão analógica de RF sobre fibra óptica de 5 MHz a 6 GHz, ele integra um microcontrolador interno, controle de RF programável, conectividade Ethernet RJ45, monitoramento de nível de RF e monitoramento de temperatura.
Isso torna o RFoF-C particularmente adequado para sistemas de radiofrequência implantados remotamente, onde os parâmetros operacionais precisam ser ajustados ou monitorados a partir de um local centralizado.
Explore as soluções RFoF de 6 GHz da SANLAND
Desempenho de RF
| Parâmetro | LNA DESLIGADO | LNA LIGADO |
| Faixa de frequência | 5 MHz–6 GHz | 5 MHz–6 GHz |
| Ganho de link ajustável (valor nominal) | 6 dB | 36 dB |
| Atenuação de transmissão programável | 0–31 dB | 0–31 dB |
| Etapa de atenuação | 1 dB | 1 dB |
| Planicidade de ganho | ±2,5 dB | ±2,5 dB |
| Planicidade em qualquer faixa de 36 MHz | ±0,5 dB | ±0,5 dB |
| Entrada P1dB | −5 dBm | −35 dBm |
| Figura de ruído | 29 dB | 8 dB |
| SFDR | 103 dB·Hz2/3 | 98 dB·Hz2/3 |
| Entrada máxima, sem danos. | +7 dBm | +7 dBm |
| Entrada/Saída VSWR | 2.0:1 | 2.0:1 |
| Impedância de RF | 50 Ω | 50 Ω |
| Conector RF | SMA | SMA |
Óptica e Controle
| Parâmetro | Especificação |
| Comprimento de onda óptico | 1550 nm típico |
| Potência de saída óptica | 2 ±0,5 mW |
| Tipo de fibra | Fibra monomodo |
| Conector Óptico | FC/APC |
| Interface de controle | Ethernet RJ45 |
| Funções remotas | Ajuste de ganho, nível de RF e monitoramento de temperatura |
| Indicador de status | LED RGB |
Elétrica, Mecânica e Ambiental
| Parâmetro | Especificação |
| Entrada de energia do módulo | 12 V CC |
| Corrente TX, LNA DESLIGADO | 310 mA |
| TX Atual, LNA LIGADO | 385 mA |
| Corrente RX | 310 mA |
| Dimensões | 92 × 90 × 25 mm |
| Temperatura de operação | −20°C a +75°C |
| Temperatura de armazenamento | −40°C a +85°C |
| Umidade relativa de armazenamento | 5% a 95% |

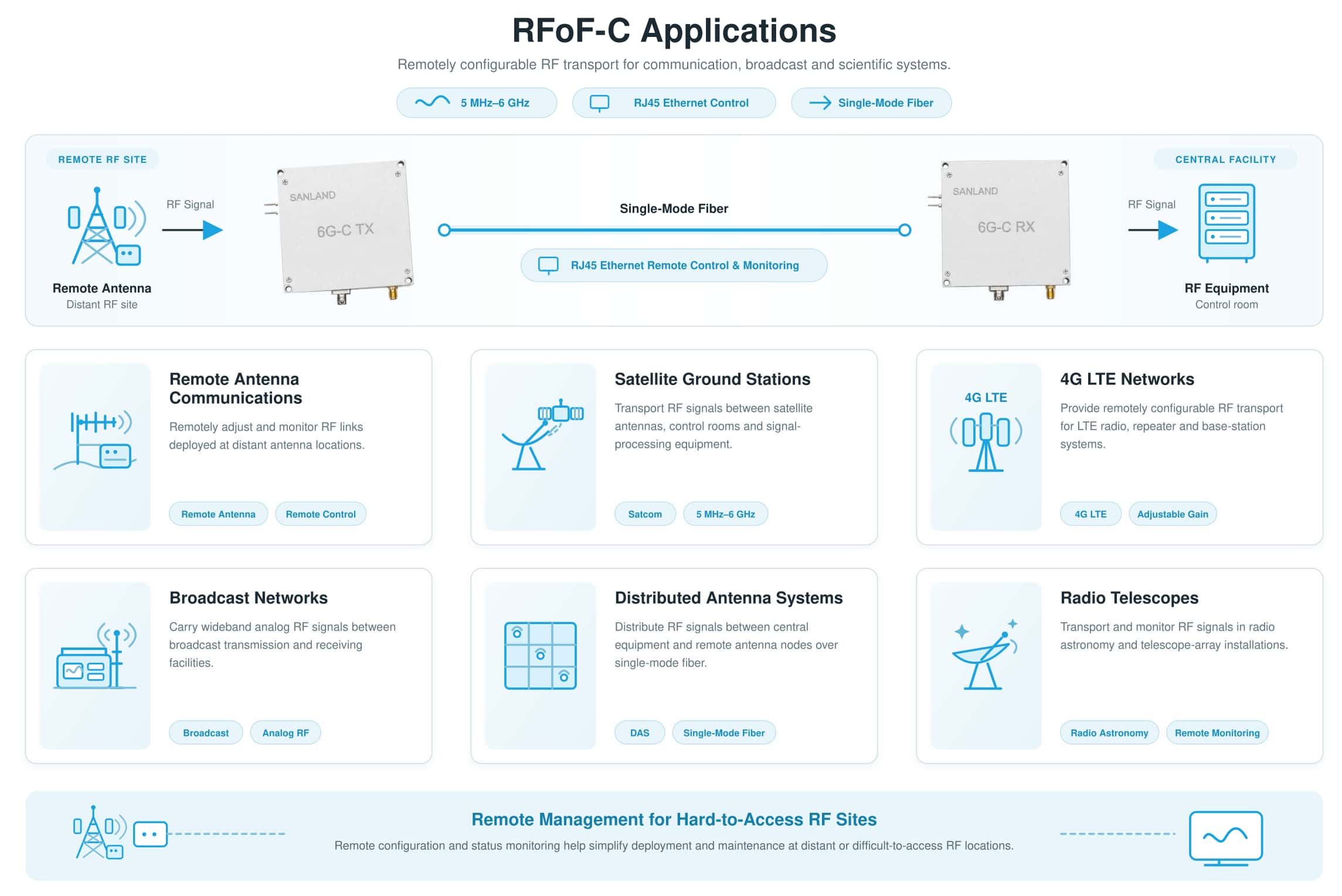

O RFoF-C permite o transporte de radiofrequência de banda larga para locais distribuídos e de difícil acesso, com controle e monitoramento baseados em Ethernet para simplificar a operação do sistema e a manutenção no local.
