Circuito integrado amplificador de RF GaAs pHEMT SG204 de 1,8 GHz

Principais características

● Operação de 50 MHz a 1800 MHz

● Operação em 5 V

● Ganho: 22,4 dB (típico)

● P1dB: 21dBm

● OIP3: 38dBm

● Figura de ruído: 1,7 dB a 1800 MHz

● Em conformidade com a RoHS

CATEGORIAS DE PRODUTOS

O SG204 é um circuito integrado amplificador de RF MMIC de terminação única, com encapsulamento pHEMT em GaAs de alta linearidade, projetado para sistemas de RF de banda larga de 50 MHz a 1800 MHz. Com ganho típico de 22,4 dB, figura de ruído de 1,7 dB e OIP3 de 38 dBm, o SG204 é adequado para amplificadores DOCSIS 4.0, nós ópticos, redes FTTH, modems a cabo, gateways domésticos e aplicações de bloco de ganho de terminação única.

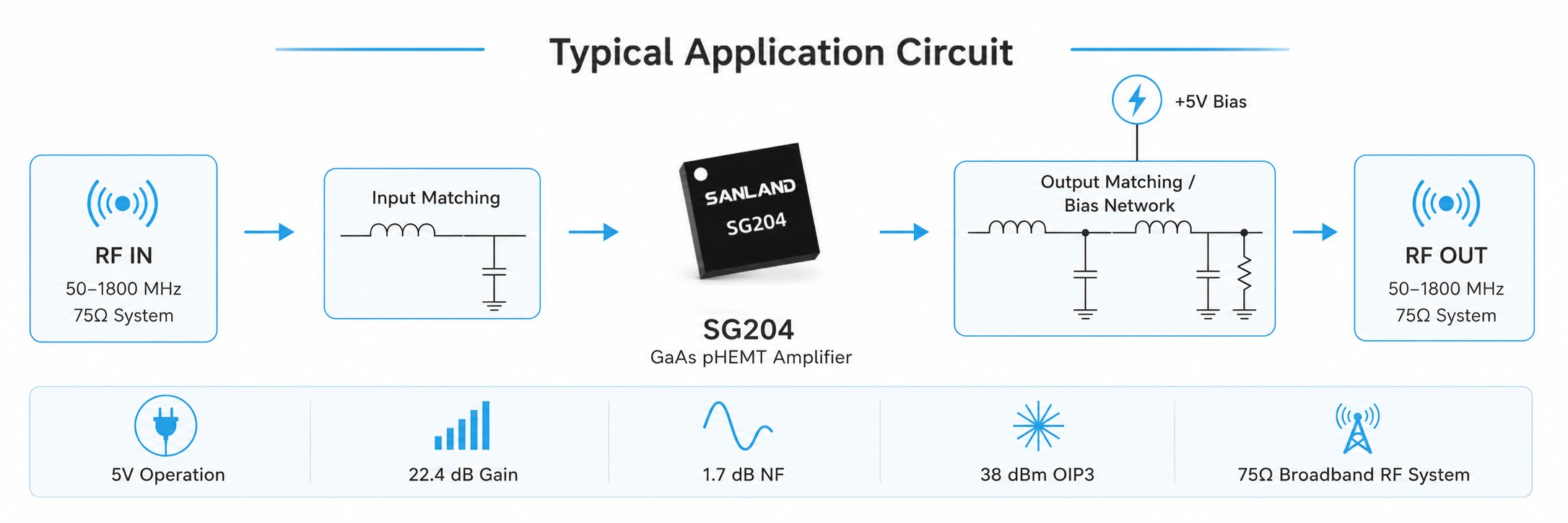

SG204 GaAs pHEMT RF amplifier typical application circuit for 50–1800 MHz broadband RF systems

Recurso	Valor
Faixa de frequência	50–1800 MHz
Ganho	22,4 dB típico.
Figura de ruído	1,7 dB típico.
OIP3	38 dBm típico.
OP1dB	21 dBm típico.
Tensão de alimentação	5 V
Corrente de fornecimento	125 mA típico.
Pacote	QFN de 16 pinos, 3 × 3 mm
Tecnologia	GaAs pHEMT MMIC

O SG204 oferece amplificação de RF de banda larga e alta linearidade para sistemas DOCSIS 4.0 e RF de 75 Ω.

Amplificadores DOCSIS 4.0
Nós Ópticos DOCSIS 4.0
Dispositivos PHY remotos DOCSIS 4.0
FTTH GPON e GEPON
Modem a cabo DOCSIS 4.0 e gateways domésticos
Bloco de ganho de terminação única

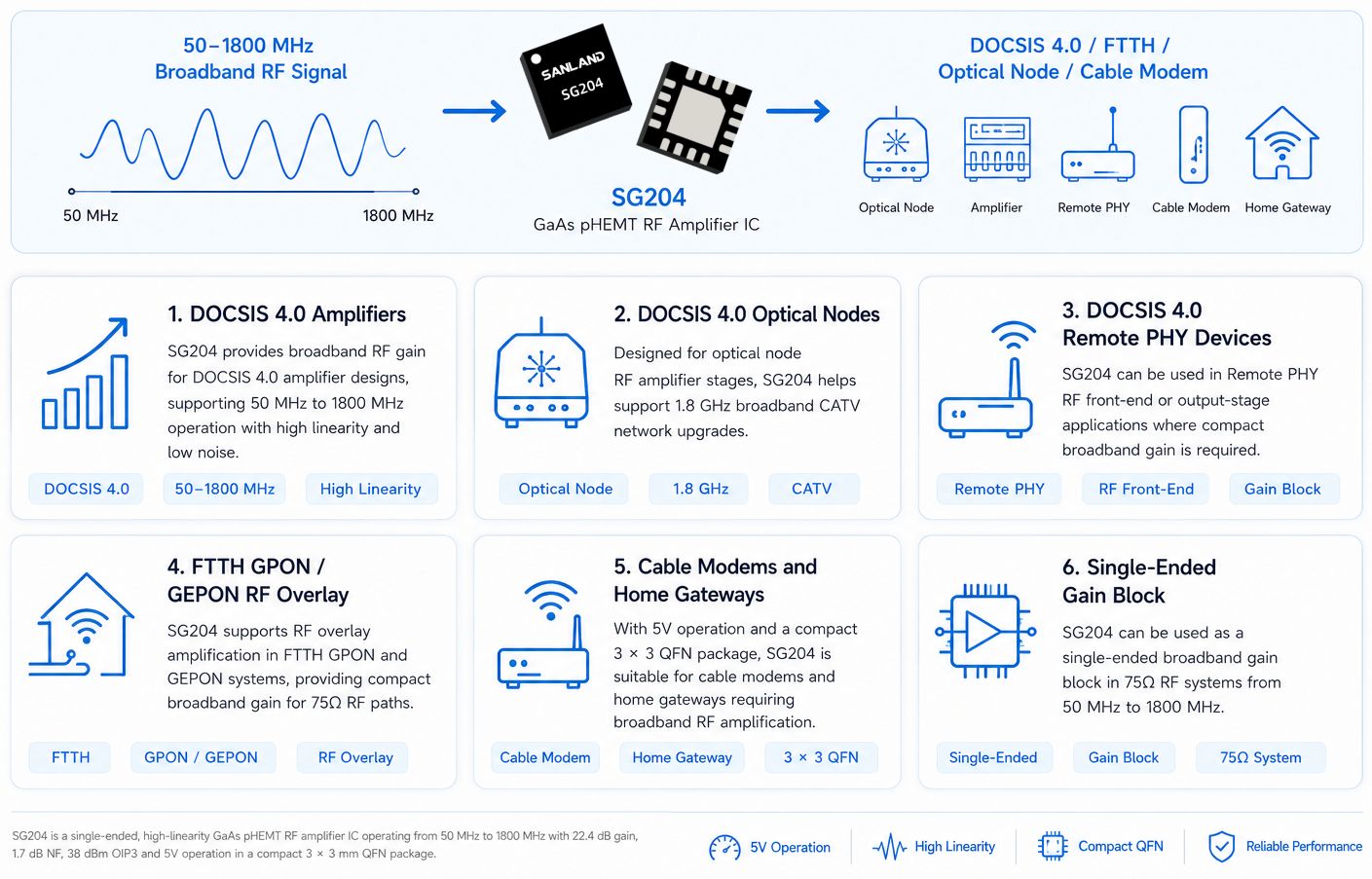

SG204 GaAs pHEMT RF amplifier applications for DOCSIS 4.0, FTTH, optical nodes, cable modems and 75Ω broadband RF systems
