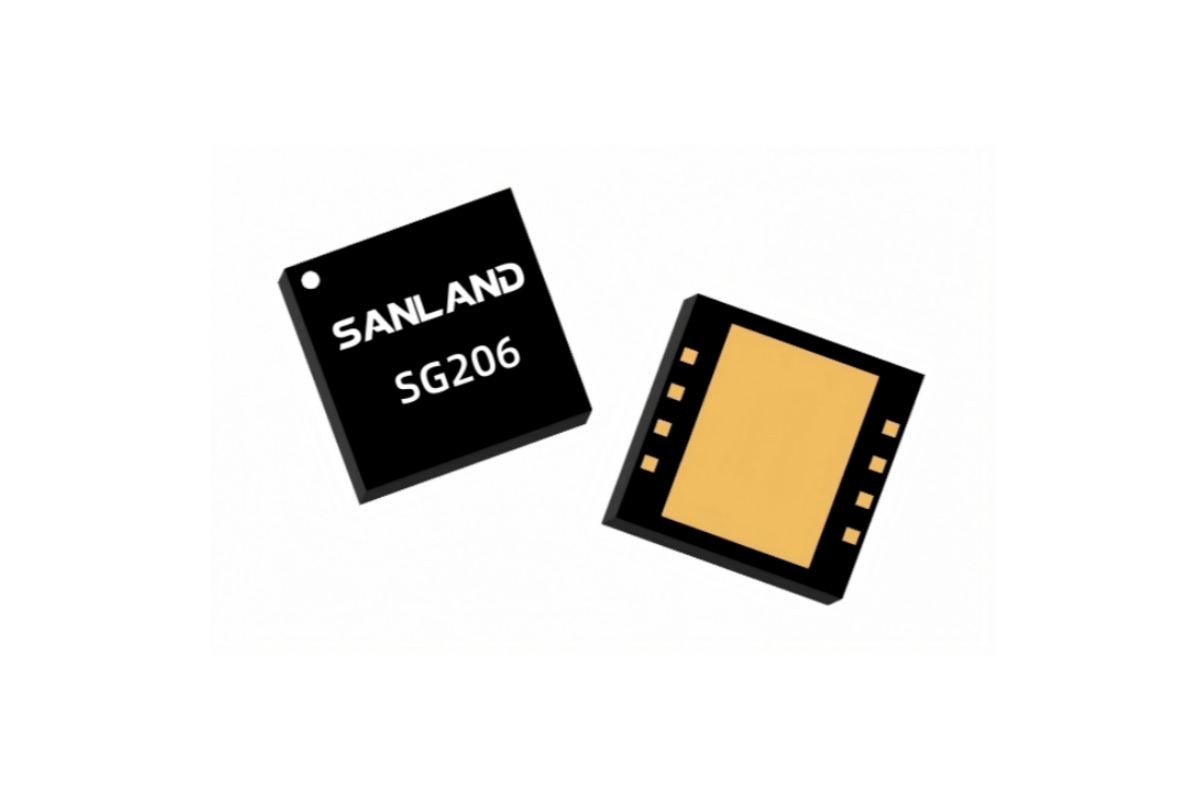

SG206 Circuito Integrado Amplificador de RF Diferencial GaAs pHEMT de 1,8 GHz

Principais características

● Operação de 5 MHz a 1800 MHz

● Operação em 5V e 8V

● Ganho: 21,3 dB (típico)

● TCP: 66dBmV a 8V

● Figura de ruído: 1,7/3,5 dB a 50/1800 MHz

● Em conformidade com a RoHS

CATEGORIAS DE PRODUTOS

O SG206 da Sanland é um amplificador de RF diferencial ultralinear GaAs pHEMT projetado para aplicações CATV DOCSIS 4.0 de banda larga, de 5 MHz a 1,8 GHz. O dispositivo apresenta um design cascode que oferece ganho plano de 21,3 dB com distorção muito baixa. Alimentado por uma única fonte de 5 V ou 8 V, o SG206 fornece até 66 dBmV TCP com 45 dB MER a 8 V, tornando-o adequado para amplificadores DOCSIS 4.0, nós ópticos, dispositivos Remote PHY, FTTH, gateways residenciais e modems a cabo.

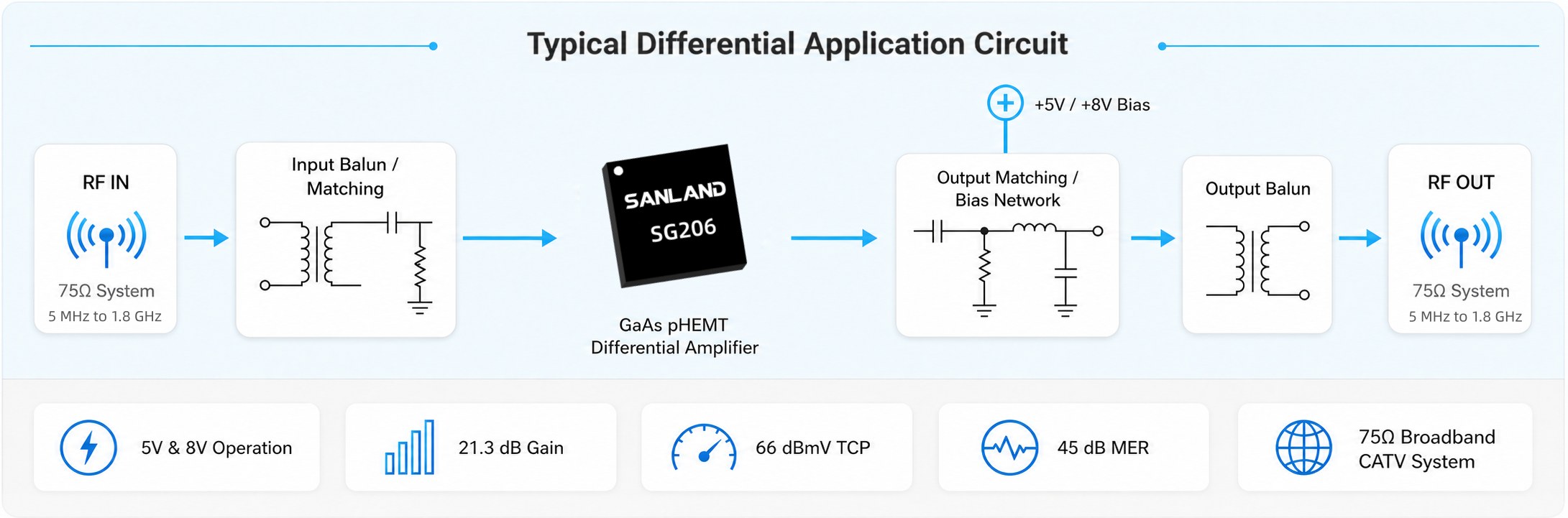

SG206 GaAs pHEMT differential RF amplifier typical application circuit for 5 MHz to 1.8 GHz 75Ω broadband CATV systems

Especificações elétricas a +8V, 50–1800 MHz

Parâmetro	Valor típico
Freqüência	50–1800 MHz
Tensão de alimentação	8 V
Corrente de fornecimento	325 mA
Ganho a 50 MHz	20,4 dB
Ganho a 1800 MHz	21,3 dB
MER	45 dB
Figura de ruído	1,7 / 3,5 dB
OIP3	42 dBm
OP1dB	29 dBm
Resistência térmica	45 ℃/W

Especificações elétricas em +5V e +8V, 5–700 MHz

Parâmetro	Valor típico
Freqüência	5–700 MHz
Tensão de alimentação	5V / 8V
Corrente de fornecimento	308 / 317 mA
Ganho a 5 MHz	20,6 dB
Ganho a 700 MHz	20,6 dB
MER	45 dB
Figura de ruído	1,7 dB
OIP3	37 / 42 dBm
OP1dB	23,5 / 29 dBm
Resistência térmica	45 ℃/W

O SG206 é um amplificador de RF diferencial ultralinear projetado para infraestrutura óptica DOCSIS 4.0, oferecendo alta potência de saída, excelente desempenho MER e amplificação de sinal CATV de banda larga.

Amplificadores DOCSIS 4.0
Nós Ópticos DOCSIS 4.0
Dispositivos PHY remotos DOCSIS 4.0
Sobreposição de RF FTTH GPON / GEPON
Modems a cabo
Portais de entrada

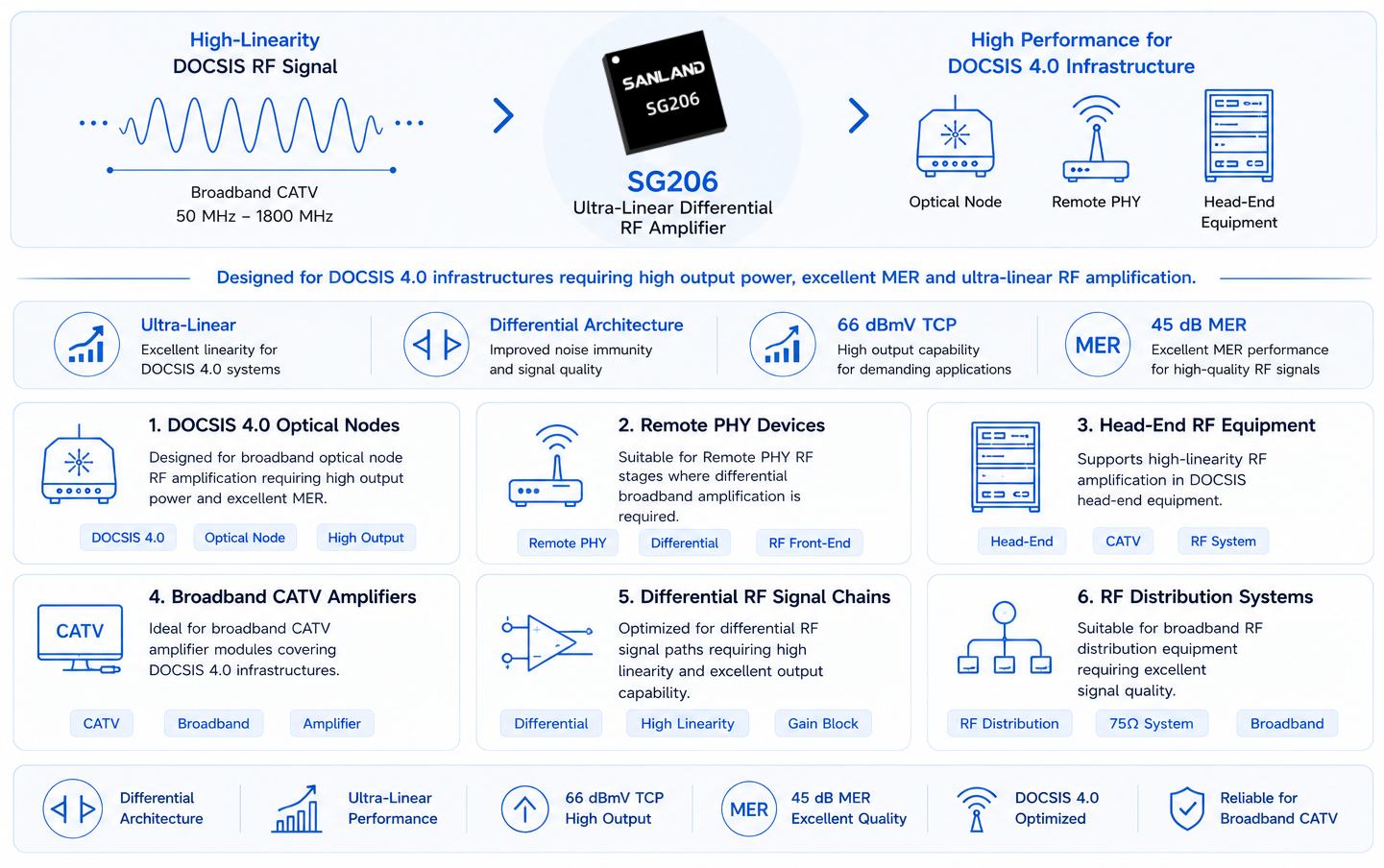

SG206 ultra-linear differential RF amplifier applications for DOCSIS 4.0 optical nodes, Remote PHY, head-end equipment and broadband CATV systems
