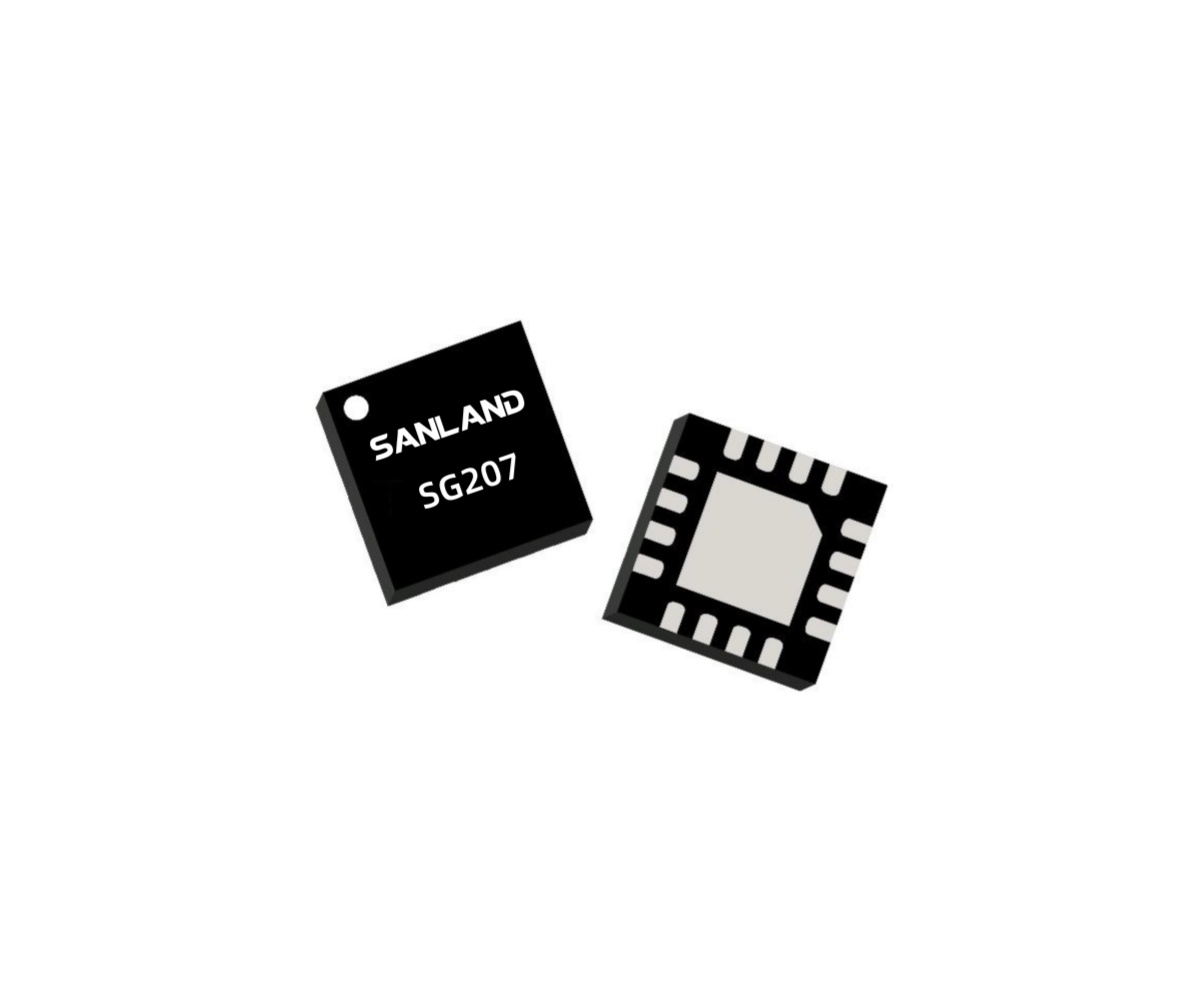

O SG207 da Sanland é um circuito integrado amplificador de RF MMIC single-ended em GaAs pHEMT, projetado para aplicações upstream e downstream de DOCSIS 3.1 e DOCSIS 4.0. O dispositivo suporta operação upstream de 5 MHz a 684 MHz e operação downstream de 47 MHz a 1800 MHz, oferecendo ganho típico de 21 dB, baixo ruído e alta linearidade em um encapsulamento QFN compacto de 3 × 3. Alimentado por uma única fonte de 5 V ou 7 V, o SG207 é adequado para nós ópticos, equipamentos CMTS de head-end, FTTH GPON/GEPON, modems a cabo, gateways residenciais e aplicações de bloco de ganho single-ended.

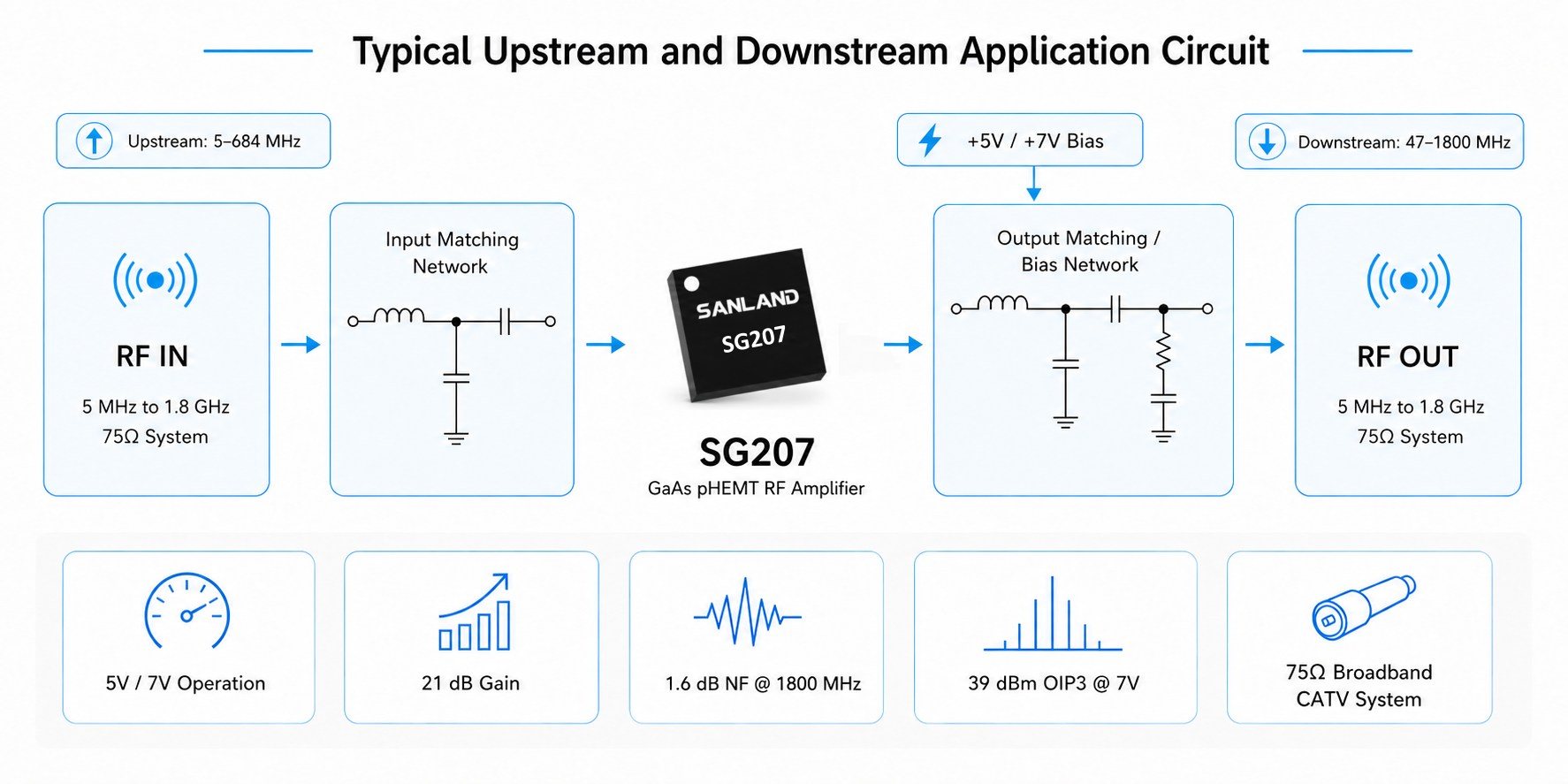

SG207 GaAs pHEMT RF amplifier typical upstream and downstream application circuit for 5 MHz to 1.8 GHz 75Ω broadband CATV systems

Aplicação a jusante, 47–1800 MHz

Parâmetro	+5V típico	+7V típico
Freqüência	47–1800 MHz	47–1800 MHz
Corrente de fornecimento	71 mA	101 mA
Ganho	21 dB	21,4 dB
Inclinação de ganho	1 dB	1 dB
Isolamento reverso	25 dB	25 dB
Perda de retorno de entrada	18 dB	20 dB
Retorno de saída Perda	20 dB	20 dB
Figura de ruído	1,0 / 1,6 dB	1,0 / 1,6 dB
OIP3	36 dBm	39 dBm
OP1dB	20 dBm	23 dBm
Resistência térmica	57 ℃/W	57 ℃/W

Aplicação a montante, 5–700 MHz

Parâmetro	+5V típico	+7V típico
Freqüência	5–700 MHz	5–700 MHz
Corrente de fornecimento	70 mA	100 mA
Ganho	21 dB	21,3 dB
Inclinação de ganho	0,2 dB	0,2 dB
Isolamento reverso	23 dB	23 dB
Perda de retorno de entrada	21 dB	22 dB
Retorno de saída Perda	20 dB	19 dB
Figura de ruído	0,9 / 1,0 dB	0,9 / 1,2 dB
OIP3	35 dBm	40 dBm
OP1dB	20 dBm	23 dBm
Resistência térmica	57 ℃/W	57 ℃/W

O SG207 suporta aplicações de radiofrequência (RF) de banda larga upstream e downstream DOCSIS para infraestrutura de rede a cabo e equipamentos de usuário.

Redes DOCSIS 3.1 / DOCSIS 4.0
Aplicações a montante
Aplicações subsequentes
Nós Ópticos
Equipamento CMTS de Cabeça de Unidade
Modems a cabo e gateways domésticos

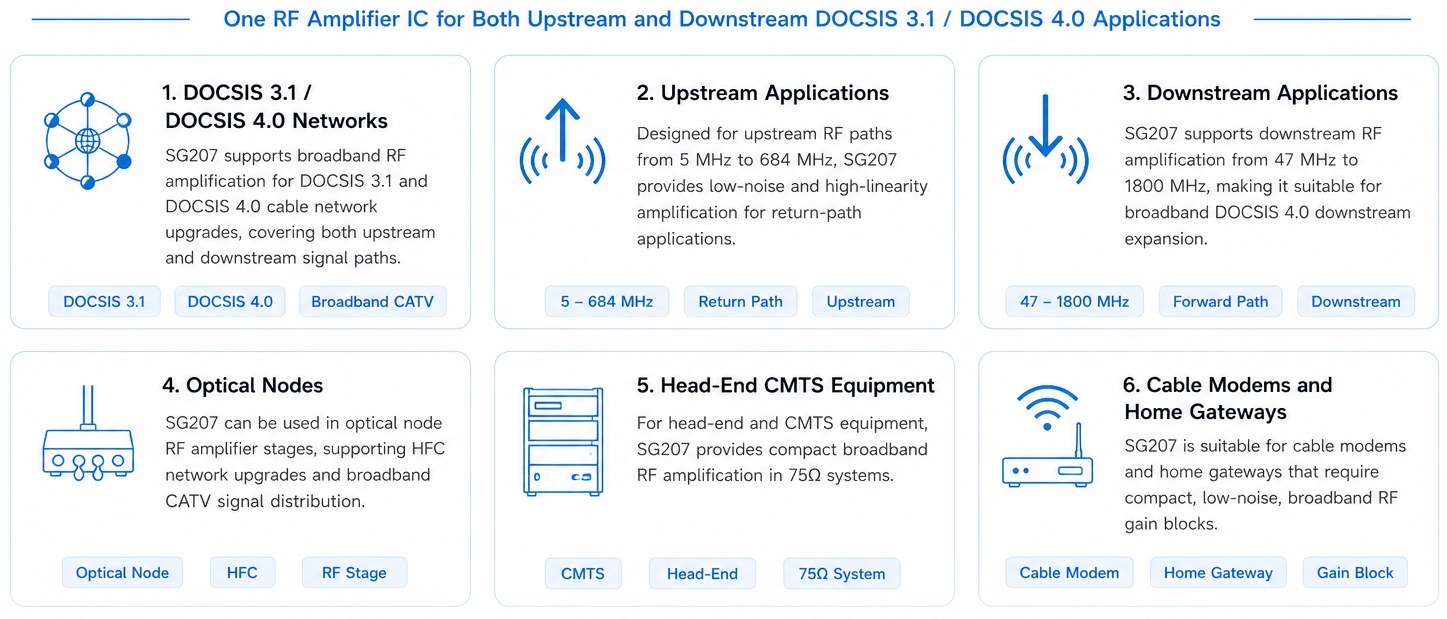

SG207 GaAs pHEMT RF amplifier for DOCSIS 3.1 and DOCSIS 4.0 upstream and downstream applications, optical nodes, CMTS equipment, cable modems and home gateways
