Os sistemas de radiofrequência modernos raramente ficam confinados a um único rack de equipamentos. Em muitas aplicações de comunicação, radiodifusão, satélite e sensoriamento, as antenas ou fontes de sinal de radiofrequência precisam ser instaladas longe de equipamentos de processamento internos, salas de monitoramento ou instalações de controle centralizadas.
Essa separação física cria um importante desafio de engenharia: como os sinais de radiofrequência podem ser transportados por distâncias maiores, mantendo uma qualidade de sinal útil, flexibilidade de implantação e custos de infraestrutura gerenciáveis?
O cabo coaxial tradicional continua adequado para muitas conexões de RF de curta distância. No entanto, à medida que o comprimento do cabo aumenta e as frequências de operação se estendem à faixa de GHz, a atenuação, o peso do cabo, a interferência eletromagnética e a complexidade do roteamento podem se tornar preocupações significativas. A tecnologia RF sobre fibra (RFoF) oferece uma abordagem alternativa, convertendo sinais de RF em sinais ópticos para transmissão através da fibra e, em seguida, convertendo-os novamente em RF na extremidade receptora.
Para aplicações que operam em uma ampla faixa de frequência, os sistemas RFoF que suportam sinais de até 6 GHz podem fornecer uma plataforma de transporte prática para antenas remotas, infraestrutura sem fio distribuída, estações terrestres de satélite, redes de transmissão e ambientes de distribuição de sinal de precisão.
A transmissão de sinais de radiofrequência não se resume apenas a conectar um dispositivo a outro. O meio de transmissão pode afetar o layout do sistema, os requisitos de manutenção e o desempenho geral do sinal.
Com longos percursos de cabo coaxial, podem surgir diversos problemas:
Esses desafios são especialmente relevantes quando as antenas precisam ser localizadas onde a recepção do sinal é ideal, enquanto o equipamento de processamento deve permanecer em um local seguro, acessível ou centralizado. Ao transferir a porção de longa distância do caminho do sinal do cabo coaxial para a fibra óptica, os projetistas de sistemas podem criar arquiteturas de RF remotas mais flexíveis.
Uma ligação RFoF normalmente consiste em um transmissor, um caminho de fibra óptica e um receptor. Na extremidade remota ou de origem, o transmissor RFoF recebe um sinal de RF e o converte em um sinal óptico. Esse sinal óptico é então transmitido por fibra monomodo. Na extremidade receptora, o receptor RFoF converte o sinal óptico de volta em uma saída elétrica de RF para posterior amplificação, monitoramento, conversão descendente ou processamento de sinal.
Essa arquitetura oferece diversas vantagens práticas para o transporte de sinais de radiofrequência a longas distâncias:
Uma faixa de frequência de 5 MHz a 6 GHz É particularmente útil porque abrange muitos requisitos de transporte de radiofrequência em aplicações de comunicação, radiodifusão, satélite e científicas. Em vez de projetar uma abordagem de transporte separada para cada segmento de frequência estreito, os engenheiros podem considerar uma plataforma RFoF de banda larga adequada para múltiplos cenários de implantação.

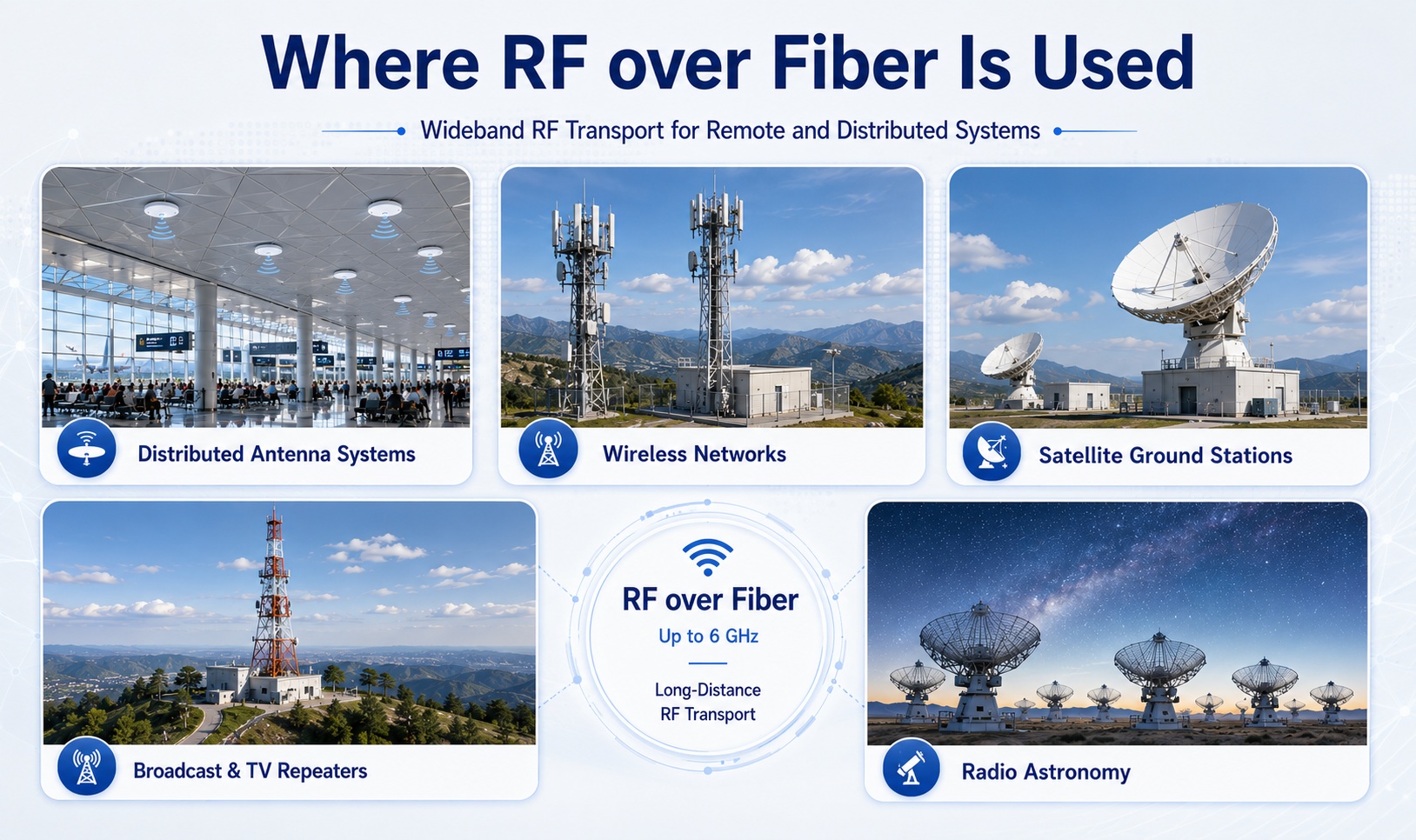

Os sistemas de antenas remotas geralmente exigem que as antenas sejam instaladas em telhados, torres, túneis, campus universitários ou em grandes espaços públicos, enquanto os equipamentos de radiofrequência (RF) relacionados permanecem em uma sala de equipamentos interna.
Nessas situações, longos percursos de cabos coaxiais podem complicar a instalação e aumentar a perda de sinal. A tecnologia RFoF permite que o sinal de RF coletado ou distribuído na localização da antena seja transmitido por fibra óptica para outra parte da instalação.
Isso é especialmente relevante para Sistemas de Antenas Distribuídas (DAS), onde a cobertura de radiofrequência (RF) precisa ser estendida por grandes edifícios, estádios, instalações de transporte ou ambientes industriais. Uma arquitetura de transporte de RF baseada em fibra óptica pode ajudar a conectar pontos de RF distribuídos com equipamentos centralizados, reduzindo a dependência de cabos coaxiais volumosos e de longa distância.
Para integradores que desenvolvem sistemas remotos de distribuição de RF, um link RFoF que suporta frequências de até 6 GHz oferece flexibilidade para o transporte de sinais de banda larga em redes modernas de cobertura interna e externa.
A infraestrutura sem fio depende cada vez mais de arquiteturas distribuídas. Antenas, pontos de coleta de RF e equipamentos de processamento de sinal podem estar separados por distâncias consideráveis, principalmente em sistemas de extensão de cobertura, instalações de teste, redes sem fio privadas e ambientes de monitoramento de rede.
Uma ligação RFoF que atinge 6 GHz pode ser relevante para muitas necessidades de transporte de sinais sem fio abaixo de 6 GHz. Ela pode ajudar a transportar sinais de RF entre posições de antena remotas e equipamentos localizados centralmente, sem a necessidade de instalar toda a cadeia de processamento de RF em cada ponto de antena.
Para LTE, infraestrutura relacionada ao 5G e outros sistemas de comunicação sem fio, a capacidade de transporte de banda larga também pode simplificar o planejamento do sistema. Em vez de limitar um caminho de transporte de fibra a uma aplicação muito específica, um projeto de RFoF de banda larga pode oferecer flexibilidade à medida que os requisitos da rede evoluem.
A principal vantagem não é simplesmente a largura de banda; é a capacidade de posicionar as antenas de acordo com as necessidades de cobertura de radiofrequência, ao mesmo tempo que se posiciona o equipamento de processamento, controle e manutenção onde for mais prático operar.
As instalações de comunicação via satélite geralmente dependem de antenas instaladas ao ar livre ou em locais remotos com visão desobstruída do céu. Os equipamentos de recepção, monitoramento e processamento, no entanto, costumam ficar alojados em ambientes internos para proteção, acesso para manutenção e gerenciamento do sistema.
Isso cria uma necessidade natural de transporte de radiofrequência (RF) da antena para a sala de equipamentos.
A tecnologia RFoF pode suportar essa arquitetura, transferindo sinais de radiofrequência (RF) recebidos ou distribuídos por fibra óptica entre a área da antena e os equipamentos internos. A imunidade da fibra óptica à interferência eletromagnética é particularmente valiosa em ambientes que contêm múltiplos sistemas de RF, infraestrutura de energia e longas rotas de cabeamento.
Para estações terrestres de satélite e instalações de comunicação via satélite, um enlace RFoF de banda larga pode ser considerado quando os projetistas necessitam de um método de transporte flexível em faixas de frequência de MHz a GHz. A cobertura até 6 GHz é relevante para uma variedade de caminhos de sinal de RF usados em ambientes de comunicação via satélite, dependendo da configuração geral do sistema e do plano de frequências.
Os sistemas de transmissão frequentemente envolvem a movimentação de sinais entre estúdios, locais de transmissão, estações repetidoras, pontos de monitoramento e equipamentos de distribuição. Em muitas dessas instalações, o sinal de radiofrequência precisa percorrer distâncias entre locais fisicamente separados antes de ser processado, amplificado ou retransmitido.
Utilizar fibra óptica na parte de transporte do percurso de radiofrequência pode tornar a instalação mais gerenciável, especialmente em situações onde a distância do cabo, o ruído eletromagnético ou o espaço limitado para roteamento tornam longos trechos de cabo coaxial menos atraentes.
A tecnologia RFoF também é útil em ambientes de transmissão onde o monitoramento centralizado ou a instalação remota de equipamentos são necessários. Ao suportar o transporte de radiofrequência em banda larga, um link RFoF pode ajudar emissoras e integradores de sistemas a criar projetos de distribuição de sinal mais flexíveis, sem se restringir a interconexões curtas baseadas em cobre.
Para repetidores de TV digital e infraestrutura de transmissão relacionada, a capacidade de transportar sinais de radiofrequência por fibra óptica pode contribuir para um projeto de instalação mais limpo e uma organização mais fácil da sala de equipamentos.
Aplicações em radioastronomia e sensoriamento remoto frequentemente exigem que antenas ou elementos receptores sejam posicionados em locais otimizados para a observação do sinal, em vez de locais de fácil acesso para os equipamentos. Os sinais podem então precisar ser encaminhados para sistemas centralizados de processamento ou análise.
Essas aplicações podem atribuir particular importância às características de transporte de radiofrequência, tais como largura de banda, linearidade, comportamento do ruído e desempenho estável da ligação.
A tecnologia RFoF é relevante porque a fibra permite o transporte de sinais a longas distâncias, evitando o acoplamento eletromagnético ao longo do percurso óptico. Para radiotelescópios, sistemas de medição remota e outras aplicações de recepção sensíveis, isso pode representar uma importante vantagem arquitetônica.
Aplicações de precisão relacionadas, como sistemas de sincronização de relógios e frequências, também podem se beneficiar de abordagens de distribuição baseadas em fibra óptica, onde os caminhos de sinal precisam se estender por um local ou entre áreas de equipamentos.
Embora cada implementação científica ou de sincronização tenha seus próprios requisitos de desempenho, os enlaces RFoF de banda larga oferecem aos projetistas de sistemas uma opção de transporte útil para avaliar quando as fontes de RF e os equipamentos de processamento estão fisicamente separados.
A escolha de um enlace RFoF envolve mais do que verificar o limite superior de frequência. Um produto pode suportar sinais de até 6 GHz, mas a adequação geral do enlace depende do ambiente de sinal, da arquitetura necessária e das condições de integração.
Os fatores de seleção importantes incluem:
1. Faixa de frequência
O primeiro requisito é garantir que o enlace RFoF cubra o espectro operacional pretendido. Uma ampla gama, como... 5 MHz a 6 GHz Pode ser útil para projetos que envolvam múltiplas aplicações de radiofrequência ou expansão futura do sistema.
O ganho indica a relação entre o nível de saída de RF e o nível de entrada de RF através do enlace óptico. A planicidade do ganho também é importante em sistemas de banda larga, pois ajuda a determinar a consistência com que os sinais são transmitidos em toda a faixa de frequência suportada.
Em ambientes com múltiplas portadoras de RF ou sinais com diferentes níveis de potência, a linearidade torna-se importante. Parâmetros como a faixa dinâmica livre de espúrios e o desempenho de interceptação de terceira ordem ajudam os engenheiros a avaliar se um enlace é adequado para o transporte de sinais de RF exigentes.
Para aplicações remotas de antenas, satélites e sensores, as características de ruído podem ser particularmente significativas. Uma ligação destinada a ambientes com sinais fracos deve ser cuidadosamente avaliada em relação ao orçamento total do sistema de radiofrequência.
Os projetistas de sistemas devem confirmar o tipo de fibra, o formato do conector óptico e os requisitos de comprimento de onda. Fibra monomodo, conexões ópticas FC/APC e opções de comprimento de onda de 1310 nm ou 1550 nm são considerações geralmente relevantes no planejamento de implantação de RFoF.
Algumas instalações exigem transporte de RF ponto a ponto direto, enquanto outras podem se beneficiar de projetos compatíveis com WDM ou arquiteturas bidirecionais de fibra única. A adequação da solução RFoF à topologia da fibra pode simplificar a instalação e otimizar o uso da infraestrutura existente.

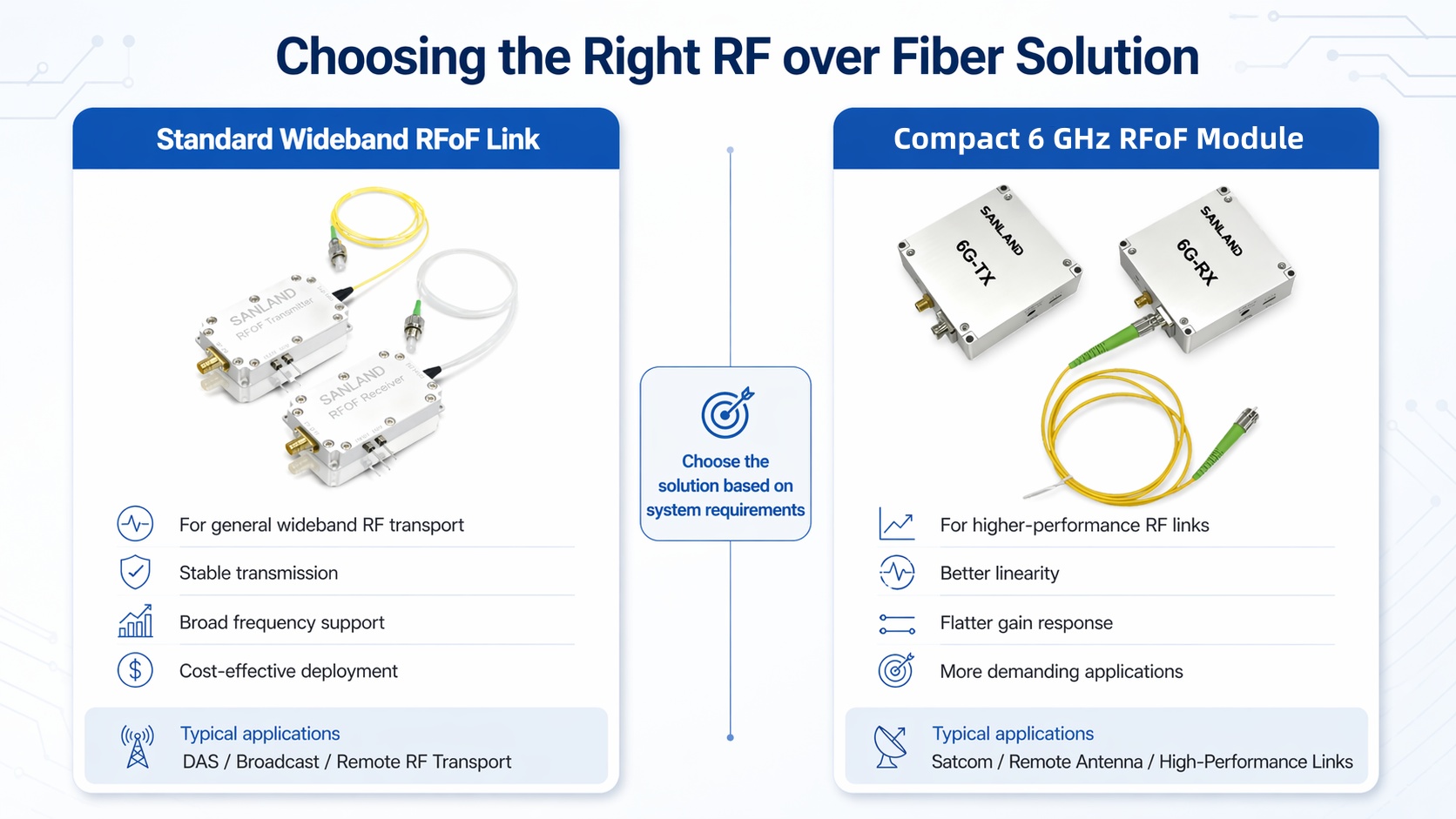

Para aplicações compactas de transporte de RF analógico ponto a ponto, a Sanland oferece um Módulo compacto de RF sobre fibra de 6 GHzO módulo suporta uma faixa de frequência de RF de 5 MHz a 6 GHz e foi projetado para a conversão de sinais de RF analógicos em sinais ópticos e vice-versa. Suas especificações incluem ganho nominal de 20 dB, planicidade de ganho de ±2,5 dB, impedância de RF de 50 ohms, conectividade óptica FC/APC e opções de comprimento de onda de 1310 nm ou 1550 nm. Seu formato compacto e design plug-and-play o tornam relevante para aplicações em comunicação remota por antena, comunicação via satélite, radiodifusão, antenas distribuídas e radiotelescópios.
Para sistemas que exigem maior flexibilidade de arquitetura, a Sanland também oferece um Link de radiofrequência de banda larga sobre fibra óptica para transmissão de 5 MHz a 6 GHz.. Este enlace RFoF foi projetado para o transporte transparente de sinais de radiofrequência analógicos e digitais em fibra monomodo SM28. Ele suporta comprimentos de onda ópticos de 1310 nm e 1550 nm e é compatível com arquiteturas bidirecionais de fibra única baseadas em WDM. As áreas de aplicação publicadas incluem sistemas de antenas distribuídas, redes de comunicação sem fio, estações terrestres de satélite, radioastronomia, repetidores de transmissão e TV digital, distribuição remota de sinais de radiodifusão e sistemas de sincronização de clock ou frequência.
Essas duas abordagens ilustram como os produtos RFoF podem ser selecionados de acordo com as prioridades de implantação: transporte de sinal analógico compacto para enlaces ponto a ponto simples ou uma arquitetura de enlace de banda larga para sistemas de comunicação e distribuição mais flexíveis.
O transporte de sinais de radiofrequência (RF) a longa distância está se tornando cada vez mais importante à medida que antenas, pontos de RF distribuídos e equipamentos de processamento são colocados mais distantes uns dos outros em sistemas modernos de comunicação, satélite, radiodifusão e científicos.
Embora o cabo coaxial continue a servir eficazmente as ligações de curta distância, a tecnologia RF sobre fibra óptica oferece uma alternativa prática para aplicações em que a distância, o peso do cabo, a interferência eletromagnética ou a flexibilidade de instalação se tornam fatores importantes.
Com cobertura de frequência atingindo até 6 GHzOs enlaces RFoF podem suportar uma ampla gama de aplicações, incluindo antenas remotas, infraestrutura DAS, sistemas de comunicação sem fio, estações terrestres de satélite, redes de transmissão e ambientes de radioastronomia.
Para equipes de engenharia que avaliam o transporte de sinais de RF em longas distâncias, a solução RFoF adequada deve ser selecionada considerando os requisitos de cobertura de frequência, ganho do enlace, planicidade, ruído, linearidade, interface óptica e arquitetura da fibra. Um enlace de transporte de RF baseado em fibra cuidadosamente selecionado pode contribuir para a criação de um projeto de sistema de RF mais flexível e escalável.
